프로파일에 치수 추가
사용자는 Tekla Structures가 도면에서 다양한 프로파일의 치수를 생성하는 방식에 영향을 줄 수 있습니다. 예를 들어, Tekla Structures가 원형철근의 치수를 항상 프로파일 중간에 생성하고 대형 I 프로파일의 치수를 상단에 생성하도록 할 수 있습니다.
프로파일 치수 설정을 정의하려면 치수 평면 표 dim_planes_table.txt을 활성화한 다음을 편집해야 합니다.
예 1
이 예시에서 홀 치수는 "I" 프로파일에 대해 플랜지 가장자리가 아닌 플랜지의 중간에서 설정됩니다.
파일을 열어 열의 중간을 프로파일 유형 1 행에서 TRUE*로 편집한 후 Tekla Structures를 저장하고 다시 시작합니다. 그러나 새 도면을 생성하면 플랜지 중간에서 홀 치수가 생성됩니다.
|
dim_planes_table.txt |
|---|
|
/*** 다양한 프로파일 유형 및 크기에 대한 치수 평면 테이블 ***/ //값: 최대 크기에서 -1.0은 크기 제한이 없음을 뜻합니다! /*** 플랜지 웨브 프로파일 유형, 최대 크기, 중간, 왼쪽, 오른쪽, 중간, 하단, 상단 ======================================================== ***/ I-프로파일 - 기준선에서는 수평, 상단 플랜지에서는 수직 1, TRUE*, FALSE, FALSE, FALSE, TRUE, TRUE* |

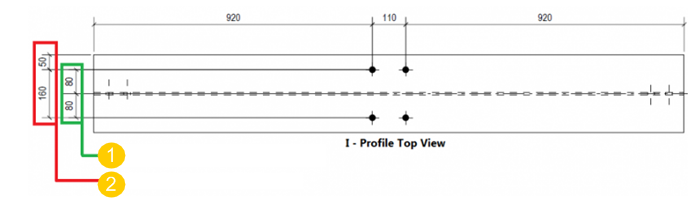

(1) 필요한 치수(플랜지 중간)
(2) 기본 치수(플랜지 가장자리)
예 2
다음은 치수 평면 테이블의 또 다른 예시입니다.
|
dim_planes_table.txt |
|---|
|
플랜지 웨브 프로파일 유형, 최대 크기, 중간, 왼쪽, 오른쪽, 중간, 오른쪽, 왼쪽 ======================================================== 1, 300.0, TRUE*, FALSE, FALSE, FALSE, TRUE*, TRUE 7, -1.0, TRUE*, FALSE, FALSE, TRUE*, FALSE, FALSE |
1로 시작하는 줄은 Tekla Structures가 항상 300mm(MaxSize = 300)보다 작은 I 프로파일(ProfType = 1)의 치수를 플랜지의 중간과 웨브의 오른쪽 가장자리에 생성함을 의미합니다.
7로 시작하는 줄은 Tekla Structures가 항상 원형 튜브(ProfType = 7)의 치수를 프로파일의 중간에 생성함을 의미합니다.
ProfType 번호는 프로파일 카탈로그의 프로파일과 동일한 순서로 실행합니다.
-
1 = I 프로파일
-
2 = L 프로파일
-
3 = Z 프로파일
-
4 = U 프로파일
-
5 = 플레이트
-
6 = 원형철근
-
7 = 원형 튜브
-
8 = 정사각형 파이프
-
9 = C 프로파일
-
10 = T 프로파일
-
15 = ZZ 프로파일
-
16 = CC 프로파일
-
17 = CW 프로파일
-
51 = 폴리곤 플레이트
-
999 = 스케치 프로파일
-
등.
MaxSize의 값 -1.0은 프로파일에 크기 제한이 없음을 의미합니다.
TRUE 뒤의 별표는 이것이 기본값임을 의미합니다.
