치수 속성
치수 속성을 사용하여 치수의 모양, 배치 및 내용을 확인 및 수정합니다.
치수 속성을 여는 방법:
- 열려 있는 도면에서 치수를 클릭합니다. 속성 창이 열려 있지 않은 경우에는 치수를 두 번 클릭합니다. 선택한 치수와 관련된 속성이 표시됩니다.
- 열려 있는 도면에서 치수 생성 탭으로 이동하여 Shift 키를 누른 상태에서 치수 생성 명령 중 하나를 클릭합니다. 무게중심 치수 속성이 자체 대화 상자에 표시됩니다.
- 도면 속성 창 객체 유형 목록에서 치수 유형 중 하나를 선택합니다. 다섯 가지 치수 속성 집합을 사용할 수 있으며, 직선 치수, 곡선형 치수, 각도 치수, 반경 방향 치수 및 철근 치수 마크입니다.
- 열려 있는 도면에서 빠른 실행으로 이동하여 치수 속성을 입력하고 목록에서 치수 속성을 선택합니다. 치수 속성 대화 상자가 표시됩니다.
- 도면을 생성하기 전에 기본도면에 대한 치수 속성 대화 상자를 열려면 도면 및 레포트 탭으로 이동하여 를 클릭한 다음 치수...를 클릭합니다.
- 도면이 열린 상태에서 기본도면의 치수 속성 대화 상자를 열려면 도면 배경을 두 번 클릭하고 치수...를 선택합니다.
모든 치수 설정은 아래에 설명되어 있습니다. 일부 치수 유형에만 사용 가능한 설정도 있습니다.
| 설정 | 설명 |
|---|---|
| 속성 창에서 속성 저장, 로드 및 검색 |
|
| 철근(철근 치수에만 사용 가능) | |
|
치수 대상 |
치수가 모든 철근 사이에서 생성되는지, 아니면 시작 및 단부 철근 사이에서만 생성되는지를 지정합니다. |
|
부재 가장자리 |
철근 그룹 치수에서 부재 가장자리에 닫는 치수를 추가합니다. 이 설정은 치수 대상이 모든 철근으로 설정된 경우에만 사용할 수 있습니다. |
|
하위 그룹으로 나누기 |
치수 마크가 하위 그룹 속성을 표시할 수 있도록 철근 객체 내의 여러 철근 간격에 대해 하위 그룹이 생성되는지 여부를 지정합니다. 하위 그룹으로 나누기는 치수 대상이 모든 철근으로 설정된 경우에만 사용할 수 있습니다. |
|
표시되는 철근에 대한 보조선 |
표시되는 철근에 보조선을 표시합니다. |
|
테이퍼 치수 유형 |
경사형 치수에 직선형 또는 경사형인 경우 표시를 포함할지 여부를 지정합니다. |
|
곡선형 치수 유형 |
곡선형 치수에 직선형 또는 곡선형 표시를 포함할지 여부를 지정합니다. |
| 치수선 | |
| 직선 치수 |
직선 치수의 치수 유형을 설정합니다.
|
|
x 방향으로 |
이 설정은 기본도면 치수 속성에서만 사용할 수 있습니다. 수평 치수에 대해 직선형 설정을 재정의합니다. 빈 옵션을 사용하는 경우, Tekla Structures는 직선형 옵션 설정을 사용합니다. x 방향은 일반적으로 도면 x축과 평행한 치수를 의미합니다. |
|
곡선형 치수 |
곡선형 치수에 사용 가능합니다. 곡선형 치수에 각도 단위 또는 거리 단위를 사용할지 정의합니다. |
|
각도 치수 |
각도 치수에 사용 가능합니다. 각도 치수의 모양을 정의합니다. 옵션은 다음과 같습니다. 변의 각도 각도 정점의 각도(도) 삼각형 삼각형 각도 변의 그라디안 각도 정점의 그라디안 그라디안이 있는 삼각형 고급 옵션 XS_ANGLE_GRADIAN_SIGN을 사용하면 그라디안을 사용하는 옵션에 대해 원하는 그라디안 기호를 정의할 수 있습니다. 기본값은 "g"입니다. |
| 삼각형 밑변 길이 | 각도 치수에 사용 가능합니다. 삼각형의 밑변 길이를 정의합니다. |
|
선 색상 |
치수선의 색상을 정의합니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. |
|
화살표 |
치수선 화살표 유형을 선택합니다.
자체 화살표 유형을 생성할 수도 있습니다. 치수 선 화살표 사용자 지정을 참조하십시오. 기본도면 치수 속성에서 US 절대값 치수 및 레벨 치수의 치수 화살표 유형을 별도로 선택할 수도 있습니다. |
|
화살표 높이 |
화살촉의 높이를 설정합니다. |
|
화살표 길이 |
화살촉의 길이를 설정합니다. |
| 짧은 보조선 |
치수선이 그리드선에 있을 때 Tekla Structures에서는 보조선을 모두 동일한 길이로 생성할지 아니면 짧은 보조선을 자동으로 사용할지 여부를 정의합니다. 치수를 과장하려면 이 옵션을 아니요로 설정해야 합니다. |
| 치수 값 | |
|
글꼴 색상 |
치수 텍스트의 색상을 선택합니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. |
|
글꼴, 글꼴 높이 |
치수 텍스트에서 사용할 글꼴을 선택합니다. 글꼴 높이를 변경할 수도 있습니다. |
|
선 위에 배치(기본도면 치수 속성의 배치) |
치수선을 기준으로 치수 텍스트를 배치하는 방식을 정의합니다. |
|
배경(기본도면 치수 속성의 배경 마스크) |
치수 텍스트로 덮이는 도면 영역을 숨기려면 불투명을 선택합니다.
도면 선 작업이 보이도록 치수 텍스트 배경에 도면 내용을 표시하려면 투명을 선택합니다.
|
|
프레임 |
치수 텍스트의 프레임을 정의하거나 없음을 선택합니다.
|
|
단위 |
치수 생성에 사용되는 단위를 정의합니다. 자동은 모델에 정의된 단위를 사용합니다. mm(밀리미터) cm(센티미터) m(미터) ft-in(피트 및 인치) 인치는 정수 피트로 변환되고 나머지 인치가 인치로 표시됩니다. cm/m(센티미터 및 미터) 100cm 미만의 치수는 센티미터로 표시되고 100cm 이상의 치수는 미터로 표시됩니다. 밀리미터는 위 첨자로 표시됩니다. in (decimal)(인치, 소수점 사용) ft (decimal)(피트, 소수점 사용) |
|
정밀도 |
치수 정밀도를 정의합니다. 다음 예에서는 반올림을 사용하여 정밀도를 정의합니다. 예를 들어, 정밀도가 0.33일 때 실제 치수 50.40은 50.33으로 표시됩니다. 0.00 0.50 0.33 0.25 다음은 임페리얼 단위의 예입니다. 1/8 1/16 1/32 다음 예에서는 반올림 없이 정밀도를 정의합니다. 1/10 1/100 1/1000 다음 반올림 옵션은 선택한 단위에 관계없이 항상 밀리미터 단위로 반올림을 수행합니다. 2.50 5.00 10.00 |
|
형식 |
치수 형식을 정의합니다. 소수점 자리수 및 모양을 정의합니다. ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# 다음은 직선형 치수에만 사용할 수 있습니다. ## #/##.## # |
|
숫자 그룹화(기본도면 치수 속성의 그룹화 사용) |
긴 치수 값을 그룹화하려면 예를 선택합니다. |
|
동일한 치수 결합 |
동일한 치수를 결합합니다. 옵션은 끄기, 3*60 및 3*60=180입니다. 동일 치수의 결합 정확도는 0.1입니다. 이 설정은 기본도면 치수 속성에서 사용할 수 없습니다. |
|
최소 결합 개수 |
결합할 치수의 최소 개수를 정의합니다. 이 설정은 기본도면 치수 속성에서 사용할 수 없습니다. |
| 숫자 값 표시 | 확인란을 선택하여 치수의 숫자 값을 표시합니다. 이 설정은 기본도면 치수 속성에서 사용할 수 없습니다. |
|
태그 및 태그의 내용(기본도면 치수 속성 또는 일부 치수 유형에 사용 불가) |
|

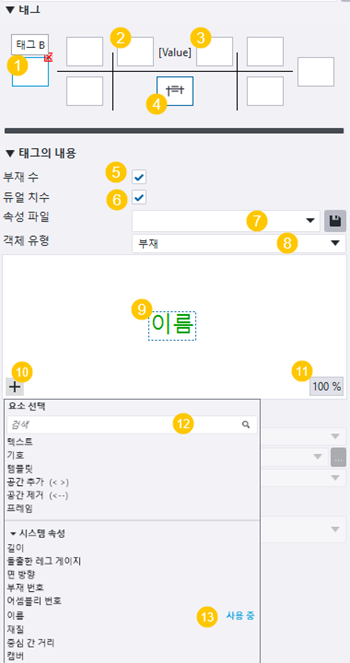

| 치수 태그 편집기 |
태그 컨테이너 클릭 시 태그의 내용 섹션이 표시됩니다.
(1) 치수선 주위에 사용 가능한 태그 컨테이너. 태그 컨테이너를 클릭하여 선택합니다. 컨테이너의 우측 상단 모서리에 있는 빨간색 삭제 버튼을 사용하여 내용을 제거합니다. 텍스트를 입력하거나 태그에서는 전체 모델을 참조하는 (2) 접두사 태그 (3) 접미사 태그 (4) 듀얼 치수 태그 (5) 부재 수 확인란: 태그 컨테이너 클릭 시 부재 수 확인란이 사용 가능해집니다. 확인란을 선택하면 선택한 태그에 부재 수가 표시됩니다. (6) 듀얼 치수 확인란: 듀얼 치수 태그 컨테이너 (4) 클릭 시 듀얼 치수 확인란이 사용 가능해집니다. 확인란 선택 시 듀얼 치수가 적용됩니다. (7) 속성 파일: 사전 정의된 치수 태그 내용 집합을 로드합니다. 태그 내용을 저장할 수도 있습니다. (8) 객체 유형: 치수를 생성하는 빌딩 객체의 유형을 정의합니다. 옵션은 부재, 볼트, 철근, 표면처리 및 타설 객체입니다. 열려 있는 도면에서 치수를 선택한 경우에는 이 설정을 사용할 수 없습니다. (9) 치수 태그에 내용을 추가하기 위한 태그 편집기. 한 태그 컨테이너 내의 다른 위치로 요소를 드래그할 수 있습니다. 우측 상단 모서리에 있는 빨간색 (10) 요소 목록. (11) % 버튼은 미리 보기에서 현재 확대/축소 레벨을 표시합니다. 마우스 가운데 버튼을 스크롤하여 확대하거나 축소할 수 있습니다. 버튼을 클릭하여 최적으로 확대/축소합니다. (12) 요소 검색을 위한 검색 상자. 찾으려는 요소를 입력합니다. 목록에서 원하는 사용자 정의 속성을 찾지 못한 경우에는 검색 상자에 속성 이름을 입력하고 Enter 키를 눌러 추가할 수 있습니다. (13) 이미 태그에 요소를 추가한 경우 요소는 요소 목록에서 텍스트 사용 중으로 표시됩니다. |
| 글꼴 색상, 글꼴, 글꼴 높이 |
전체 태그나 선택한 태그 요소의 글꼴, 글꼴 색상 및 글꼴 높이를 정의합니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. |
| 프레임, 프레임 색상 |
전체 태그 컨테이너나 단일 태그 요소의 프레임 및 프레임 색상을 정의합니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. |
| 단위, 형식 |
길이 또는 직경 요소의 단위 및 형식을 설정합니다. |
| 회전 |
치수 태그 회전을 설정합니다. 옵션은 다음과 같습니다. 치수선에 평행은 태그를 회전시키지 않습니다. 이는 기본값입니다. 치수선에 직각은 태그를 회전시킵니다. 이 설정은 접두사, 접미사 또는 듀얼 치수 태그에 사용할 수 없습니다. |
|
제외된 태그 |
태그에서 정의된 내용을 제거하는 도면 뷰 필터를 선택합니다. |
|
곡선형 치수 태그 유형 |
곡선형 치수에만 사용 가능합니다. 곡선형 철근 치수선의 태그 유형을 선택합니다. 태그 유형에 따라 태그를 치수에 정렬하는 방식이 달라집니다. 옵션은 다음과 같습니다.
|
| 과장(기본도면 치수 속성 또는 일부 치수 유형에 사용 불가) | |
|
짧은 치수 과장 |
지정됨은 짧은 치수를 과장하여 읽기 쉽게 만들 수 있습니다. |
|
방향 |
과장의 방향을 선택합니다. 왼쪽/아래쪽, 오른쪽/위쪽 또는 모두 중에서 선택하십시오. |
|
원점 |
원점을 설정합니다.
|
| 위치 | 과장 치수에 대해 원하는 위치를 설정합니다.
|
|
플레이트 사이드 마크(기본도면 치수 속성 또는 일부 치수 유형에 사용 불가) |
|
|
사이드 마크 유형 |
지정됨은 플레이트 치수에 플레이트 사이드 마크를 생성합니다. 왼쪽 및 오른쪽 플레이트 사이드 마크 유형을 선택하고 마크의 색상, 크기 및 오프셋을 지정합니다. 오프셋은 치수선으로부터 마크까지의 거리를 뜻합니다.
자동 옵션은 지능형 도면에서만 사용할 수 있습니다. 즉, 고급 옵션 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. |
|
배치 |
|
|
치수선 간격 |
병렬 치수선 사이의 간격을 정의합니다. 수동으로 생성된 치수에서 이 설정은 치수 배치가 자유로 설정된 경우에만 적용됩니다. |
| 짧은 치수 |
짧은 치수의 텍스트 위치를 정의합니다.
|
|
배치 방법 |
이 설정은 기본도면 치수 속성에서 사용할 수 없습니다. |
|
음의 방향,양의 방향 |
Tekla Structures가 치수 생성 객체에 치수를 배치하는 면을 정의합니다. 이 설정은 기본도면 치수 속성에서 사용할 수 없습니다. |
|
위치 |
배치 방법으로 자유를 선택한 경우에만 위치를 정의할 수 있습니다.
거리 s는 치수 주위에 둘 빈 여백입니다. 기본도면 치수 속성에서는 검색 여유라고 칭합니다. 거리 d 최소는 부재에서 치수의 최소 거리입니다. 기본도면 치수 속성에서는 최소 거리라고 칭합니다. |
을 클릭합니다. 다른 이름으로 속성을 저장할 수도 있습니다.
버튼을 클릭하고 요소 목록에서 원하는 요소를 선택할 수 있습니다.
버튼을 클릭하여 요소를 삭제합니다.
: 원점이 치수선에 가깝습니다.
: 원점이 측정된 객체에 가깝습니다.
: 텍스트가 치수선 내에 있음
: 텍스트가 치수선 밖에 있음
