도면에서 부재에 해치 (채우기) 추가
도면의 부재, 인접 부재 및 횡단면에 해치를 채우기로 사용할 수 있습니다. 자동 해치 또는 수동 해치를 사용할 수 있습니다.
제한 조건
해치의 배경색은 사용하는 데 몇 가지 제한이 있습니다.
-
배경색은 하드웨어 해치와 함께 작동하지 않습니다.
-
사용 가능한 자동 해치가 있는 경우 배경색은 아무 영향도 주지 않습니다. 재질 종류에 대해 자동 해치가 정의되지 않은 경우 배경색을 변경하는 것만 가능합니다.
또한 스케치 객체(직사각형, 폴리곤, 원)에서 채우기를 사용할 수 있습니다. 자세한 내용은 도면에서 스케치 객체 그리기를 참조하십시오.
부재에 채우기를 추가하려면:
-
유형 목록에서 해치를 선택합니다. 자동 또는 수동 해치 패턴을 선택합니다.
해치를 미리 보려면 유형 목록 옆의 ... 버튼을 클릭합니다.
또한 해치 창에서 해치를 두 번 클릭하여 원하는 해치를 선택할 수 있습니다.

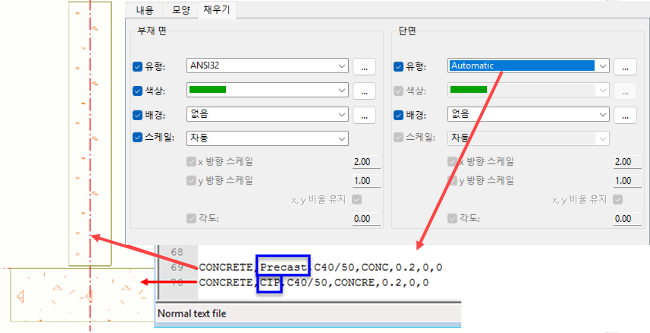

자동을 선택하면 Tekla Structures가 해치 스키마 파일(.htc)에서 정의한 해치를 사용합니다. 도면 유형마다 고유의 스키마 파일이 있습니다.
스키마 파일의 이름 Tekla Structures은 고급 옵션 대화 상자의 해칭 범주에서 정의됩니다.
XS_DRAWING_CAST_UNIT_HATCH_SCHEMA

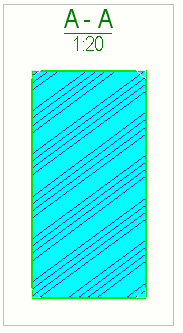

예 1
다음 해치 옵션은 횡단면으로 선택된 예입니다.
스케일: 사용자 지정
x 방향 스케일: 0.25
y 방향 스케일: 0.50
x, y 비율 유지가 선택됩니다.
각도: 10.00
현장타설 및 프리캐스트 해치는 콘크리트 부재 유형에 따라 서로 다른 자동 해치를 사용합니다. 콘크리트 부재 속성에서 적절한 콘크리트 부재 유형을 선택해야 합니다.
예 2
다음 채우기 유형을 사용하여 단열재를 표시할 수 있습니다.
이러한 해치 유형은 회전하거나 스케일을 조정할 수 있습니다.
|
해치 이름 |
패턴 |
|---|---|
|
|
 |
|
|
|
|
|
|
예 3
다음은 해치에 실제 회색 음영을 사용하는 예입니다.
아래 이미지에서 실제 회색 음영은 빨간색으로 표시됩니다.
회색조 색상(130~133)은 자동 해치에도 사용할 수 있습니다.
