1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 단면 뷰를 클릭합니다.
4. 속성 탭에서 부재 기준으로 맞춤 또는 단면 깊이 및 컷부 결합을 위한 거리의 값을 설정합니다. 먼저 크기 확인란을 선택해야 합니다.

   • 부재 기준으로 맞춤 설정은 단면 깊이 및 컷부 결합을 위한 거리의 대안 역할을 하며, 단면에서 전체 부재를 표시합니다.

   • 단면 깊이는 단면이 결합되지 않은 경우 단면 뷰의 양수 및 음수 깊이를 정의합니다. 열려 있는 도면에서 뷰 경계를 드래그하여 단면 뷰 깊이를 조정할 수도 있습니다.

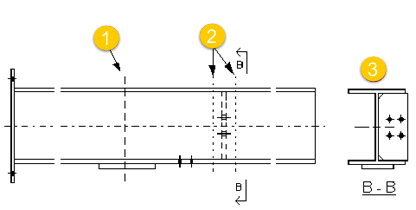

   • 컷부 결합을 위한 거리는 컷 뷰를 결합하기 위한 거리 범위를 정의합니다.
   • 고급 옵션 XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA를 사용하여 결합되는 단면 뷰를 제어할 수도 있습니다.

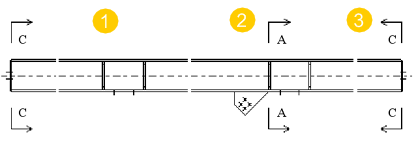

5. 속성 탭에서 왼쪽 단면, 중간 단면 및 오른쪽 단면의 방향을 왼쪽 또는 오른쪽으로 설정합니다.
6. 컷팅 선 탭으로 이동하고 단면 마크 선 길이 및 오프셋(단면 마크와 단면 사이의 거리)을 설정합니다.
7. 단면 마크 탭으로 이동하여 다음과 같이 단면 마크 설정을 수정합니다.
   1. A1 - A5 옆의 ... 버튼을 클릭하여 마크 내용 대화 상자를 엽니다.
   2. 마크에 포함할 선택할 요소를 선택합니다.
   3. 필요한 경우 목록에서 요소를 선택하고 < 프레임 추가를 클릭한 후 프레임 유형 및 색상을 선택합니다.
      표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
   4. 필요한 경우 목록에서 요소를 선택하고 텍스트 색상, 글꼴 및 높이를 선택합니다.
      표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
   5. 위치 탭으로 이동하여 텍스트, 텍스트 위치, 가로 및 세로 오프셋 및 텍스트 회전 옵션을 표시할 측면을 선택합니다.
   6. 단면 뷰와 기호 레이블의 시작 번호 또는 문자에서 단면 뷰와 단면 기호 레이블을 숫자 또는 문자로 시작할지 여부를 선택합니다.
      • 1 이상의 숫자, A-Z 또는 a-z(라벨에 대문자로 표시) 중 아무 문자나 입력할 수 있습니다.
      • 문자를 사용하고 입력한 문자열이 한 글자를 초과하면 첫 번째 문자만 표시됩니다. 숫자를 사용하면 입력한 숫자가 모두 표시됩니다.
      • 라벨의 시작 번호는 도면을 생성하기 전 도면 속성에서 이를 변경하거나 기존 도면에서 시작 번호를 변경하고 도면을 다시 생성해야만 변경됩니다. 후자의 경우, 자동으로 포함된 모든 단면 뷰와 모든 새로운 단면 뷰의 라벨이 변경됩니다.
   7. 확인을 클릭하여 도면 속성으로 돌아갑니다.
8. 뷰 생성을 클릭하고 생성하려는 단면 및 엔드 뷰를 추가합니다.
9. 뷰 생성 패널에서 변경할 뷰와 속성을 선택하고 뷰 속성을 클릭합니다.
10. 필요에 따라 뷰 속성을 조정합니다.
11. 저장을 클릭하여 뷰 속성을 저장합니다.
12. 닫기를 클릭합니다.
13. 생성한 모든 단면 뷰 및 엔드 뷰에 대해 9~12단계를 반복합니다.
14. 변경 내용을 저장하려면 저장을 클릭합니다.

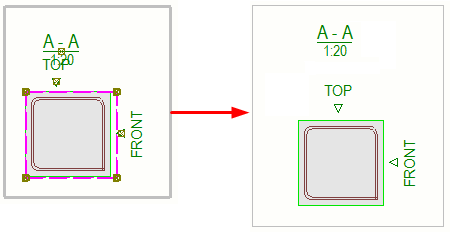

도면의 단면 뷰와 엔드 뷰에서 뷰 방향 마크를 표시할 수 있습니다.

1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 왼쪽 옵션 트리에서 뷰 생성을 클릭하여 변경할 뷰와 속성을 선택한 후 뷰 속성을 클릭합니다.

   단면 뷰 또는 엔드 뷰를 선택합니다.

4. 뷰 속성에서레이블 탭으로 이동합니다.
5. 뷰 방향 마크에서 다음 옵션 중 하나를 선택합니다. 마크 표시:
   • 기호만
   • 레이블만
   • 기호 및 레이블
   • 없음에는 어떤 마크도 표시되지 않습니다.
6. 높이에서 기호 및 텍스트 레이블의 높이를 정의합니다.

   0을 사용하려고 하면 오류 메시지가 나타납니다.

7. 변경 내용을 저장하려면 저장을 클릭합니다.
8. 닫기 기호를 클릭합니다.
9. 저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.

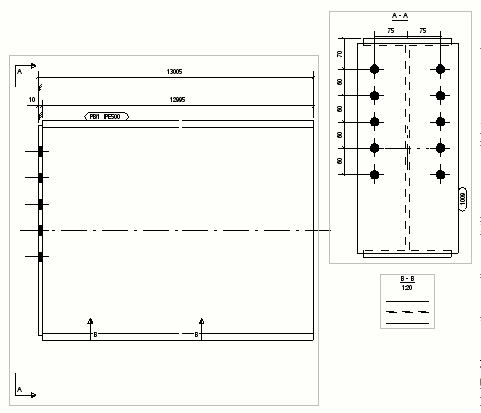

항상 단면 뷰와 엔드 뷰를 메인 뷰 옆이나 단품도면, 조립도면 및 콘크리트 부재도면의 빈 위치에 배치할 수 있습니다.

1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 레이아웃을 클릭하고 기타 탭으로 이동합니다.
4. 엔드 뷰를 메인 뷰와 맞춤을 예로 설정하여 메인 뷰 옆에 뷰를 배치합니다.
5. 단면 뷰를 메인 뷰와 맞춤을 예로 설정하여 메인 뷰 옆에 뷰를 배치합니다.
6. 도면 속성 파일에 변경 내용을 저장하려면 상단에서 저장을 클릭합니다.
7. 확인을 클릭하고 도면을 생성합니다.

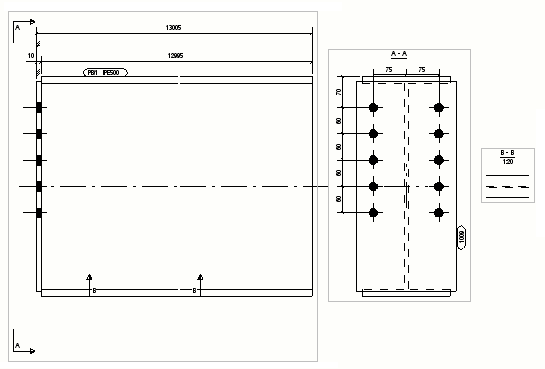

   아니요를 선택하면 Tekla Structures가 단면 뷰와 엔드 뷰를 사용 가능한 위치에 배치합니다.
