도면 레이아웃 편집기를 사용하면 동일한 도면 레이아웃 내에서 다양한 도면 크기에 대해 서로 구분된 테이블 집합을 만들 수 있습니다. 이렇게 하면 테이블이 각 도면 크기에 맞도록 할 수 있습니다.

1. 파일메뉴에서 편집기 > 도면 레이아웃 편집기를 선택합니다.
2. 레이아웃 편집기 측면 창의 도면 레이아웃 목록에서, 편집할 도면 레이아웃을 선택합니다.
3. 도면 크기 목록의 오른쪽에 있는 편집 버튼을 클릭합니다.
4. 도면 크기 설정 대화 상자에서 +를 클릭하여 A1 도면 크기를 생성합니다.
5. 도면 크기 설정 대화 상자를 닫으려면 확인을 클릭합니다.
6. 도면 크기 목록에서 A1을 선택합니다.
7. 레이아웃 편집기 리본에서 테이블 추가를 클릭합니다.
8. 테이블을 추가하고 도면 레이아웃의 적절한 위치로 이동합니다.

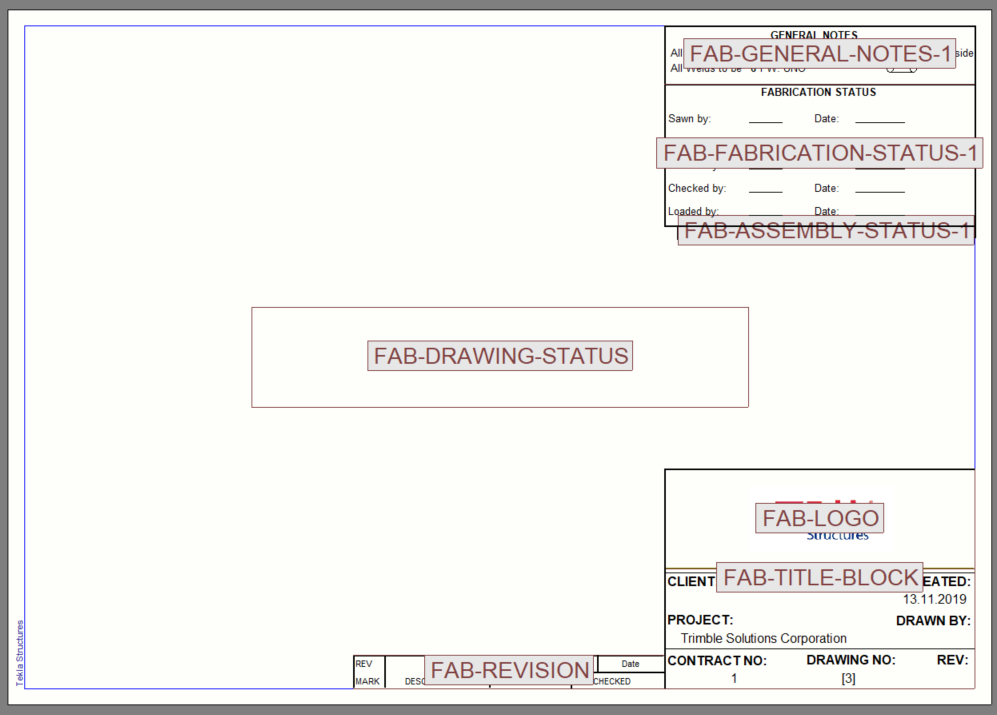

   아래 예를 참조하십시오.



   위의 도면 레이아웃은 숨겨진 테이블과 테이블 이름을 모두 표시하고 있습니다.

   원하는 대로 테이블을 배치한 경우 테이블 집합을 더 다양한 도면 크기에 적용할 수 있습니다.

9. 다시 도면 크기 목록의 오른쪽에 있는 편집 버튼을 클릭합니다.
10. 도면 크기 설정 대화 상자에서 +를 클릭하여 다음과 같은 도면 크기를 생성합니다.

    • A2

    • A3

    • A4

    A1 도면 크기에 대해 생성한 테이블 집합이 새 도면 크기에 대해 자동으로 복사됩니다.

    이 예제에서는 A4 도면 크기가 동일한 테이블 집합을 사용하지 않도록 테이블 집합을 계속 조정해 보겠습니다.

11. 도면 크기 설정 대화 상자를 닫으려면 확인을 클릭합니다.
12. 도면 크기 목록에서 A4를 선택합니다.
13. 테이블을 이동, 추가 또는 제거합니다.

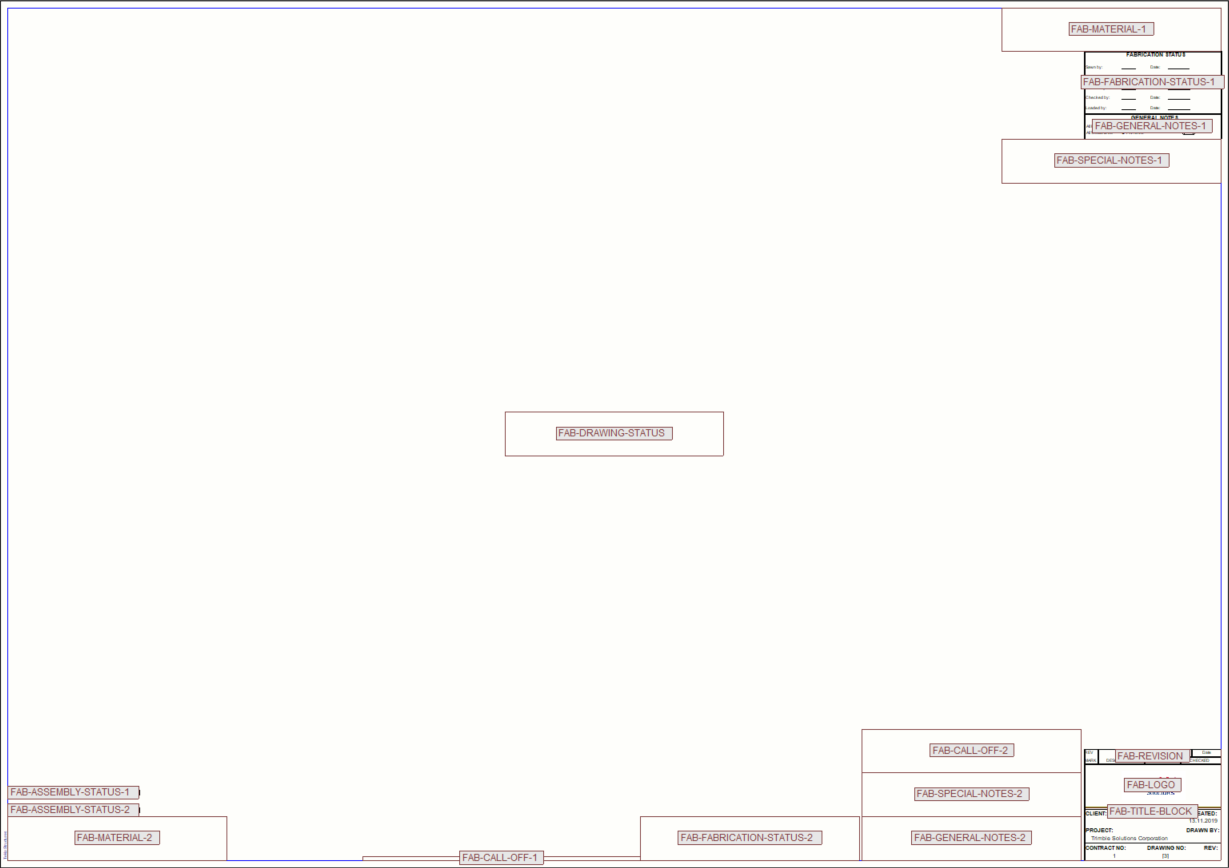

    아래 예를 참조하십시오.



    위의 도면 레이아웃은 숨겨진 테이블과 테이블 이름을 모두 표시하고 있습니다.

14. 레이아웃 편집기 리본에서, 다른 이름으로 저장을 클릭합니다.
15. 레이아웃 저장 대화 상자에서, 도면 레이아웃 이름을 입력합니다.
16. A1, A2 및 A3 확인란을 선택 취소합니다.

    이렇게 하면 새 테이블 집합이 A4도면 크기에만 적용됩니다.

17. 저장을 클릭합니다.
