도면 수정
도면 리비전은 리비전 변경 내용에 대한 정보를 도면에 첨부한다는 의미입니다. Tekla Structures는 리비전 번호 또는 마크와 함께 이 정보를 표시합니다. 리비전 번호와 날짜가 포함된 리비전 테이블을 도면에 추가할 수 있습니다. 리비전 번호 또는 마크가 문서 관리자에 표시되며, 리비전 정보가 레포트에 포함될 수 있습니다. 열린 도면에서 수동으로 리비전 마크를 추가할 수도 있습니다.
팁:
리비전 정보를 사용하는 레포트의 한 예는 도면의 최신 리비전 날짜를 보여 주는 drawing_issue_rev.xsr입니다.
리비전 마크 추가에 대한 자세한 내용은 도면에 리비전 마크 추가를 참조하십시오.
문서 관리자를 통해 리비전을 시작할 수 있습니다.
도면 리비전 생성
문서 관리자의 리비전 명령을 사용하여 도면에서 변경 내용에 따라 리비전을 생성할 수 있습니다.
-
리비전 기호를 클릭합니다.
리비전 대화 상자가 표시됩니다.
이제 문서 관리자에 리비전 번호나 마크가 표시됩니다. 도면을 열면, 도면에 리비전 정보가 있는 경우 리비전 테이블에 리비전 정보가 표시됩니다.
Tip:
각 도면에 고유한 리비전 번호가 있지만 여러 개의 도면이 동일한 리비전 마크, 날짜 및 기타 정보를 공유할 수 있습니다. 동일한 리비전 정보를 여러 도면에 동시에 첨부하려면 문서 관리자에서 여러 도면을 선택한 다음 리비전 버튼을 클릭합니다.
문서 관리자에 리비전 번호 대신 리비전 마크를 표시하려면 고급 옵션 XS_SHOW_REVISION_MARK_ON_DRAWING_LIST를 TRUE로 설정합니다.
도면 리비전 변경
기존 리비전에서 리비전 정보를 변경할 수 있습니다.
-

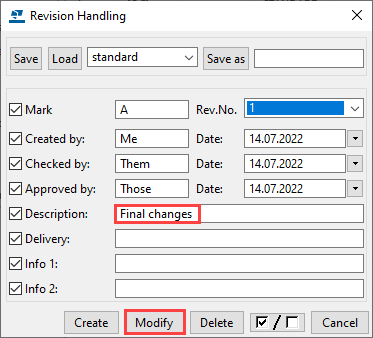

수정을 클릭합니다.
도면 리비전 삭제
불필요한 도면 리비전을 삭제할 수 있습니다.
도면 리비전에 사용되는 속성
도면 리비전 속성은 도면 템플릿과 레포트 템플릿에 포함될 수 있습니다.
모든 수정 속성과 대화 상자의 해당 옵션이 리비전 아래에 나열되어 있습니다.
도면의 리비전 테이블이 비어 있는 경우 템플릿 편집기에서 템플릿을 열고 리비전 행이 도면 행의 하위 행으로 정의되어 있는지 확인해야 할 수 있습니다. 자세한 내용은 도면 템플릿에 표시되지 않는 리비전을 참조하십시오.
|
리비전 처리 속성 |
리비전 대화 상자의 옵션 |
|---|---|
|
MARK |
마크 상자의 리비전 마크. |
|
NUMBER |
리비전 번호의 리비전 번호 |
|
CREATED_BY |
리비전의 작성자 정보. |
|
DATE_CREATE |
작성자 옆의 날짜. |
|
CHECKED_BY |
리비전의 확인자 정보. |
|
DATE_CHECKED |
확인자 옆의 날짜. |
|
APPROVED_BY |
리비전의 승인자 정보. |
|
DELIVERY |
리비전의 전달 정보. |
|
DESCRIPTION |
리비전 설명. |
|
DATE_APPROVED |
날짜 바로 옆에 승인자. |
|
INFO1 |
리비전의 정보 1 텍스트. |
|
인포2 |
리비전의 정보 2 텍스트. |
|
LAST |
리비전 번호에서 최신 리비전의 리비전 번호. |
|
LAST_CREATED_BY |
작성자 최신 리비전의 정보입니다. |
|
LAST_CHECKED_BY |
확인자 최신 리비전의 정보입니다. |
|
LAST_DATE_CHECKED |
최신 리비전의 확인자 날짜. |
|
LAST_DATE_APPROVED |
최신 리비전의 승인 날짜 입니다. |
|
LAST_DELIVERY |
최신 리비전의 전달 정보 |
|
LAST_MARK |
마크 상자에 있는 최신 리비전의 리비전 마크. |
|
LAST_DESCRIPTION |
최신 리비전의 설명. |
|
LAST_DATE_CREATE |
최신 리비전의 작성자 날짜. |
|
LAST_APPROVED_BY |
최신 전달의 승인자 정보. |
|
LAST_INFO1 |
최신 리비전의 정보 1 텍스트. |
|
LAST_INFO2 |
최신 리비전의 텍스트입니다 정보 2 . |
