사용자 지정 해치 패턴 생성

hatch_types1.pat 파일에서 사용자 고유의 해치 패턴을 수동으로 추가할 수 있습니다.

해치 패턴 추가

텍스트 편집기에서 hatch_types1.pat 파일을 엽니다.

기본적으로 이 파일은 …\Tekla Structures\<version>\environments\common\system 폴더에 위치합니다. 사용자 고유의 패턴을 파일에 추가하고 파일을 XS_PROJECT, XS_FIRM, XS_SYSTEM 또는 XS_INP 폴더에 정의된 폴더에 저장합니다.

파일 위치에 대한 자세한 내용은 도면에서 해치 정의를 참조하십시오.

해치 패턴에 다음 구문을 사용합니다.

*pattern-name[, description]

angle, X origin, Y origin, X offset, Y offset, Dash1, Dash2,,,DashN
다음과 같이 해치 패턴 헤더 라인을 입력합니다.

패턴 정의는 헤더 행으로 시작합니다. 별표(*)로 시작하고 바로 뒤에 31자 이하의 이름이 옵니다(공백은 허용되지 않음). 이름 뒤에 패턴에 대한 설명(선택 사항)이 추가될 수 있습니다.

구문: *pattern-name[, description]

예제: *CHECKERED,Checkered plate
다음과 같이 패턴에 대한 행을 입력합니다.

헤더 다음 행은 각각 패턴 생성에 사용되는 일정한 간격의 평행선을 정의합니다. 행은 하나만 필요하나 복잡한 패턴의 경우 행이 여러 개 필요할 수 있습니다.

angle, X origin, Y origin, X offset, Y offset, Dash1, Dash2,,,DashN

구문:

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

이 패턴의 형태는 아래 예를 참조하십시오.
.pat 파일을 저장합니다.

XS_PROJECT, XS_FIRM, XS_SYSTEM 또는 XS_INP 폴더에 정의된 폴더에 파일을 저장합니다.

헤더가 정의된 패턴은 도면 객체 속성의 채우기 유형 목록에서 Tekla Structures에 표시됩니다.

도면 객체에 해치를 추가하면 특정 점(패턴 원점)에 삽입되고, 이는 채우기 영역 경계 상의 점이 됩니다. 그러면 경계선 내부의 영역이 선의 로컬 X 및 Y축을 따라 패턴 정의 각 행에 정의된 선을 무한 반복하여 채워집니다. 정의의 각 행은 패턴 원점을 기준으로 다른 시작점과 다른 로컬 X 및 Y축을 가진 선을 정의할 수 있습니다. 이런 식으로 방향 및 그려진 선의 수에 제약 없이 패턴이 발전될 수 있습니다.

도면 폴리곤의 사용자 지정 해치 예

이 예에서는 도면 폴리곤에 CHECKERED 패턴을 적용하는 방법을 설명합니다.

패턴은 다음과 같이 정의됩니다.

*CHECKERED,Checkered plate

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

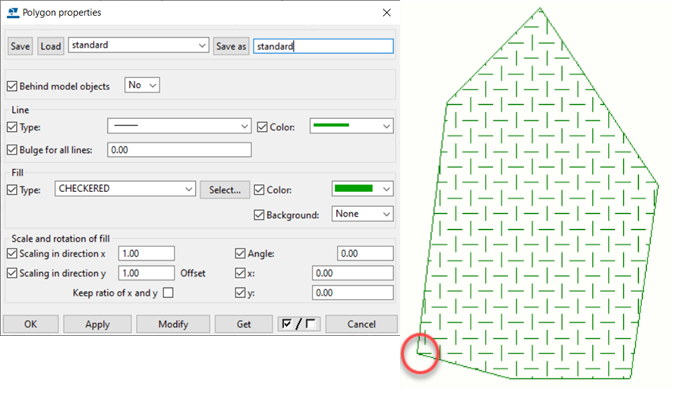

Tekla Structures에서 도면에 폴리곤을 생성합니다.
폴리곤의 첫 번째 점은 해치 패턴의 원점이 됩니다.
폴리곤을 두 번 클릭하여 속성을 엽니다.
채우기 유형으로 CHECKERED을 선택합니다.
X 및 Y에서 스케일을 1로 설정하고 각도를 0으로 설정합니다.
수정을 클릭하여 패턴을 적용합니다.

빨간색 원으로 둘러싸인 정점은 폴리곤의 첫 번째 점이며, 따라서 패턴 원점이 됩니다.

다음과 같이 패턴 정의의 첫 번째 선을 고려합니다.

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4
- 두 번째와 세 번째 값은 X 원점과 Y 원점을 정의합니다. 이 경우 두 가지 모두 0이므로 이 선은 패턴 원점에서 시작됩니다. 각도가 0이므로 선은 X축을 따라 방향이 지정됩니다. 폴리곤 속성에서 채우기 각도를 0으로 설정했기 때문에 이는 도면의 글로벌 X축에도 해당합니다.

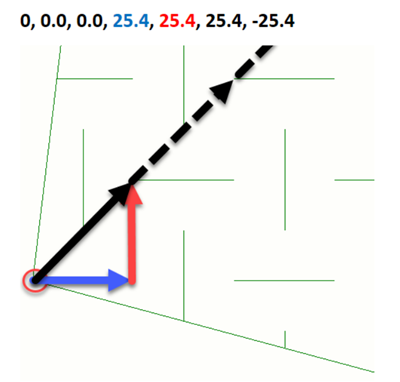

- 네 번째 및 다섯 번째 값(각각 X 오프셋 및 Y 오프셋)은 선의 사본이 배치되는 위치를 결정합니다. 선의 첫 번째 사본은 원점에서부터 X에서 25.4단위 및 Y에서 25.4단위로 시작합니다. 이는 아래에 이미지로 설명되어 있습니다. 검은색 화살표는 한 선에서 다음 선으로의 변위를 나타내고, 파란색 및 빨간색 화살표는 이 변위의 X 및 Y 컴포넌트를 나타냅니다.
- 여섯 번째 및 일곱 번째 값은 옵션입니다. 선 정의에 5개 값만 포함된 경우 그 선은 간격이 없는 연속선입니다. 파선은 양수와 음수 값 쌍을 추가하여 생성합니다. 양수 값은 선에서 표시되는 단면의 길이를 나타내며, 음수 값은 숨겨진 단면의 길이를 나타냅니다. 이 경우에는 선이 25.4단위의 선 세그먼트 다음에 25.4단위의 간격으로 구성됩니다.

  이는 다음 이미지에 설명되어 있습니다.
두 번째 선이 90º로 회전하기 때문에 도면의 글로벌 Y축을 따라 패턴 원점에서 멀어집니다.

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

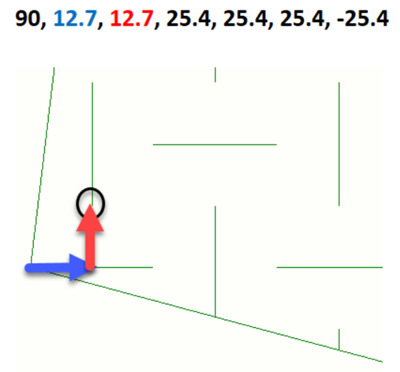

X 원점은 12.7이고 Y원점은 12.7입니다. 이는 다음 이미지에 설명되어 있습니다.
