자동 이중 치수 추가
모든 유형의 도면에서 이중 치수 태그를 자동으로 생성할 수 있습니다.
제한 조건:
이중 치수는 상대값 및 US 절대값 치수에서만 표시될 수 있고, 절대값 치수에서는 표시되지 않습니다.
- 파일 메뉴에서 을 클릭합니다.를 클릭하여 도면 치수 설정으로 이동합니다.
- 단위, 형식, 정밀도를 설정합니다.

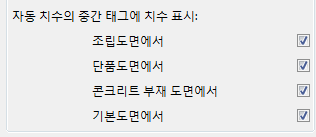

- 이중 치수를 추가할 도면 유형을 선택합니다.
- 확인을 클릭합니다.
Tekla Structures는 도면을 생성할 때 선택된 단위 및 형식으로 하위 치수 태그에 추가하며, DIMENSION 텍스트는 치수 속성 대화 상자의 중간 치수 태그에 추가합니다.
예

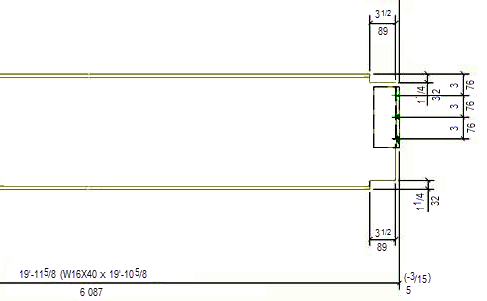

아래는 mm 단위와 ### 형식을 사용하는 이중 치수의 예입니다.
