도면에서 철근 커플러 및 끝 앵커 기호 표시

풀아웃 그래픽 속성을 사용하여 철근 커플러 및 끝 앵커를 나타내는 그래픽 기호를 가공 일람표 및 철근 표시 풀아웃 그림에 표시할 수 있습니다.

생성된 철근 상세 도면(기본도면 또는 콘크리트 부재도면)이 있는 프리캐스트 콘크리트 또는 현장타설 구조 모델이 필요하며 철근 상세는 응용 프로그램 및 컴포넌트 카탈로그에서 사용할 수 있는 철근 커플러 또는 철근 단부 앵커 도구를 사용하여 모델링해야 합니다. 철근 커플러 및 끝 앵커 기호는 철근 UDA를 기반으로 작동하며 이러한 UDA는 철근 커플러 및 철근 단부 앵커 도구에 의해 제어됩니다.

기호는 RebarCoupler.Symbols.dat에 정의된 파일에서 읽어옵니다. 기본적으로 이 파일은 ..\ProgramData\Tekla Structures\<version>\environments\common\symbols의 CouplerSymbols.sym에 위치합니다.

회사 또는 국가 표준에 따라 템플릿 편집기의 풀아웃 그래픽 속성에 대해 글꼴 이름, 글꼴 크기, 글꼴 색상, 끝 표시, 굽힘 반경 가시성 및 기타 여러 가공 일람표 속성을 개별적으로 조정할 수 있습니다.

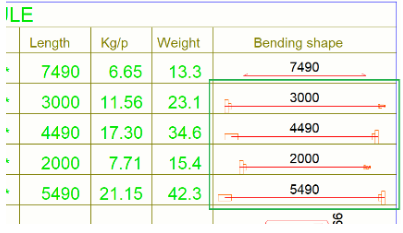

철근 가공 일람표에서 철근 커플러 및 끝 앵커 기호 표시

PULLOUT 속성은 rebar_config.inp 파일에서 PullOutRepresentation=0인 경우에만 철근 단부의 커플러를 나타내는 풀아웃 그림 그래픽 기호를 표시합니다.

철근 가공 일람표에 표시된 철근 커플러 또는 단부 앵커가 포함된 도면에서, 가공 일람표에 있는 철근 형상을 두 번 클릭하여 템플릿 편집기에서 가공 일람표 템플릿을 엽니다.
굽힘 형상이 포함된 그래픽 필드를 두 번 클릭합니다.

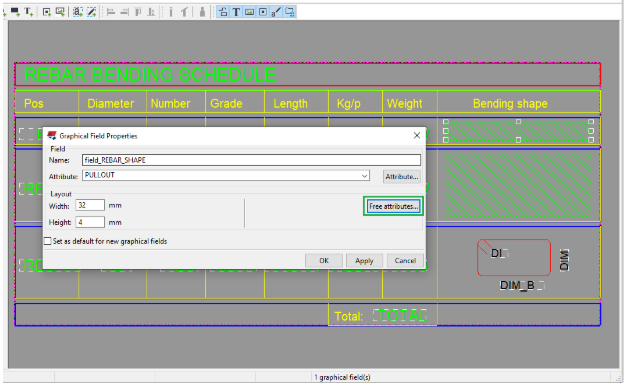

그래픽 필드 속성 대화 상자에서 풀아웃 속성이 속성 필드에 표시되도록 하고 자유 속성 대화 상자를 엽니다.

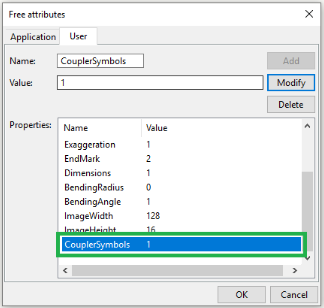

커플러 기호 속성을 선택하고 값필드에 1을 입력합니다. 필요에 따라 다른 속성을 조정합니다.

커플러 기호 속성 값이 1로 설정되어 0을 입력하면 비활성화되는 경우 철근 커플러 기호가 표시됩니다. 기본값은 1입니다.
템플릿의 변경 내용을 저장하고 템플릿 편집기를 닫습니다.
도면에서 템플릿을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 템플릿 새로 고침을 선택하여 템플릿을 새로 고칩니다.

팁:

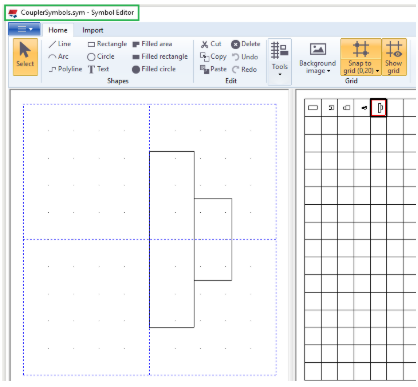

RebarCoupler.Symbols.dat 파일에 정의된*.sym 파일을 수정하여 기호 편집기에서 철근 커플러 기호를 사용자 지정할 수 있습니다. 기본적으로 CouplerSymbols.sym이 사용됩니다.

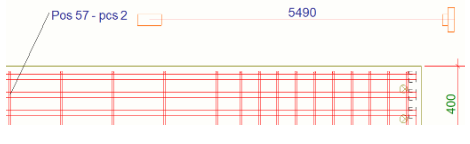

철근 표시 풀아웃 그림에서 철근 커플러 및 단부 앵커 기호 표시

커플러 또는 단부 앵커가 있는 철근이 포함된 열려 있는 도면에서 풀아웃 그림을 추가할 철근 마크를 클릭하고 요소 목록에서 풀아웃 그림 요소를 마크에 추가합니다. 풀아웃 그림 대화 상자가 표시됩니다.

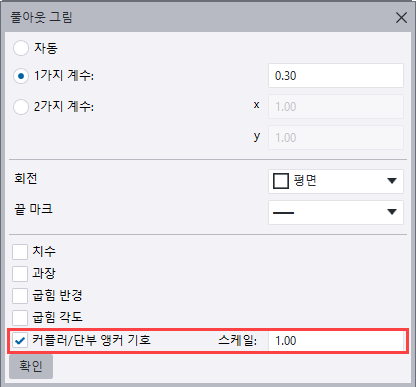

커플러/단부 앵커 기호 확인란을 선택하고 원하는 스케일을 설정합니다(예: 1.00).
확인을 클릭합니다.
