자동 뷰 레벨 치수 추가

다음 예는 뷰 레벨에서 자동 치수를 생성하는 기본 작업공정입니다. 그 목적은 나중에 해당하는 도면 속성 파일을 로드한 후 도면을 생성하여 원하는 치수의 필요한 모든 뷰를 포함하는 비슷한 도면을 생성할 때 사용할 수 있는 도면 속성을 생성하는 것입니다.

통합 치수를 사용하려면 통합 치수 생성 유형을 사용하여 자동 뷰 레벨 치수 추가를 참조하고, 치수 나선형 보를 사용하려면 나선형 보의 치수 설정를 참조하십시오.

작업공정은 다음 4개의 작업으로 구성됩니다.

도면 속성 생성
도면 뷰 및 도면 뷰 설정 정의
치수 생성 규칙 정의
치수 생성 규칙 속성 생성 및 적용

최종 도면의 치수가 만족스럽지 않은 경우 치수를 수정하거나, 새 치수를 생성하거나, 치수를 삭제할 수 있습니다.

도면 속성 파일 정의

뷰 레벨 치수 설정을 포함하여 도면 속성에서 정의한 모든 설정을 한데 모으는 도면 속성 파일을 생성합니다.

도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
도면 속성 상단의 목록에서 새 속성의 기반으로 사용할 속성을 불러옵니다.

적절한 도면 속성을 사용할 수 없는 경우 도면 속성 파일에 고유한 이름을 지정하고 저장을 클릭하여 속성을 저장합니다.

이제 새로운 치수 생성 설정을 저장할 수 있는 도면 속성 파일을 생성하였습니다.

생성할 도면 뷰 정의

원하는 뷰를 생성하고 다음과 같이 사용할 속성을 정의합니다.

도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
이 작업공정의 1단계에서 생성하고 저장한 도면 속성을 불러옵니다.
옵션 트리에서 뷰 생성을 클릭합니다.

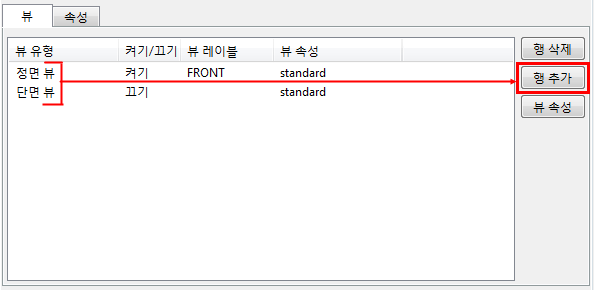

다음 패널에서 행 추가를 클릭하여 도면에 새로운 뷰를 추가합니다.
생성하려는 뷰에 대해 켜기/끄기 컨트롤을 켜기로 설정합니다.

자동을 선택하면 사용된 치수 생성 설정으로 관련 치수가 생성될 경우 뷰가 생성됩니다. 관련 치수가 생성되지 않을 경우 뷰가 표시되지 않습니다. Tekla Structures은 치수의 관련성 여부를 자동으로 결정할 수 있습니다.

지금까지 생성할 도면에서 원하는 뷰를 정의했습니다. 저장을 사용하여 뷰 목록을 저장한 다음 다른 도면에서 동일한 뷰 집합이 필요할 경우에 뷰를 불러올 수 있습니다.

뷰 치수 정의

방금 생성한 도면 뷰에서 사용할 치수 생성 규칙 속성을 정의합니다.

모델 폴더는 작업 폴더입니다. 치수 생성 규칙 파일은 고급 옵션 XS_FIRM 및 XS_PROJECT에 의해 정의된 회사 및 프로젝트 폴더에서도 읽을 수 있습니다. 또한 상대 경로를 정의할 수도 있습니다. 예를 들어 XS_FIRM=".\ts"는 모델 폴더 내부의 'ts' 폴더에서 파일을 읽는 데 사용할 수 있습니다.

치수를 생성할 부재를 선택하기 위해 필터를 사용할 계획인 경우, 예를 들어 임베디드, 내부 패널 또는 외부 패널을 선택하기 위해 먼저 도면 뷰 필터를 생성해야 합니다.

각 치수 생성 유형에 대해 별도의 치수 생성 규칙을 생성해야 합니다. 예를 들어 전체 치수로 생성된 규칙은 전체 치수에만 유효하며 형상 치수에는 유효하지 않습니다.

뷰 생성 패널에서 뷰를 선택하고 뷰 속성을 클릭합니다.
뷰 속성 대화 상자의 옵션 트리에서 치수 생성 을 클릭하여 선택한 뷰에 대해 생성할 치수를 정의합니다.
행 추가를 클릭하여 규칙을 추가합니다.

여기에서는 두 행을 추가합니다.

목록의 규칙 순서는 도면의 치수선 순서를 정의합니다. 첫 번째 규칙에 의해 생성되는 치수가 치수 생성 객체에 가장 가깝게 배치됩니다.

이때 이 패널의 통합 치수에 대해서만 필터를 설정할 수 있습니다. 치수 생성 규칙 속성 대화 상자에서 필터를 선택할 수 있으며, 모든 규칙에 대해 현재 어셈블리 선택을 필터 열에 그대로 둘 수 있습니다.

필터 열에 현재 어셈블리를 그대로 둡니다.
선택한 규칙에 대해 치수 생성 유형을 선택합니다.

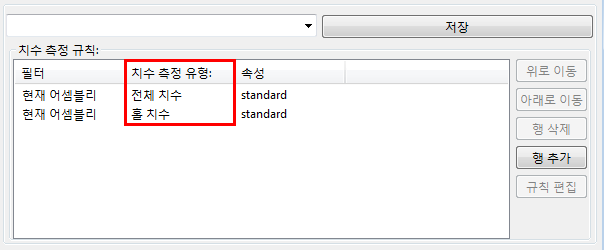

여기에서는 전체 치수와 홀 치수를 선택합니다.
규칙 중 하나를 클릭하고 규칙 편집을 클릭합니다.
선택한 치수 유형에 따라 특정 치수 생성 규칙 속성 대화 상자가 표시됩니다. 다음 중 하나를 실행합니다.

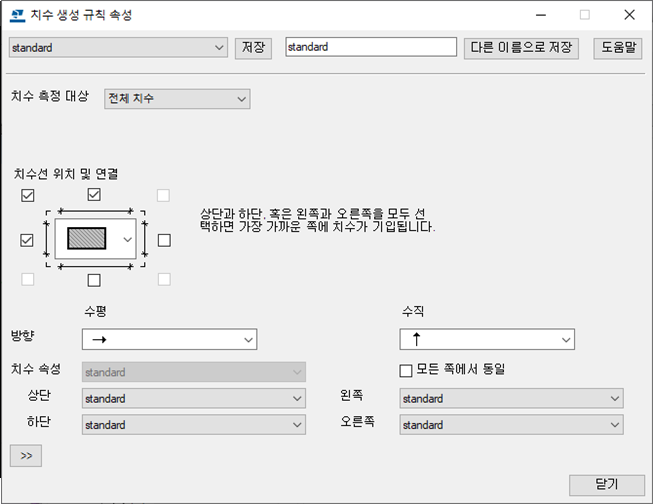

- 대부분의 치수 생성 유형은 치수를 생성할 대상과 치수를 배치할 위치 및 방법을 정의해야 합니다. 치수 속성 목록에서 저장된 치수 속성 중 치수 모양, 치수 텍스트 글꼴 또는 색상을 변경하는 데 적합한 속성 세트를 선택합니다. 원할 경우 모든 쪽에서 동일을 선택 취소하고 다른 치수 속성을 선택하여 각 측면에 다른 치수선 속성을 정의할 수 있습니다.
- 치수 생성 유형 나선형 보 치수을 선택한 경우에는 사전 정의된 치수 속성을 선택합니다. 사용 가능한 속성 중 요구에 적합한 것이 없는 경우에는 도면을 열고, 도면 > 속성 > 치수를 클릭하여 세 가지 치수 유형의 나선형 보 치수 생성 규칙 속성 대화 상자에서 선택할 때 사용할 수 있도록 필요한 치수 속성을 편집하여 저장합니다.
치수 생성 규칙에 고유한 이름을 지정하고 다른 이름으로 저장을 클릭합니다.
닫기를 클릭합니다.
5-8단계에 따라 뷰에 필요한 기타 치수 생성 규칙을 정의합니다.
규칙에 대해 올바른 속성을 선택합니다.

치수선이 뷰 생성 패널에서 정의한 순서대로 기본적으로 생성되고 배치되는 경우에도 Tekla Structures에서 배치 및 보호 설정에 따라 치수선에 적합한 위치를 먼저 검색합니다. 따라서 치수 배치가 항상 생성 순서를 따르는 것은 아닙니다. 필요한 경우 결과를 확인하고 치수선의 위치를 조정하십시오.
왼쪽 상단 구석에서 뷰 속성에 고유한 이름을 지정하고 저장을 클릭하여 뷰 속성 파일에 대한 변경 내용을 저장합니다.

이제 두 가지 유형의 치수를 포함하는 새로운 뷰 속성을 생성하였습니다. 이 속성 파일을 도면 뷰와 연결하여 해당 뷰에서 정의된 치수를 사용할 수 있습니다.

뷰 속성을 뷰와 연결하고 도면 속성을 저장

새 뷰 속성을 도면 뷰에 연결하고 도면 속성을 저장합니다.

뷰 생성 패널에서 생성 중인 뷰에 대한 올바른 뷰 속성을 선택합니다.

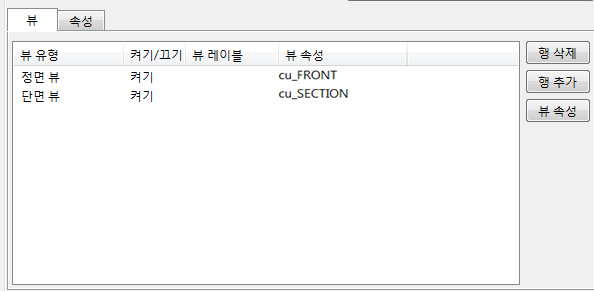

아래 예에서는 하나의 정면 뷰와 하나의 단면 뷰가 생성되어 뷰 속성 cu_FRONT 및 cu_SECTION과 연결되었습니다.
이 작업공정의 1단계에서 도면 속성을 생성했거나 불러왔다는 점을 기억하십시오. 저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.

Tekla Structures는 다양한 속성 파일의 정의에 따라 도면을 생성합니다.

작업공정 예: 뷰 레벨에서 자동 전체 치수 및 홀 치수 생성

이 작업공정 예에서는 다음을 포함하는 콘크리트 부재 벽체 패널 도면을 생성합니다.

자동 전체 치수 및 홀 치수가 있는 정면 뷰 하나
전체 치수가 있는 단면 뷰 하나

전체 및 홀 치수 규칙에서는 이전에 생성하여 수동으로 저장한 치수 속성을 콘크리트 부재도면에 적용합니다. 생성된 치수 생성 규칙 속성을 뷰 속성에 저장합니다. 마지막으로, 생성된 뷰 속성을 도면 속성에 저장하고 콘크리트 부재도면을 생성합니다.

시작하기 전에 열려 있는 콘크리트 부재도면에서 속성 창을 열고 객체 목록에서 직선 치수를 선택합니다. 치수 텍스트 글꼴 크기를 5.00으로 설정하고 속성을 이름 dim_font_5으로 저장합니다. 그런 다음 치수 색상을 red로 설정하고 속성을 이름 dim_red로 저장합니다.

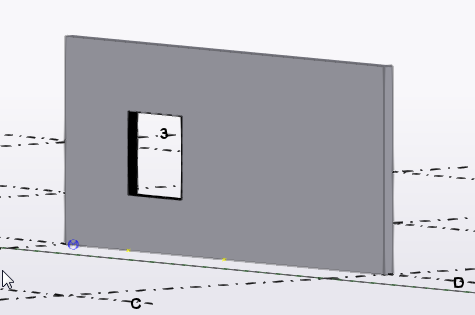

이 예에서는 모델에서 다음 콘크리트 부재 벽체 패널의 치수를 지정합니다.

생성할 뷰를 정의합니다.

도면 및 레포트 탭에서 도면 속성 > 콘크리트 부재도면을 클릭합니다.
필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
옵션 트리에서 뷰 생성을 클릭합니다.
뷰 생성 패널에서 행 추가를 클릭하여 도면에 새로운 뷰를 추가합니다.

이 예에서는 두 개의 뷰, 즉 하나의 정면 뷰와 하나의 단면 뷰를 추가합니다.
생성하려는 뷰에 대해 켜기/끄기 설정을 켜기로 설정합니다.

목록에 추가 뷰가 포함되어 있으면 끄기로 설정하거나 행 삭제 버튼을 사용하여 삭제합니다.

이제 생성하려는 뷰를 정의했습니다. 다음으로 정면 뷰와 단면 뷰에 원하는 치수를 정의해야 합니다.

정면 뷰 치수 정의

뷰 생성 목록에서 뷰를 선택합니다.

이 예에서는 정면 뷰 하나를 선택합니다.
뷰 속성을 클릭한 다음 옵션 트리에서 치수 생성을 클릭하여 정면 뷰도에서 생성할 치수를 정의합니다.
치수 생성 패널에서 행 추가를 사용하여 치수 생성 규칙 목록에 두 개의 새 치수 규칙을 추가합니다.
첫 번째 규칙으로 전체 치수를 선택하고, 두 번째 규칙으로 홀 치수를 선택합니다.

목록의 규칙 순서는 도면의 치수선 순서를 정의합니다. 첫 번째 규칙에 의해 생성되는 치수가 치수 생성 부재에 가장 가깝게 배치됩니다.

두 규칙 모두에 대해 필터 열의 현재 어셈블리를 그대로 둡니다.
전체 치수 규칙을 정의하려면 전체 치수 행을 클릭하고 규칙 편집을 클릭합니다.

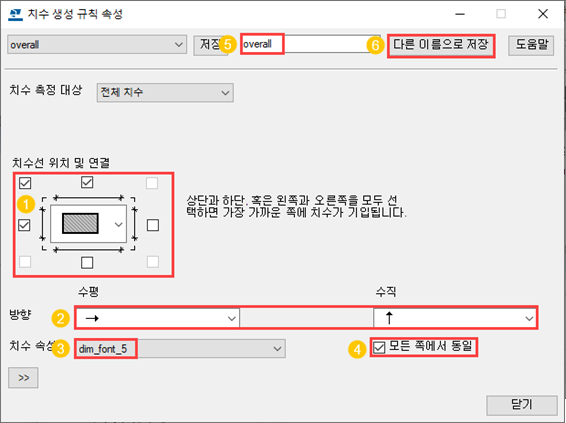

치수 생성 규칙 속성 대화 상자에서 치수를 생성할 대상, 치수를 배치할 위치와 방법, 사용할 치수 속성을 정의합니다.
- 객체의 위쪽과 왼쪽에 있는 확인란을 선택하고, 왼쪽 상단 모서리에 있는 확인란을 선택하여 치수를 함께 연결합니다.
- 시작점 목록의 기본 값을 사용합니다. 기본값은 수평 치수의 경우 왼쪽, 수직 치수의 경우 하단입니다.
- 치수 속성 목록에서 저장된 치수 속성의 적절한 집합을 선택합니다. 이 예에서는 더 큰 글꼴에 대한 정의가 들어 있는 치수 속성 파일 dim_font_5를 선택합니다.
- 치수 생성 규칙에 고유한 이름을 지정하고 다른 이름으로 저장을 클릭합니다.

  이 예에서는 이름 overall이 사용됩니다.
닫기를 클릭합니다.
다음으로 홀 치수를 정의합니다. 치수 생성 패널의 치수 생성 규칙 목록에서 홀 치수를 선택하고 규칙 편집을 클릭합니다.

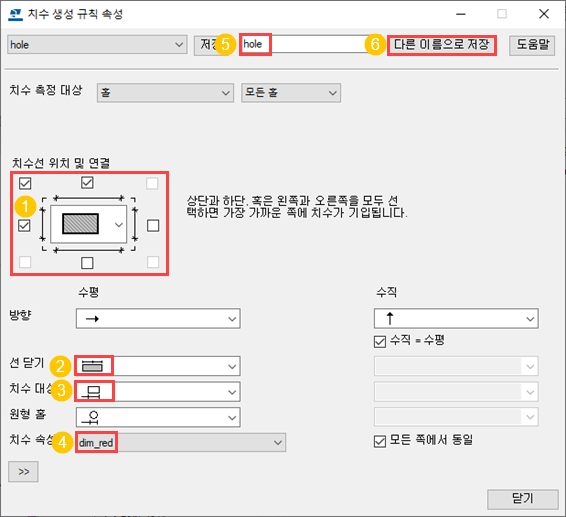

홀 치수의 치수 생성 규칙을 생성합니다.
- 객체의 위쪽과 왼쪽에 있는 확인란을 선택하고, 왼쪽 상단 모서리에 있는 확인란을 선택하여 치수를 함께 연결합니다.
- 시작점 목록의 기본값을 사용합니다.
- 선 닫기에서 치수선을 콘크리트 부재의 다른 끝으로 연장하는 설정을 선택합니다.
- 치수 대상에서 양쪽 끝에 치수를 생성하는 설정을 선택합니다.
- 치수 속성 목록에서 저장된 치수 속성의 적절한 집합을 선택합니다. 이 예에서는 빨간색 치수에 대한 정의가 들어 있는 치수 속성 파일 dim_red를 선택합니다.
- 홀 치수 생성 규칙에 고유한 이름을 지정하고 다른 이름으로 저장을 클릭합니다.

  이 예에서는 이름 hole이 사용됩니다.
닫기를 클릭합니다.

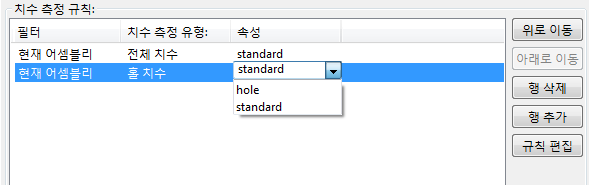

전체 치수 규칙의 경우 overall 속성을 선택하고, 홀 치수 규칙의 경우 속성 열에서 hole 속성을 선택합니다.
뷰 속성 대화 상자에서 정면 뷰 속성에 고유한 이름을 지정하고 저장을 클릭합니다.

이 예에서는 정면 뷰 속성이 이름 CU_Front로 저장됩니다.

이제 전체 및 홀 치수가 포함된 정면 뷰의 뷰 속성을 저장했습니다. 추가 수정을 위해 뷰 속성 대화 상자를 열어 두십시오.

단면 뷰 치수 정의

벽체 두께를 표시해야 하므로 콘크리트 부재도면에 단면 뷰도 필요합니다. 다음으로 단면 뷰의 전체 치수를 생성합니다.

뷰 생성 패널에서 단면 뷰 행을 선택하고 뷰 속성을 클릭합니다.
뷰 속성 파일 CU_Front를 로드합니다.

이미 존재하는 뷰 속성을 기준으로 새 뷰 속성 생성을 시작할 수 있습니다.
옵션 트리에서 치수 생성을 클릭합니다.
치수 생성 패널에서 홀 치수 행과 행 삭제를 클릭하여 불필요한 홀 치수 규칙을 삭제합니다.

단면 뷰에서 전체 치수만 필요합니다.
전체 치수 행을 클릭하고 규칙 편집을 클릭합니다.

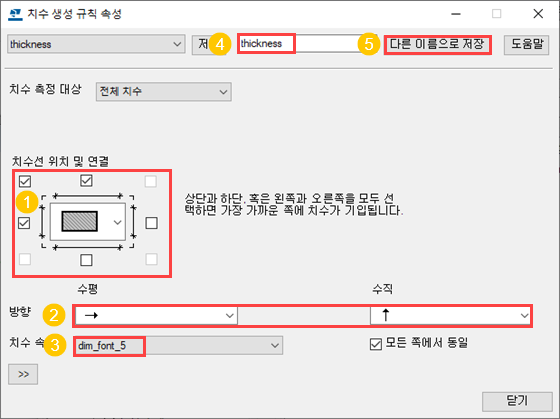

단면 뷰에서 전체 치수의 치수 생성 규칙을 생성합니다.
- 두께만 표시할 것이므로 객체 아래에 있는 확인란을 선택합니다.
- 치수 텍스트를 약간 큰 글꼴로 표시할 것이므로 정면 뷰에서 전체 치수와 동일한 치수 속성을 선택합니다. dim_font_5.
- 규칙에 고유한 이름을 지정하고 다른 이름으로 저장을 클릭합니다.

  이 예에서는 이름 thickness가 사용됩니다.
닫기를 클릭합니다.
치수 생성 패널의 속성 열에서 전체 치수 생성 규칙의 속성 파일로 thickness를 선택합니다.
단면 뷰 속성에 대해 고유한 이름을 지정하고 다른 이름으로 저장을 클릭합니다.

이 예에서는 이름 CU_Section이 사용됩니다.
확인을 클릭합니다.

이제 전체 치수가 포함된 단면 뷰의 뷰 속성을 저장했습니다.

뷰 속성을 뷰에 연결하고 도면 속성 저장

뷰 생성 패널에서 정면 뷰에 CU_Front를 선택하고 단면 뷰에 CU_Section을 선택합니다.

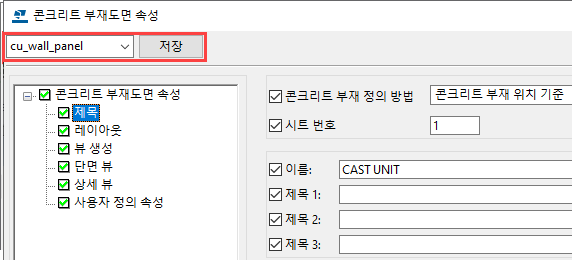

도면 속성 대화 상자에서 도면 속성에 대해 고유한 이름을 지정하고 저장을 클릭합니다.

이 예에서는 이름 cu_wall_panel이 사용됩니다.
확인을 클릭하고 콘크리트 부재도면를 생성합니다.

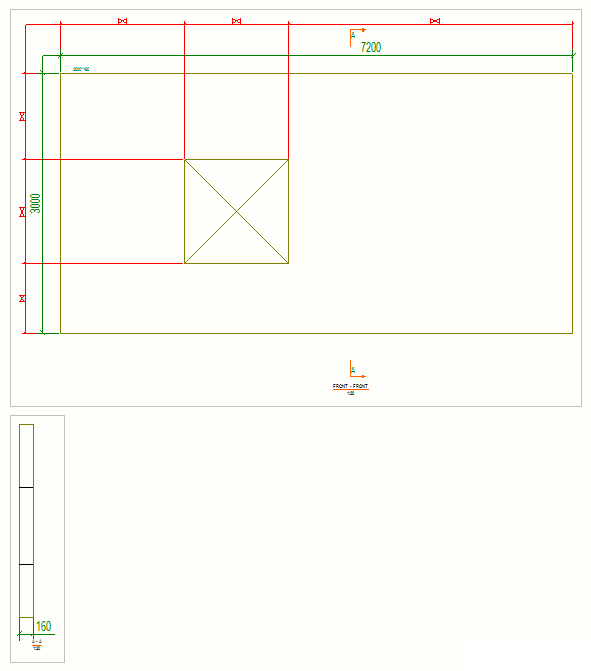

Tekla Structures는 다양한 속성 파일의 정의에 따라 콘크리트 부재도면을 생성합니다. 콘크리트 부재도면에는 정면 뷰와 단면 뷰가 포함되어 있습니다. 두 뷰 모두 전체 치수의 글꼴은 약간 크며, 정면 뷰의 홀 치수는 빨간색입니다. 단면 뷰에서는 벽체 두께만 치수가 생성됩니다.

나중에 비슷한 설정의 도면이 필요할 때 도면 속성 파일 cu_wall_panel을 사용할 수 있습니다.

Tip:

콘크리트 부재도면 생성 후에도 뷰에서 치수 생성 설정을 변경할 수 있습니다.

도면 뷰 프레임을 두 번 클릭하여 뷰 속성 대화 상자를 엽니다.
옵션 트리에서 치수 생성을 클릭하여 치수 생성 규칙을 선택하고 편집할 수 있는 치수 생성 패널을 엽니다.
