Box column base plate (1066)

Box column base plate (1066)는 콘크리트에 들어가는 정사각형 또는 원형 기둥용 베이스 플레이트를 생성합니다.

생성된 객체

베이스 플레이트
리브
유동 홀
볼트
용접부

용도


문제	설명
	정사각형 기둥을 포함한 베이스 플레이트
	정사각형 기둥을 포함한 베이스 플레이트
	원형 기둥을 포함한 베이스 플레이트
	원형 기둥을 포함한 베이스 플레이트

시작 전

기둥을 생성합니다.

선택 순서

메인 부재(기둥)를 선택합니다.
위치를 선택합니다.

상세가 자동 생성됩니다.

부재 식별 키


번호	부재
1	베이스 플레이트
2	리브

그림 탭

그림 탭을 사용하여 베이스 플레이트 위치를 제어합니다.

치수


	설명	기본값
1	기둥 가장자리부터 베이스 플레이트 가장자리까지 거리.	`50mm`

부재 탭

부재 탭을 사용하여 베이스 플레이트, 긴 리브 및 짧은 리브의 치수를 제어합니다.

플레이트


옵션	설명	기본값
베이스 플레이트	베이스 플레이트 두께.
긴 리브	긴 리브 두께.	`9mm`
짧은 리브	짧은 리브 두께.	`9mm`


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 베이스 플레이트 및 리브 치수를 제어합니다.

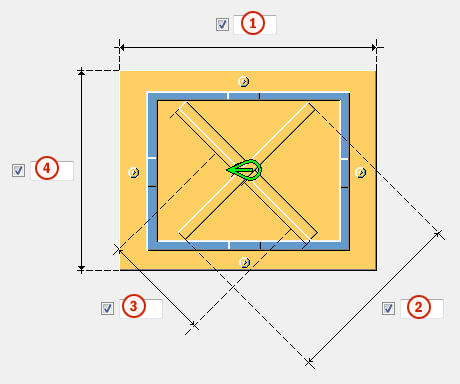

베이스 플레이트 및 리브 치수


	설명
1	베이스 플레이트 너비.
2	긴 리브 길이.
3	짧은 리브 길이.
4	베이스 플레이트 높이.

리브 생성


옵션	설명
	기본값 리브가 생성되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	리브가 생성되지 않습니다.
	리브가 생성됩니다.

베이스 플레이트 생성


옵션	설명
	기본값 직사각형 베이스 플레이트 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	자동
	원형 베이스 플레이트
	직사각형 베이스 플레이트

유동 홀 탭

유동 홀 탭을 사용하여 베이스 플레이트와 기둥 사이의 거리를 제어합니다.

유동 홀 속성


	설명
1	기둥 유동 홀의 라운딩.
2	용접 간격.
3	기둥 유동 홀의 너비.
4	기둥 유동 홀의 높이.

유동 홀 생성


옵션	설명
	기본값 유동 홀이 생성됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	유동 홀이 생성되지 않습니다.
	유동 홀이 생성됩니다.

볼트 탭

볼트 탭을 사용하여 볼트 속성을 제어합니다.

볼트 위치


	설명
1	수직 볼트 간격 치수.
2	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
3	수평 볼트 간격 치수.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

체결 길이

Tekla Structures에서 볼트 체결을 위한 부재의 단면을 검색하는 깊이를 정의합니다. 플랜지 1개 또는 2개 중 볼트가 관통하는 플랜지 개수를 결정할 수 있습니다.

설명

주석을 정의할 수 있습니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

다음 항목으로 생성

이 옵션을 사용하여 볼트와 사용자 컴포넌트 사이에서 전환할 수 있습니다.

응용 프로그램 및 컴포넌트 카탈로그에서 사용자 컴포넌트를 선택하고 사용자 지정 설정, 위쪽 방향, 회전, 앵커 길이를 정의합니다.

리브 높이 탭

리브 높이 탭을 사용하여 짧은 리브와 긴 리브의 높이를 제어합니다.

리브 높이


	설명	기본값
1	긴 리브 높이.	`200mm`
2	짧은 리브 높이.	`200mm`

짧은 리브 모따기


옵션	설명
	기본값 선 모따기가 생성됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	모따기가 생성되지 않습니다.
	선 모따기가 생성됩니다.
	호 모따기가 생성됩니다.

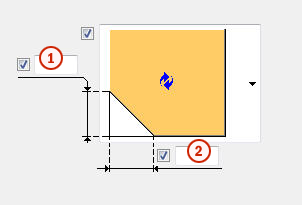

모따기 치수


	설명	기본값
1	모따기 높이.	`15mm`
2	모따기 너비.	`15mm`

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
