U.S. 베이스 플레이트 (1047)

Tekla Structures
수정됨: 10 12월 2024
2025
Tekla Structures

U.S. 베이스 플레이트 (1047)

U.S. Base plate (1047)는 기둥의 선택 점에서 베이스 플레이트를 생성합니다.

생성된 객체

  • Base plate

  • 스티프너(기둥이 W, I 또는 TS 프로파일인 경우에만 추가 가능)

  • 심 플레이트(옵션)

  • 레벨링 플레이트(옵션)

  • 전단 키(옵션)

  • 앵커 로드 접합용 추가 플레이트

  • 앵커 로드

  • 볼트

  • 용접부

  • 추가 컴포넌트(옵션)

용도

상황

설명

그라우트 홀을 포함한 기둥 베이스 플레이트

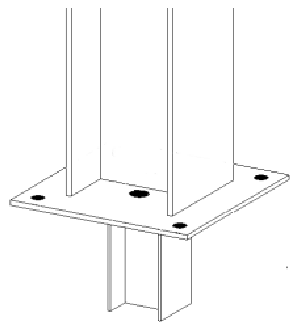

그라우트 홀 및 전단 키를 포함한 기둥 베이스 플레이트

그라우트 홀, 전단 키 및 스티프너를 포함한 기둥 베이스 플레이트

전단 키와 그라우트 홀을 포함한 기둥 베이스 플레이트의 오프셋

홀과 모따기를 포함한 기둥 베이스 플레이트

시작 전

기둥을 생성합니다.

선택 순서

  1. 메인 부재(기둥)를 선택합니다.

  2. 위치를 선택합니다.

    상세가 자동 생성됩니다.

부재 식별 키

부재

1

베이스 플레이트

2

스티프너 1, 2, 4, 5

3

스티프너 3, 6, 7, 8

그림 탭

그림 탭을 사용하여 스티프너 모따기, 베이스 플레이트 모따기, 그리고 그라우트 홀의 위치와 크기를 제어합니다.

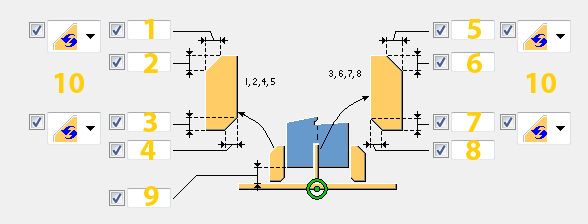

스티프너 모따기

설명
1

스티프너 1, 2, 4, 5의 상단 모따기 너비.

2

스티프너 1, 2, 4, 5의 상단 모따기 높이.

3

스티프너 1, 2, 4, 5의 하단 모따기 높이

4

스티프너 1, 2, 4, 5의 하단 모따기 너비.

5

스티프너 3, 6, 7, 8의 상단 모따기 너비.

6

스티프너 3, 6, 7, 8의 상단 모따기 높이.

7

스티프너 3, 6, 7, 8의 하단 모따기 높이.

8

스티프너 3, 6, 7, 8의 하단 모따기 너비

9

용접 간격.

10

모따기 유형을 선택합니다.

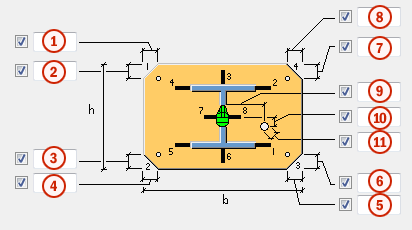

베이스 플레이트 모따기

설명

1

베이스 플레이트 모따기 1의 너비

2

베이스 플레이트 모따기 1의 높이

3

베이스 플레이트 모따기 2의 높이

4

베이스 플레이트 모따기 2의 너비

5

베이스 플레이트 모따기 3의 너비

6

베이스 플레이트 모따기 3의 높이

7

베이스 플레이트 모따기 4의 높이

8

베이스 플레이트 모따기 4의 너비

9

기둥 중심부터 그라우트 홀 수평 거리

10

기둥 중심부터 그라우트 홀 수직 거리

11

그라우트 홀 직경

부재 탭

부재 탭을 사용하여 베이스 플레이트, 스티프너, 레벨링 플레이트 및 심 플레이트의 치수를 제어합니다.

Plate

옵션

설명

기본값

플레이트

베이스 플레이트의 두께, 너비 및 높이

부재에 대한 설명을 추가할 수 있습니다.

두께 = 20mm

너비가 기둥의 최대 횡단면 치수에 따라 달라집니다.

높이가 기둥의 최대 횡단면 치수에 따라 달라집니다.

스티프너 1,2,4,5

스티프너 1, 2, 4, 5의 두께, 너비 및 높이

두께가 기둥 플랜지 두께에 따라 달라집니다.

너비가 플레이트 가장자리부터 기둥 가장자리까지 거리에 따라 달라집니다.

높이 = 1.75*너비

스티프너 3,6,7,8

스티프너 3, 6, 7, 8의 두께, 너비 및 높이

두께가 기둥 플랜지 두께에 따라 달라집니다.

너비가 플레이트 가장자리부터 기둥 가장자리까지 거리에 따라 달라집니다.

높이 = 1.75*너비

키 프로파일

프로파일 카탈로그에서 선택한 전단 키 프로파일

레벨링 플레이트

레벨링 플레이트의 두께, 너비 및 높이

부재에 대한 설명을 추가할 수 있습니다.

피팅 플레이트

심 플레이트의 두께, 너비 및 높이.

각각 다른 심 플레이트를 최대 3개까지 정의합니다.

피팅 플레이트의 개수

각 두께에 따른 심 플레이트의 개수

1

레벨링 플레이트 홀 직경

레벨링 플레이트 홀 직경

키 프로파일 용접 위치

전단 키가 용접될 플레이트를 정의합니다.

옵션 설명 기본값

Pos_no

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 포지션 넘버를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

클래스

부재 클래스 번호.

피니시

부재 표면을 처리한 방식을 설명합니다.

설명

부재에 대한 설명을 추가합니다.

심 플레이트의 볼트 가장자리 거리

심 플레이트의 볼트 가장자리 거리를 정의합니다. 이 필드를 비워두면 심 플레이트는 베이스 플레이트와 크기가 같아집니다.

설명

기본값

1

심 플레이트의 수평 볼트 가장자리 거리

30mm

2

심 플레이트의 수직 볼트 가장자리 거리

30mm

심 플레이트 형상

옵션 설명

기본값

홀의 개수는 접합부의 볼트 그룹을 기준으로 합니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

홀의 개수는 접합부의 볼트 그룹을 기준으로 합니다.

수평 슬롯을 포함한 핑거 심 플레이트

플레이트는 접합부의 오른쪽 또는 왼쪽부터 설치할 수 있습니다.

수직 슬롯을 포함한 핑거 심 플레이트

플레이트는 접합부의 상단부터 설치할 수 있습니다.

수평 슬롯이 있는 별도의 핑거 심 플레이트 2개.

수직 슬롯이 있는 별도의 핑거 심 플레이트 2개.

허용오차

핑거 심 플레이트의 슬롯 허용오차를 정의합니다. 슬롯 너비는 볼트 직경 + 허용오차로 결정됩니다.

베이스 플레이트 장착 그루브

옵션 설명

기본값

장착 그루브가 생성되지 않습니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

장착 그루브가 생성되지 않습니다.

장착 그루브가 수평으로 생성됩니다.

장착 그루브가 볼트의 첫 번째 및 마지막 행에 수직으로 생성됩니다. 볼트의 다른 행의 경우 장착 그루브가 수평으로 생성됩니다.

장착 그루브에 대한 허용오차

베이스 플레이트의 장착 그루브에 대한 허용오차를 정의합니다. 그루브 너비는 볼트 직경 + 허용오차로 결정됩니다. 값을 입력하지 않으면 볼트 허용오차 값이 사용됩니다.

매개변수 탭

매개변수 탭을 사용하여 플레이트 속성 및 옵션과 전단 키 오프셋, 회전 및 길이, 그리고 베이스 플레이트의 볼트 속성 및 회전을 제어합니다.

플레이트 속성

옵션

설명

정사각형 컷부 모서리(1-4)

베이스 플레이트의 모서리에서 이루어지는 절단부

베이스 플레이트의 모서리 중 하나에 해당하는 번호를 입력하면 모서리가 대각선 모따기가 아닌 정사각형으로 절단됩니다. 모서리 1개의 번호, 또는 모서리 전체의 번호를 입력할 수도 있습니다.

주조 플레이트 컷

주조 플레이트에 대한 베이스 플레이트 모서리 절단부의 적용 여부를 정의합니다.

를 선택하고 절단부를 적용합니다.

볼트 속성

옵션

설명

볼트 번호 제거

볼트 그룹에서 삭제할 볼트를 정의합니다.

삭제할 볼트 번호를 입력하고, 각 번호는 스페이스로 구분합니다. 볼트 번호는 왼쪽에서 오른쪽, 그리고 상단에서 하단 순서입니다. 볼트가 10개 이상이면 볼트 번호를 인용 부호로 묶습니다(예를 들어 볼트 번호 13과 15를 삭제한다면 "13" "15"를 입력합니다).

외부 볼트 제거

외부 볼트의 제거 여부를 정의합니다.

베이스 플레이트 오프셋

설명

1

기둥 중심부터 베이스 플레이트 수평 오프셋

음의 값을 입력하면 베이스 플레이트가 반대 방향으로 이동합니다.

2

기둥 중심부터 베이스 플레이트 수직 오프셋

음의 값을 입력하면 베이스 플레이트가 반대 방향으로 이동합니다.

전단 키 오프셋 및 회전

설명

1

전단 키 수직 오프셋

음의 값을 입력하면 전단 키가 반대 방향으로 이동합니다.

2

전단 키 회전 각도(도)

양의 각도는 전단 키를 시계 반대 방향으로, 그리고 음의 각은 시계 방향으로 회전시킵니다.

3

전단 키 수평 오프셋

음의 값을 입력하면 전단 키가 반대 방향으로 이동합니다.

전단 키 길이

설명

1

전단 키를 베이스 플레이트에 접합하기 위한 전단 키 길이

전단 키를 베이스 플레이트에 접합하려면 부재 탭에서 전단 키 길이와 키 프로파일을 정의합니다.

볼트 그룹 회전

그룹 중심을 축으로 볼트 그룹 회전을 정의할 수 있습니다. 볼트 그룹을 회전시키려면 회전 각도(도)를 입력합니다.

양의 각도는 볼트를 시계 반대 방향으로, 그리고 음의 각은 시계 방향으로 회전시킵니다.

설명

1

볼트 그룹 회전 각도

추가 컴포넌트 사용

시스템이나 사용자 지정 컴포넌트를 추가로 사용하여 기둥 단부 또는 베이스 플레이트를 수정할 수 있습니다. 예를 들어 기둥 단부에 특수 백킹 플레이트, 용접 개선 및 용접 근처 홀을 생성할 수 있습니다.

시스템이나 사용자 컴포넌트를 추가로 사용한다면 해당하는 추가 컴포넌트의 기둥 단부나 베이스 플레이트 속성을 관리해야 합니다. 여러 컴포넌트를 사용할 때는 용접부나 컷부도 다수가 될 수 있습니다.

옵션

설명

컴포넌트

컴포넌트 카탈로그에서 선택하여 시스템 또는 사용자 컴포넌트를 정의합니다.

속성

선택한 컴포넌트의 속성 파일 이름을 입력합니다.

입력

선택한 컴포넌트가 적용될 부재를 정의합니다.

  • 기본값베이스 + 기둥과 같습니다.

  • 기둥은 메인 부재로 기둥을 설정합니다. 상세에도 이 옵션을 사용하십시오.

  • 기둥 + 베이스는 기둥을 메인 부재로, 그리고 베이스 플레이트를 보조 부재로 설정합니다.

  • 베이스 + 기둥은 베이스 플레이트를 메인 부재로, 그리고 기둥을 보조 부재로 설정합니다.

  • 베이스는 베이스 플레이트를 메인 부재로 설정합니다.

볼트 탭

볼트 탭을 사용하여 볼트 속성을 제어합니다.

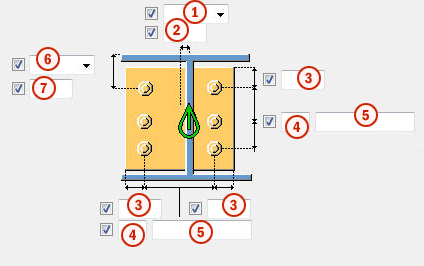

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지

  • 중간: 보조 부재의 중심선에서 볼트의 중심선까지

  • 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지

2

수평 볼트 그룹 위치에 대한 치수.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지

  • 중간: 볼트 중심선에서 보조 부재 중심선까지

  • 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지

7

수직 볼트 그룹 위치에 대한 치수.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

체결 길이

Tekla Structures에서 볼트 체결을 위한 부재의 단면을 검색하는 깊이를 정의합니다. 플랜지 1개 또는 2개 중 볼트가 관통하는 플랜지 개수를 결정할 수 있습니다.

설명

주석을 정의할 수 있습니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

스티프너 탭

스티프너를 사용하여 스티프너 위치와 오프셋을 제어합니다.

스티프너 위치(1-8)

옵션

설명

스티프너 위치(1-8)

스티프너 배치

필드에 번호가 입력된 스티프너만 기둥에 접합됩니다.

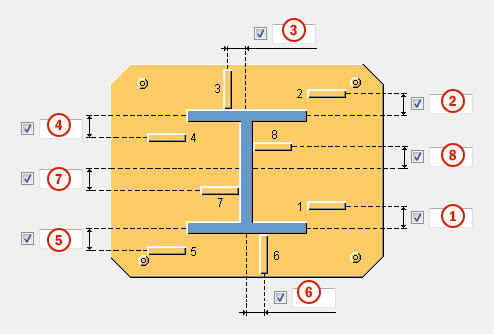

스티프너 오프셋

스티프너 오프셋에 따라 스티프너가 움직입니다. 음의 값을 입력하면 스티프너가 반대 방향으로 이동합니다.

설명

1

스티프너 1 오프셋

2

스티프너 2 오프셋

3

스티프너 3 오프셋

4

스티프너 4 오프셋

5

스티프너 5 오프셋

6

스티프너 6 오프셋

7

스티프너 7 오프셋

8

스티프너 8 오프셋

앵커 로드 탭

앵커 로드 탭을 사용하여 다양한 유형의 앵커 로드 생성을 제어합니다.

앵커 로드 치수

옵션

설명

로드 프로파일

앵커 로드 프로파일.

부재에 대한 설명을 추가할 수 있습니다.

너트 프로파일

너트 프로파일.

와셔 프로파일

와셔 프로파일.

플레이트 와셔

플레이트 와셔의 두께, 너비 및 높이.

플레이트 주조

주조 플레이트의 두께, 너비 및 높이.

그라우트

그라우트 두께.

그라우팅은 콘크리트 부재 상단에 기둥을 모델링하는 데 효과적일 뿐만 아니라 베이스 플레이트를 올바른 곳에 배치할 수 있습니다. 또한 기본도면에 상세 치수를 기입하기도 더욱 쉽습니다.

그라우트의 콘크리트 부재 유형은 현장타설입니다.

기본적으로 그라우팅이 생성되지 않습니다.

상세 생성점 위쪽 또는 아래쪽에 그라우팅을 경사지게 또는 경사 없이 생성할지 여부를 선택합니다. 이는 심 플레이트에도 영향을 끼칩니다.

앵커 로드 부재 속성

옵션 설명 기본값

Pos_no

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 포지션 넘버를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

클래스

부재 클래스 번호.

피니시

부재 표면을 처리한 방식을 설명합니다.

설명

부재에 대한 설명을 추가합니다.

다음을 포함한 베이스 플레이트

볼트, 앵커 로드 또는 사용자 컴포넌트와 함께 베이스 플레이트 생성 여부를 선택합니다.

기본적으로 베이스 플레이트는 볼트로 생성됩니다.

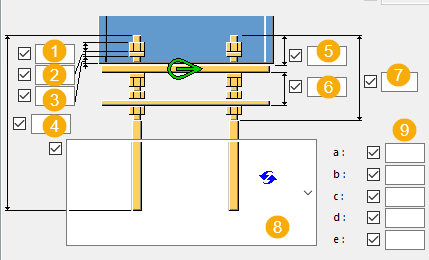

앵커 로드 치수

설명 기본값

1

너트의 크기 또는 길이.

앵커 로드 직경

2

와셔의 크기 또는 두께.

너트 크기의 절반

3

베이스 플레이트와 베이스 플레이트 위에 생성된 너트 또는 와셔 사이의 간격.

4

앵커 로드의 길이.

500 mm

5

베이스 플레이트 위쪽 앵커 로드의 길이.

50 mm

6

주조 플레이트부터 베이스 플레이트까지 거리.

60 mm

7

상부 스레드 길이.

0 mm

8

앵커 로드 유형.

9

앵커 로드 치수.

앵커 로드 유형

옵션

설명

기본값

유형 1

이 옵션은 오토디폴트 변경할 수 있습니다.

유형 1

a

후크 반경

b

후크 너비

a = 2*앵커 철근 직경

b = 앵커 철근 길이의 1/5

a

후크 반경

b

후크 너비.

c

후크 높이.

c = 후크 너비와 동일

d

추가 플레이트 아래쪽 앵커 로드의 길이

e

하부 스레드 길이

d = 2*너트 크기

e = 4*너트 크기 + 추가 플레이트 두께

후크 방향

옵션

설명

기본값

유형 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

유형 1

유형 2

유형 3

유형 4

볼트 체결 방향

Note:

볼트와 함께 베이스 플레이트를 생성한 경우에는 볼트 체결 방향을 정의할 수 있습니다.

옵션

설명

기본값

볼트 체결 방향 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결 방향 1

볼트 체결 방향 2

주조 플레이트 홀 허용오차

옵션

설명

기본값

주조 플레이트 홀 공차

주조 플레이트 홀 허용오차

볼트 허용오차와 동일

와셔 홀 허용오차

필드

설명

와셔에 홀 생성

기본적으로 와셔에는 홀이 생성되지 않습니다.

와셔 홀 허용오차.

모든 앵커에서 어셈블리 생성

앵커 로드 어셈블리에서 앵커의 포함 여부를 정의합니다. 또한 레벨링 플레이트를 어셈블리에 포함시킬 수도 있습니다.

생성

설명

1

너트 프로파일을 생성합니다.

앵커 로드 상단에 2개의 너트를 생성하도록 선택할 수 있습니다.

2

와셔 프로파일을 생성합니다.

3

와셔 플레이트를 생성합니다.

앵커 로드 어셈블리

앵커 로드 어셈블리에 포함되는 앵커 로드의 부재를 정의합니다.

베이스 플레이트 위와 아래에 와셔 플레이트를 용접할 수 있습니다.

추가 플레이트 탭

추가 플레이트 탭을 사용하여 각 앵커 철근 하단에 생성된 프로파일(추가 프로파일 1)과 앵커 철근 행을 접합하는 프로파일(추가 프로파일 2)의 배치, 회전 및 유형을 제어합니다.

부재 치수

옵션

설명

기본값

추가 프로파일 1

프로파일 카탈로그에서 선택하여 첫 번째 추가 프로파일을 정의합니다.

PL10*100

추가 프로파일 2

프로파일 카탈로그에서 선택하여 두 번째 추가 프로파일을 정의합니다.

부재 속성

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

클래스

부재 클래스 번호.

피니시

부재 표면을 처리한 방식을 설명합니다.

추가 프로파일 1의 가장자리 거리

설명

기본값

1

추가 프로파일 1의 가장자리 거리

50mm

추가 프로파일 1의 유형 및 방향

옵션

설명

기본값

유형 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

유형 1

유형 2

유형 3

추가 프로파일 2의 가장자리 거리

설명

기본값

1

앵커 철근 축에서 추가 프로파일 2의 거리

너트 크기 또는 앵커 철근 직경의 절반

추가 프로파일 2 유형

옵션

설명

기본값

유형 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

유형 1

유형 2

유형 3

유형 4

유형 5

유형 6

추가 프로파일 2의 길이

설명

기본값

1

앵커 철근 축에서 추가 프로파일 2의 길이

50mm

추가 프로파일 2의 방향

옵션

설명

기본값

유형 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

유형 1

유형 2

추가 프로파일 1 속성

옵션

설명

기본값

홀 허용오차

추가 프로파일 1의 홀 허용오차.

볼트 허용오차와 동일

원형 프로파일 높이

원형 추가 프로파일 1의 높이를 입력합니다.

프로파일 회전

추가 프로파일 1의 프로파일 회전.

정면

추가 프로파일 2 회전

옵션

설명

기본값

추가 프로파일 2 회전

추가 프로파일 2의 프로파일 회전.

정면

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
