U.S. Bearing plate (1044)

U.S. Bearing plate (1044)는 볼트나 용접된 스터드 및 보용 웨브 스티프너를 이용해 지지 플레이트를 생성합니다.

생성된 객체

베어링 플레이트
Stiffeners
볼트
스터드
앵커 로드
용접부

용도


문제	설명
	지지 플레이트가 보에 볼트 체결됩니다. 스티프너가 생성됩니다.
	베어링 플레이트는 보의 끝에 생성됩니다.

선택 순서

보을 선택합니다.
위치를 선택합니다.

위치를 선택하면 접합이 생성됩니다.

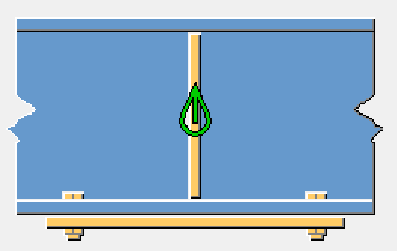

부재 식별 키


	설명
1	베어링 플레이트
2	웨브 스티프너
3	볼트 또는 용접된 스터드

그림 탭

그림 탭에 지지 플레이트 상세가 표시됩니다.

플레이트 탭

플레이트 탭을 사용하여 플레이트 치수 및 속성을 정의합니다.

부재


옵션	설명
지지 플레이트	지지 플레이트 두께.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
클래스	부재 클래스 번호.
피니시	부재 표면을 처리한 방식을 설명합니다.

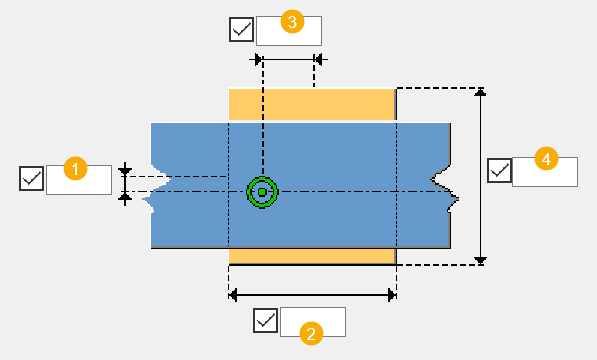

치수


	설명
1	지지 플레이트를 이동하는 수직 치수.
2	지지 플레이트의 길이. 길이는 메인 부재 크기에 따라 계산됩니다.
3	지지 플레이트를 이동하는 수평 치수.
4	지지 플레이트의 너비. 너비는 메인 부재 크기에 따라 계산됩니다.

지지 플레이트 회전


	설명
1	플레이트의 평면에서 측정한 지지 플레이트 회전(도).

지지 플레이트 위치


옵션	설명
	기본값 경사진 지지 플레이트가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	경사진 지지 플레이트가 생성됩니다.
	수평 지지 플레이트가 생성됩니다.

스티프너 탭

스티프너 탭을 사용하여 보 웨브 스티프너 위치 및 속성을 정의합니다.

부재


옵션	설명
Stiffeners	스티프너의 두께, 너비 및 높이.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
클래스	부재 클래스 번호.
피니시	부재 표면을 처리한 방식을 설명합니다.

스티프너 오프셋


	설명
1	지지 플레이트에서 선택한 지점에서 스티프너 수평 오프셋.
2	보 웨브에서 스티프너 수직 오프셋.

스티프너 각도


	설명
1	오른쪽 스티프너 각도.
2	왼쪽 스티프너 각도.

스티프너 다각형 회전

오른쪽 및 왼쪽 스티프너의 스티프너 폴리곤 회전을 설정합니다.

입력하는 값에 따라 폴리곤의 시작점이 화살표로 표시되는 방향으로 이동하는 점 개수가 결정됩니다.

스티프너 2 탭

스티프너 2 탭을 사용하여 부재 양쪽 측면의 스티프너 생성, 치수 및 모따기를 정의합니다.

스티프너 생성


옵션	설명
	기본값 전체 스티프너 이 옵션은 오토디폴트 변경할 수 있습니다.
	전체 스티프너
	부분 스티프너, 상부 끝
	부분 스티프너, 하부 끝
	부분 스티프너, 베벨
	스티프너가 생성되지 않습니다.

스티프너 치수


	설명
1	보 가장자리에서 스티프너 가장자리 거리.
2	보 웨브에서 스티프너 가장자리 거리.
3	보 상부 플랜지에서 스티프너 가장자리 거리.
4	보 하부 플랜지에서 스티프너 가장자리 거리.

모따기 유형

각 스티프너 모서리에서 모따기 유형을 선택할 수 있습니다. 기본 유형은 스티프너 모서리에 따라 다릅니다.


옵션	설명
	기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다.
	모따기 없음
	선 모따기
	볼록 모따기
	오목 모따기
	정사각형 모따기

모따기 치수


	설명
1	수평 모따기 치수.
2	수직 모따기 치수.

볼트 탭

볼트 탭을 사용하여 볼트 그룹 치수와 볼트 및 스터드 속성을 정의합니다.

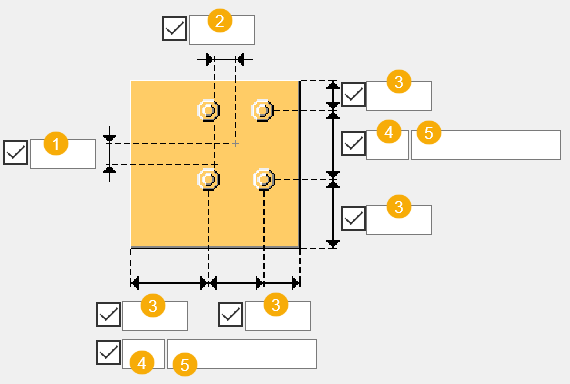

볼트 그룹 치수


	설명
1	수직 볼트 그룹 위치에 대한 치수.
2	수평 볼트 그룹 위치에 대한 치수.
3	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
4	볼트 개수
5	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

스터드 기본 속성


옵션	설명
스터드 크기	스터드 크기를 선택합니다.
스터드 표준	컴포넌트 내부에서 사용할 스터드 표준.
스터드 길이	스터드 길이를 선택합니다.
현장/공장	스터드 부착 위치.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

설명

주석을 정의할 수 있습니다.

앵커 로드 탭

앵커 로드 탭을 사용하여 볼트, 스터드, 앵커 로드 또는 사용자 컴포넌트 사용 여부 및 해당 속성을 정의합니다.

다음 항목으로 생성

볼트, 스터드, 앵커 로드 또는 사용자 컴포넌트를 이용한 지지 플레이트 생성 여부를 선택합니다.


옵션	설명
볼트	볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.
스터드	볼트 탭의 스터드 속성을 정의합니다.
앵커	프로파일 카탈로그에서 앵커 프로파일을 선택하고 속성을 정의합니다.
사용자 컴포넌트	컴포넌트 카탈로그에서 컴포넌트를 선택하고 사용자 지정 설정, 위쪽 방향 및 회전을 정의합니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
클래스	부재 클래스 번호.
피니시	부재 표면을 처리한 방식을 설명합니다.

앵커 굽힘 방향


옵션	설명
	기본값 앵커가 안으로 구부러집니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	앵커가 안으로 구부러집니다.
	앵커가 밖으로 구부러집니다.
	앵커가 구부러지지 않습니다. 스터드가 생성됩니다.
