Stiffeners (1041)
Stiffeners (1041)는 보 또는 기둥의 한쪽 또는 양쪽 측면에 직사각형 또는 삼각형 스티프너 플레이트를 생성합니다.
생성된 객체
-
Stiffeners
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
직사각형 스티프너 |
|
|
삼각형 및 직사각형 스티프너 |
|
|
보에 부분 깊이 스티프너 플레이트 상세. |
|
|
기둥에 부분 깊이 스티프너 플레이트 상세. |

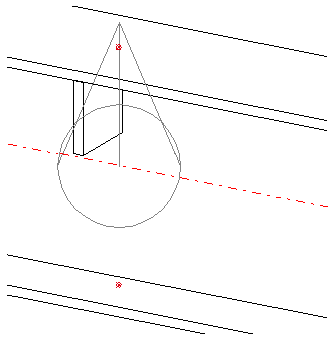

선택 순서
-
메인 부재(보 또는 기둥)를 선택합니다.
-
스티프너의 위치를 선택합니다.
위치를 선택하면 스티프너가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
직사각형 스티프너 |
그림 탭
그림 탭을 사용하여 스티프너 형상 및 모따기 치수를 정의합니다.
스티프너 형상
| 옵션 | 설명 |
|---|---|
|
|
기본값 직사각형 스티프너 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
삼각형 스티프너 |
|
|
직사각형 스티프너 |
스티프너 모따기
| 설명 | |
|---|---|
|
1 |
모따기 치수를 정의합니다. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 부재 | 설명 |
|---|---|
|
오른쪽 스티프너 |
오른쪽 스티프너의 두께, 너비 및 높이 |
|
왼쪽 스티프너 |
왼쪽 스티프너의 두께, 너비 및 높이 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
