맨록 칼럼 (1032)
Manlock column (1032)은 기둥에 홀 그룹을 생성하여 맨록 장치에 앵커 지점을 제공하며, 이는 볼트 체결 시 안전한 작업 조건을 확보하기 위해 사용됩니다. 컴포넌트가 볼트를 생성하지 않습니다. 위쪽 방향이 부재와 직교가 아닌 경우 웨브 홀이 비스듬히 배치됩니다.
생성된 객체
-
홀
용도
| 문제 | 설명 |
|---|---|
 |
기둥에 생성된 홀 그룹 |
|
|
기둥의 맨록 홀 |
선택 순서
-
부재(기둥)를 선택합니다.
-
홀 그룹의 위치를 선택합니다.
위치를 선택하면 홀 그룹이 자동으로 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
홀 그룹 |
그림 탭
그림 탭을 사용하여 홀 위치를 정의합니다.

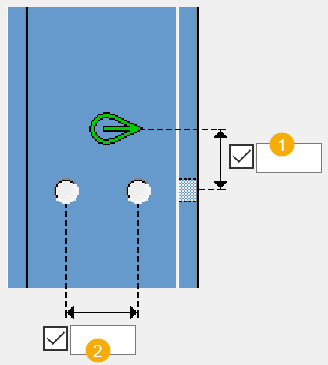

홀 위치
| 설명 | 기본값 | |
|---|---|---|
|
1 |
선택한 점과 홀 사이의 거리. 음수 값을 선택하면 홀이 X 방향으로 배치됩니다. |
300 mm |
|
2 |
웨브 홀 사이의 거리. 기본값인 0은 단일 홀을 생성합니다. 양수 값을 입력하여 이중 홀을 생성합니다. |
0 |
| 설명 | ||
|---|---|---|
|
1 |
플랜지 홀 사이의 거리. 0을 입력하여 단일 홀을 생성합니다. |
90 mmm |
매개변수 탭
매개변수 탭을 사용하여 홀 그룹 위치 및 가장자리 치수, 볼트 표준 및 직경을 정의합니다.
홀 그룹 위치
| 옵션 | 설명 |
|---|---|
|
|
기본값 홀 그룹이 웨브와 플랜지 양쪽에 모두 배치됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
홀 그룹이 웨브에 배치됩니다. |
|
|
홀 그룹이 플랜지에 배치됩니다. |
|
|
홀 그룹이 웨브와 플랜지 양쪽에 모두 배치됩니다. |
볼트 속성
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
볼트 표준 |
볼트 표준을 선택합니다. |
|
|
직경 |
플랜지 및 웨브 홀의 볼트 직경. |
22 mm 홀 직경은 기본적으로 볼트 직경보다 1mm 큽니다. |
|
허용오차 |
볼트 허용오차 |
웨브 홀 오프셋
| 옵션 | 설명 |
|---|---|
|
|
기본값 보 상단 플랜지부터 가장자리 거리. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
보 상단 플랜지부터 가장자리 거리. |
|
|
보 하단 플랜지부터 가장자리 거리. |
|
|
보 웨브 중앙부터 오프셋. |
플랜지 홀 오프셋
| 옵션 | 설명 |
|---|---|
|
|
기본값 보 플랜지 중앙부터 오프셋. 양수 또는 음수 값을 사용하여 오프셋 측면을 결정할 수 있습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
플랜지 가장자리부터 가장자리 거리. |
|
|
플랜지 가장자리부터 가장자리 거리. |
|
|
보 플랜지 중앙부터 오프셋. 양수 또는 음수 값을 사용하여 오프셋 측면을 결정할 수 있습니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
