Simple base plate 2 (1031)

Simple Base Plate 2(1031)는 기둥 또는 보 단부에 접합되는 베이스 플레이트를 생성합니다.

생성된 객체

Base plate
스티프너(W 프로 파일에만 해당)
전단 키
레벨링 플레이트
용접부

용도


문제	설명
	기둥 단부에서 생성된 베이스 플레이트

선택 순서

메인 부재(기둥 또는 보)를 선택합니다.
위치를 선택합니다.

상세가 자동 생성됩니다.

부재 식별 키


	설명
1	Base plate
2	Stiffeners
3	전단 키

그림 탭

그림 탭을 사용하여 플레이트 위치 및 모서리 절단부를 정의합니다.

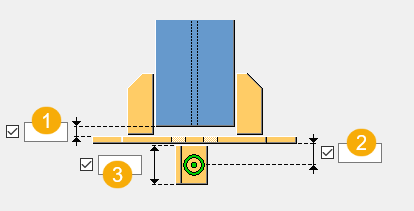

치수


	설명
1	기둥 하단 가장자리에서 오프셋 베이스 플레이트.
2	컴포넌트 입력 점에서 베이스 플레이트 하단까지 거리. 컴포넌트 생성을 위해 선택한 점에서 베이스 플레이트를 오프셋할 수 있습니다.
3	전단 키 높이

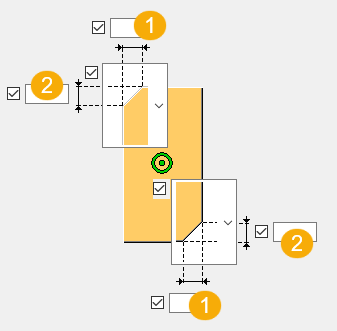

베이스 플레이트 모서리 절단부


	설명
1	수평 모서리 절단부 치수.
2	수직 모서리 절단부 치수.

부재 탭

부재 탭을 사용하여 플레이트 속성을 정의합니다.

부재


옵션	설명
베이스 플레이트	베이스 플레이트의 두께, 너비 및 높이.
스티프너	스티프너의 두께, 너비 및 높이
키 프로파일	프로파일 카탈로그에서 와셔 전단 키를 선택합니다.
레벨링 플레이트	레벨링 플레이트의 두께.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 베이스 플레이트 모서리 형상, 응축 홀, 전단 키 생성 및 레벨링 플레이트 추가 길이를 정의합니다.


옵션	설명
플레이트 랩 어라운드	베이스 플레이트는 열과 볼트, 볼트 또는 기둥 주위에서 자동으로 줄바꿈할지 여부를 정의합니다. 볼트 및 기둥 주위 주위 볼트 원형 기둥
응축 홀 측면 1-4	특정한 닫힌 프로파일의 측면 벽체(예: 할로우 단면, 상자 단면 등)에 1-4 응축 홀을 정의합니다. 숫자 1, 2, 3, 4를 사용하여 원하는 조합을 입력할 수 있습니다. 컴포넌트의 위쪽 방향이 프로파일 벽체에서 첫 번째 응축 홀 1의 배치를 결정하며, 다음 응축 홀 2-4는 다음 프로파일 벽체에 시계 방향으로 회전하여 배치됩니다. 반원형 홀은 지지되는 닫힌 중공 프로파일의 하단 끝에 배치됩니다.
응축 홀 직경	응축 구멍의 직경을 정의합니다.

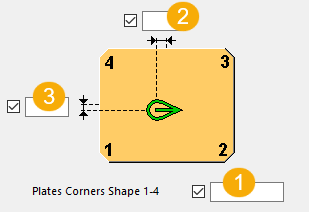

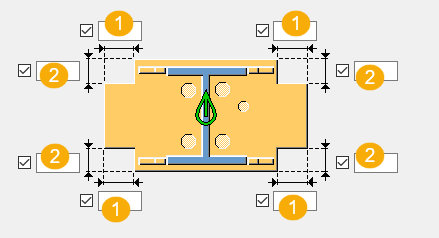

베이스 플레이트 모서리 형상


	설명
1	모양을 변경할 플레이트 모서리를 정의합니다. 모서리 번호는 임의의 순서로 입력할 수 있습니다. 숫자를 입력하지 않으면 모서리는 바뀌지 않습니다.
2	볼트 중심선에서 플레이트의 수평 오프셋을 정의합니다. 이 오프셋은 플레이트 랩 어라운드를 자동으로 설정할 때 적용됩니다.
3	볼트 중심선에서 플레이트의 수직 오프셋을 정의합니다. 이 오프셋은 플레이트 랩 어라운드를 자동으로 설정할 때 적용됩니다.

전단 키 오프셋 및 회전


	설명
1	전단 키의 수평 오프셋을 정의합니다.
2	전단 키의 수직 오프셋을 정의합니다.
3	기둥 중심선을 중심으로 전단 키의 회전을 정의합니다.

전단 키 생성


옵션	설명
	기본값 전단 키가 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	전단 키가 생성됩니다.
	전단 키가 생성되지 않습니다.

레벨링 플레이트 크기


	설명
1	레벨 링 플레이트 추가 길이를 정의합니다.

볼트 탭

볼트 탭을 사용하여 볼트 속성을 제어합니다.

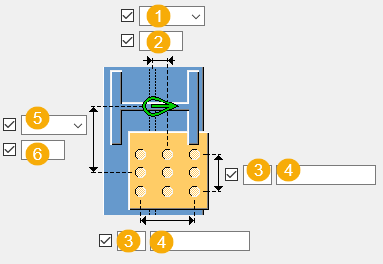

볼트 그룹 치수


	설명
1	수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지 중간: 볼트 중심선에서 보조 부재 중심선까지 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지
2	수직 볼트 그룹 위치에 대한 치수.
3	볼트 개수
4	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.
5	수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지 중간: 보조 부재의 중심선에서 볼트의 중심선까지 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지
6	수평 볼트 그룹 위치에 대한 치수.

볼트 그룹 회전


	설명
1	기둥 웹에서 측정한 기둥 중심선을 중심으로 볼트 그룹 회전을 정의합니다.

볼트 삭제


옵션	설명
볼트 삭제를 위한 가장자리 여유치	볼트 삭제를 위한 최소 볼트 가장자리 거리를 정의합니다. 볼트 중심에서 플레이트 가장자리까지 측정한 거리.
볼트 제거	삭제할 볼트를 정의합니다. 첫 번째 행의 첫 번째 볼트부터 마지막 행의 마지막 볼트까지 볼트 번호를 입력합니다(예: `1 3 10`). `A`또는 `a`를 입력하여 모든 볼트를 삭제합니다.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

체결 길이

Tekla Structures에서 볼트 체결을 위한 부재의 단면을 검색하는 깊이를 정의합니다. 플랜지 1개 또는 2개 중 볼트가 관통하는 플랜지 개수를 결정할 수 있습니다.

설명

주석을 정의할 수 있습니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

스티프너 탭

스티프너 탭을 사용하여 스티프너 치수 및 모따기를 정의합니다.

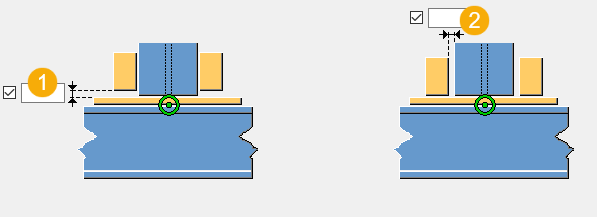

스티프너 오프셋


	설명
1	베이스 플레이트에서 스티프너 오프셋.
2	기둥에서 스티프너 오프셋.

스티프너 위치


	설명
1	베이스 플레이트 가장자리의 스티프너 위치.
2	스티프너가 생성되는 측면을 정의합니다.

모따기 치수


	설명
1	모따기의 수평 치수.
2	모따기의 수직 치수.

모따기 유형


옵션	설명
	기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다.
	선 모따기
	볼록 모따기
	오목 모따기
	모따기 없음

그라우팅 홀 탭

그라우팅 홀 탭을 사용하여 그라우트 홀 치수를 정의합니다.

그라우트 홀

홀 제거에서 일부 또는 모든 그라우트 홀을 삭제할지 여부를 정의할 수 있습니다.

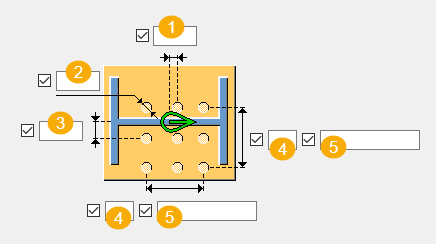

그라우트 홀 치수


	설명
1	기둥 중심에서 웨브 방향으로 그라우트 홀의 위치
2	그라우트 홀 직경
3	기둥 중심에서 플랜지 방향으로 그라우트 홀의 위치
4	그라우트 홀의 개수.
5	그라우트 홀 간격 스페이스를 사용하여 간격 값을 구분합니다. 홀 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
