덕트 홀 슬리브 (1029)
Duct hole sleeve (1029)는 보 또는 기둥을 통해 덕트 홀 또는 슬리브를 생성합니다. 구멍이나 슬리브의 직경을 조정할 수 있습니다. 구멍이 충분히 크면 스티프너를 웨브에 추가하여 부재를 강화할 수 있습니다. 스티프너는 웨브의 앞면, 뒷면 또는 양쪽에 위치할 수 있습니다. 피팅 또는 용접 목적으로 슬리브와 웨브 사이에 간격이 생성될 수 있습니다. 필요한 경우 내부 웨브 홀 가장자리와 스티프너 내부 가장자리 사이의 간격도 생성될 수 있습니다.
생성된 객체
-
덕트 홀
-
슬리브
-
스티프너(옵션)
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|

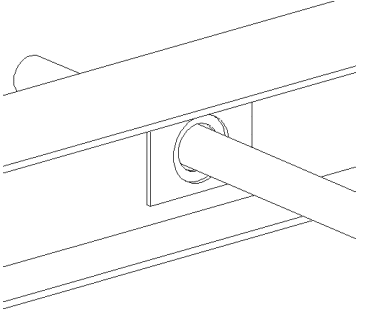

보의 덕트 구멍. |
선택 순서
-
덕트가 통과할 부재(보 또는 기둥)를 선택합니다.
-
덕트 홀의 위치를 선택합니다.
위치를 선택하면 덕트 홀이 자동으로 생성됩니다.

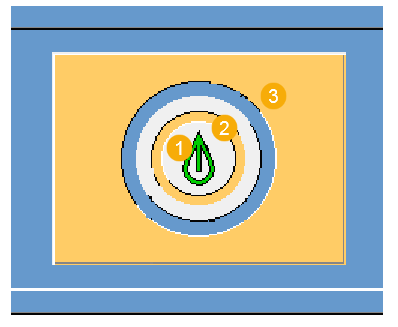

부재 식별 키
| 설명 | |
|---|---|
|
1 |
덕트 홀 |
|
2 |
슬리브 |
|
3 |
스티프너 |
그림 탭
그림 탭을 사용하여 덕트 홀 치수를 정의합니다. 가능한 슬리브의 길이와 위치도 정의할 수 있습니다.

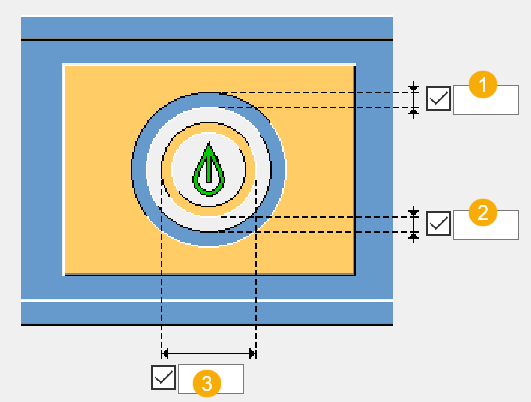

치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
내부 웨브 홀 가장자리에서 스티프너 내부 가장자리까지의 거리. 스티프너가 있는 경우에만 적용됩니다. |
20 |
|
2 |
슬리브와 웨브 사이의 간격 크기. |
0 |
|
3 |
웨브에서 절단할 홀의 직경. 슬리브가 없는 경우에만 적용됩니다. |
0.25*빔 높이 |
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
슬리브의 길이. |
2* 빔 너비 |
|
2 |
보에 수직인 슬리브의 오프셋입니다. |
0 |
부재 탭
부재 탭을 사용하여 스티프너 및 슬리브의 속성을 제어합니다.
부재
|
옵션 |
설명 |
|---|---|
|
스티프너 |
스티프너의 두께, 너비 및 높이. |
|
슬리브 |
프로파일 카탈로그에서 슬리브 프로파일을 선택합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭

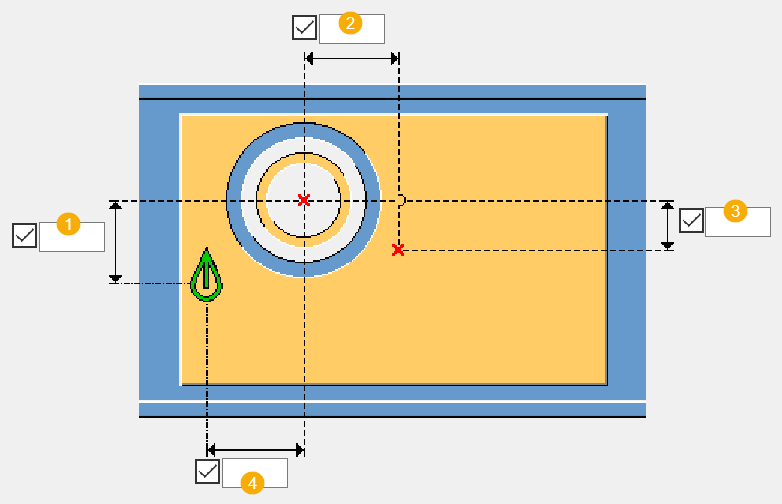

매개변수 탭을 사용하여 홀 및 슬리브의 속성과 스티프너의 위치를 정의합니다.
|
설명 |
|
|---|---|
|
1 |
홀 중심과 상세 원점 사이의 수직 거리. |
|
2 |
홀 중심과 스티프너 중심 사이의 수평 거리 |
|
3 |
홀 중심과 스티프너 중심 사이의 수직 거리. |
|
4 |
홀 중심과 상세 원점 사이의 수평 거리. |
슬리브
|
옵션 |
설명 |
|---|---|
 |
기본값 덕트 홀만 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
 |
덕트 홀만 생성됩니다. |
 |
덕트 홀과 슬리브가 생성됩니다. |
스티프너 위치
|
옵션 |
설명 |
|---|---|
 |
기본값 스티프너 없음 이 옵션은 오토디폴트 변경할 수 있습니다. |
 |
스티프너 없음 |
 |
웨브 전면의 스티프너 |
 |
웨브 뒷면의 스티프너 |
 |
웨브 양쪽의 스티프너 |
