수평 스티프너 (1017)
수평 스티프너(1017) 는 보에서 선택한 위치에 4개의 수평 스티프너 플레이트를 생성합니다.
생성된 객체
-
Stiffeners
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
수평 스티프너가 생성되었습니다. |
|
|
평행 스티프너가 생성되었습니다. |
선택 순서
-
보를 선택합니다.
영역 선택을 사용하여 여러 보를 선택할 수 있습니다.
-
보에서 위치를 선택합니다.
위치를 선택하면 스티프너 플레이트가 자동으로 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
상부 스티프너 |
|
2 |
하부 스티프너 |

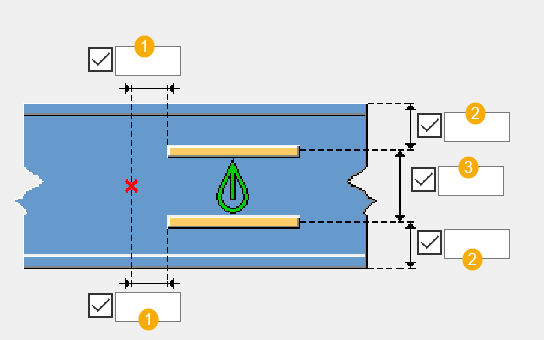

그림 탭
그림 탭을 사용하여 상세의 지오메트리를 제어합니다.
치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
스티프너와 보에서 선택한 점 사이의 수평 거리. |
0 |
|
2 |
스티프너와 보 플랜지 사이의 수직 거리. |
0.25*빔 높이 |
|
3 |
상부 스티프너와 하부 스티프너 사이의 수직 거리. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
상부 스티프너 |
상부 스티프너의 두께, 너비 및 높이. |
두께 = 빔 상부 플랜지 두께 너비 = 0.5*(상부 플랜지 너비-웨브 두께) 높이 = 300 mm |
|
하부 스티프너 |
하부 스티프너의 두께, 너비 및 높이 |
두께 = 보 하부 플랜지 두께 너비 = 0.5*(하부 플랜지 너비-웨브 두께) 높이 = 300 mm |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
