Open/Close angle ends (1050)
Open/Close angle ends (1050)는 프로파일을 절단하거나 굽혀서 앵글 프로파일 한쪽 단부의 개폐를 생성합니다.
용도
이 컴포넌트는 타워 브레이스에 사용되는 앵글 프로파일의 개폐 지점을 나타내는 상세 도면을 생성하는 데 사용합니다. 워크샵에서는 앵글 프로파일이 절단되지 않고, 제작됩니다.

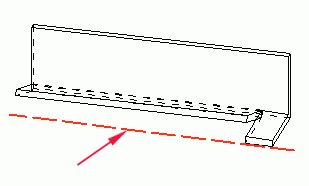

| 예제 | 예제 |
|---|---|
|
|
|
앵글 프로파일 내부 부분을 개방 또는 폐쇄하려면 Open/Close angle (1051) 컴포넌트를 사용합니다.
시작 전
-
앵글 프로파일을 생성합니다.
-
컴포넌트를 배치할 점을 생성합니다.
-
굽히려는 앵글 프로파일 레그의 외부 면과 평행하게 작업 평면을 설정합니다.
선택 순서
-
앵글 프로파일을 선택합니다.
-
앵글 프로파일 상의 점을 선택합니다.
점을 선택하면 컴포넌트가 생성됩니다.
매개변수 탭
매개변수 탭을 사용하여 컷 위치, 굽힘 각도, 개방 또는 폐쇄할 레그를 정의합니다.
| 옵션 | 설명 |
|---|---|
|
개방/폐쇄할 부분의 외부 길이 |
길이는 컴포넌트 생성을 위해 선택한 점부터 부재 기준선의 시작 부분을 향해 측정됩니다. |
|
개방/폐쇄할 부분의 내부 길이 |
길이는 컴포넌트 생성을 위해 선택한 점부터 부재 기준선의 단부를 향해 측정됩니다. |
|
개방/폐쇄 각도 |
굽힘 각도를 정의합니다. |
|
레그 개방/폐쇄 정의를 위한 스위치 |
개방 또는 폐쇄할 레그를 선택합니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
