Tapered column (S99)
Tapered column (S99)은 단일 빌트업 기둥을 테이퍼 또는 직선형으로 생성합니다.
생성된 객체
-
수직 웨브 플레이트
-
수직 외부 플랜지 플레이트
-
경사형 내부 플랜지 플레이트
-
상단 플레이트
-
플랜지 스티프너(2)
-
수평 스티프너(2)
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
스티프너로 모서리를 보강한 테이퍼 빌트업 기둥. 플랜지 스티프너:
|
|
|
직선형 빌트업 기둥 |
시작 전
선택할 점이 반드시 있어야 합니다.
선택 순서
-
기둥 위치를 선택합니다.
위치를 선택하면 기둥이 자동 생성됩니다.

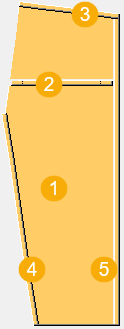

부재 식별 키
| 설명 | |
|---|---|
|
1 |
웨브 플레이트 |
|
2 |
수평 스티프너 |
|
3 |
상단 플레이트 |
|
4 |
내부 플랜지 플레이트 |
|
5 |
외부 플랜지 플레이트 |
그림 탭

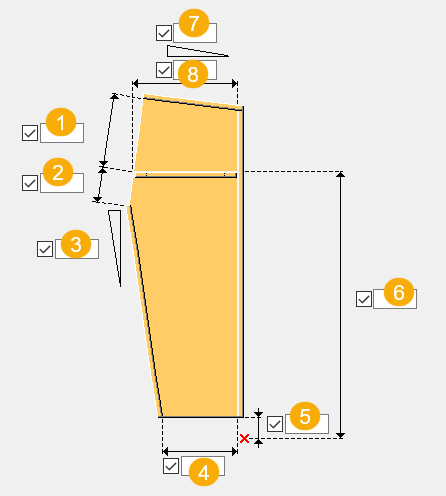

그림 탭을 사용하여 기둥 치수를 정의합니다.
치수
| 설명 | |
|---|---|
|
1 |
웨브 플레이트 상단 모서리부터 스티프너 상단까지 치수 |
|
2 |
스티프너 상단부터 웨브 플레이트의 내부 모서리까지 치수 |
|
3 |
내부 플랜지 플레이트 기울기 |
|
4 |
하단의 웨브 플레이트 너비 |
|
5 |
입력 지점에서 웨브 플레이트 수직 오프셋 |
|
6 |
입력 지점에서 수평 스티프너 상단까지 웨브 플레이트 치수 |
|
7 |
상단 플레이트 기울기 비율(예: 10%). |
|
8 |
수평 스티프너 길이 |
부재 탭
부재 탭을 사용하여 플레이트 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
웨브 |
웨브 두께 |
|
외부 플랜지, 내부 플랜지, 상단 플레이트, 수평 스티프너 |
매개변수 탭에서 프로파일을 선택합니다. |
|
플랜지 스티프너 |
플랜지 스티프너의 두께 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 플레이트 프로파일, 방향 및 치수를 정의합니다.
프로파일
| 옵션 | 설명 |
|---|---|
|
외부 플랜지 프로파일, 내부 플랜지 프로파일, 상단 플레이트 프로파일, 수평 스티프너 프로파일 |
플레이트의 프로파일 크기. std_flange_plates.dat 파일은 사용 가능한 플레이트 프로파일을 정의합니다. |
플랜지 이음 치수
플레이트가 std_flange_plates.dat 파일에 정의된 최대 플레이트 길이보다 긴 경우에는 Tekla Structures가 이음을 생성합니다.
| 설명 | |
|---|---|
|
1 |
내부 플랜지 이음 치수 |
|
2 |
외부 플랜지 이음 치수 |

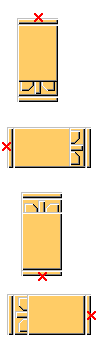

방향
| 옵션 | 설명 |
|---|---|
|
|
적절한 회전을 선택합니다. 기둥 웨브는 작업 평면을 기준으로 회전됩니다. |
추가 길이
| 설명 | |
|---|---|
|
1 |
외부 플랜지 추가 길이 |
|
2 |
상단 플레이트 추가 길이 |
수평 스티프너 모따기
| 설명 | |
|---|---|
|
1 |
수평 스티프너의 내부 모따기 치수. 기본값은 15입니다. |
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
