Tapered frame (S53)

Tapered frame (S53)은 빌트업 프레임 또는 빌트업 프레임의 부재를 생성합니다. 이음 재질의 테이퍼와 크기는 제어 가능합니다.

생성된 객체

  • 베이스 플레이트와 엔드 플레이트를 포함한 빌트업 기둥

  • 엔드 플레이트를 포함한 빌트업 보

용도

문제 설명

빌트업 프레임

1 보 1

2 보 2

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 기둥, 첫 번째 보 및 두 번째 보가 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성됩니다.

기울기 빌트업 프레임

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 기둥, 첫 번째 보 및 두 번째 보가 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성됩니다.

프레임의 절반만

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 기둥 및 첫 번째 보가 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성되지 않습니다.

베이스 플레이트와 엔드 플레이트를 포함한 빌트업 기둥

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 기둥이 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성되지 않습니다.

엔드 플레이트를 포함한 빌트업 보(1)

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 첫 번째 보가 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성되지 않습니다.

엔드 플레이트를 포함한 빌트업 보(2)

그림 탭에서 다음 옵션을 사용합니다.

  • 프레임 유형: 두 번째 보가 생성됩니다.

  • 대칭 유형: 대칭 프레임이 생성되지 않습니다.

제한 조건

글로벌 X 방향으로만 프레임을 생성합니다. Y 방향으로는 생성할 수 없습니다.

시작 전

선택할 점이 반드시 있어야 합니다.

선택 순서

  1. 기둥 위치를 선택합니다.

    위치를 선택하면 프레임이 자동 생성됩니다.

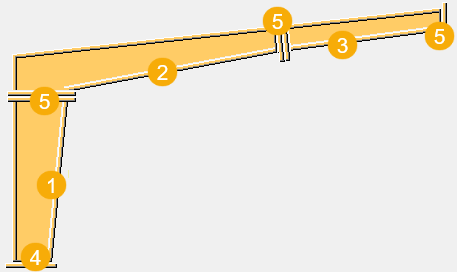

부재 식별 키

설명

1

2

첫 번째 보

3

두 번째 보

4

Base plate

5

엔드 플레이트

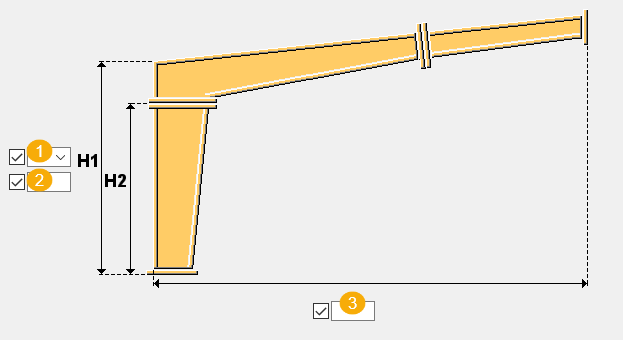

그림 탭

그림 탭을 사용하여 선택한 점에 대한 프레임 치수와 위치를 정의합니다.

치수

설명

1

정의할 높이 치수를 선택합니다.

2

높이를 정의합니다.

3

기둥 외부 가장자리부터 프레임 중심선까지 치수.

프레임 유형

옵션 설명

기둥이 생성됩니다.

첫 번째 보가 생성됩니다.

두 번째 보가 생성됩니다.

기둥 및 첫 번째 보가 생성됩니다.

기둥, 첫 번째 보 및 두 번째 보가 생성됩니다.

대칭 유형

옵션 설명

대칭 프레임이 생성되지 않습니다.

대칭 프레임이 생성됩니다.

부재 클래스

웨브 및 플랜지 플레이트, 베이스 플레이트, 엔드 플레이트의 클래스를 정의합니다.

부재 탭

부재 탭을 사용하여 플레이트 속성을 정의합니다.

부재

기둥 부재 설명

상단 플랜지 프로파일, 하단 플랜지 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

웨브 두께

기둥 웨브의 두께.

베이스 플레이트

베이스 플레이트의 두께 및 너비.

수평 엔드 플레이트

수평 엔드 플레이트의 두께 및 너비.

1 보 부재 설명

상단 플랜지 프로파일, 하단 플랜지 프로파일, 수직 플랜지 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

웨브 두께

첫 번째 보 웨브의 두께.

수평 엔드 플레이트

수평 엔드 플레이트의 두께 및 너비.

측면 엔드 플레이트

측면 엔드 플레이트의 두께 및 너비.

2 보 부재 설명

상단 플랜지 프로파일, 하단 플랜지 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

웨브 두께

두 번째 보 웨브의 두께.

왼쪽 엔드 플레이트

왼쪽 엔드 플레이트의 두께 및 너비.

오른쪽 엔드 플레이트

오른쪽 엔드 플레이트의 두께 및 너비.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

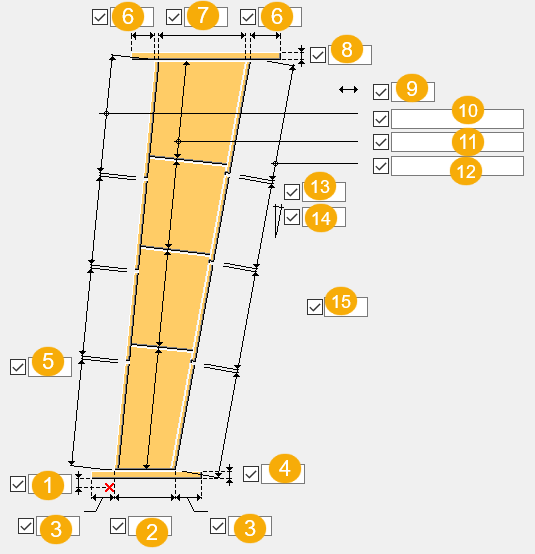

기둥 탭

기둥 탭을 사용하여 기둥 치수를 정의합니다.

치수

설명

1

첫 번째 선택한 점부터 기둥 단부까지 거리.

2

첫 번째 단부의 기둥 깊이.

이것은 사용자가 깊이 측정으로 선택하는 것에 따라 전체 기둥 또는 웨브의 높이입니다.

3

기둥 하단의 베이스 플레이트 연장 치수.

4

베이스 플레이트 두께.

5

상단 플랜지 플레이트 사이의 간격

6

기둥 상단의 엔드 플레이트 연장 치수.

7

두 번째 단부의 기둥 깊이.

이것은 사용자가 깊이 측정으로 선택하는 것에 따라 전체 기둥 또는 웨브의 높이입니다.

8

엔드 플레이트 두께.

9

기둥 단부 맞춤 치수.

10

상단 플랜지 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 플랜지를 생성하려면 상자를 비워 둡니다.

11

웨브 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 웨브를 생성하려면 상자를 비워 둡니다.

12

하단 플랜지 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 플랜지를 생성하려면 상자를 비워 둡니다.

13

하단 플랜지 플레이트 사이의 간격

14

기둥의 기울기(백분율).

15

기둥 회전 치수.

기둥 단부 정렬

옵션 설명

수직 또는 수평으로 절단됩니다.

상단 플랜지와 직각으로 절단됩니다.

현재 작업 평면 위치에 따라 절단됩니다.

기둥 회전

옵션 설명

기둥 회전 방법을 선택하고 회전 치수를 정의합니다.

선택한 점에 대한 기둥 위치

옵션 설명

선택한 점이 기둥 플랜지에 위치하도록 기둥을 이동합니다.

선택한 점이 기둥 웨브에 위치하도록 기둥을 이동합니다.

선택한 점이 기둥 단면 중간에 위치하도록 기둥을 이동합니다.

웨브 플레이트의 방향

옵션 설명

웨브 플레이트가 상단 플랜지와 직각으로 절단됩니다.

웨브 플레이트가 수직으로 절단됩니다.

깊이 측정

옵션 설명

이 옵션의 깊이는 웨브의 깊이입니다.

깊이는 상단 및 하단 플랜지의 외부 표면에서 계산됩니다.

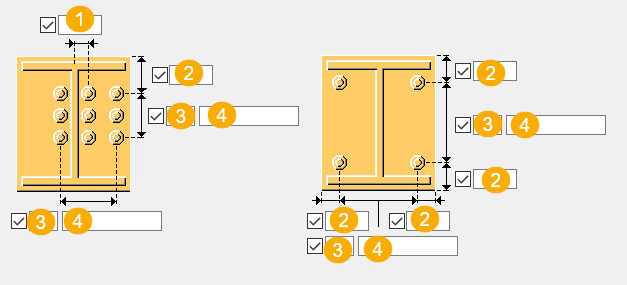

기둥 2 탭

기둥 2 탭을 사용하여 베이스 플레이트 볼트 그룹 치수 및 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수.

2

볼트 개수

3

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

4

수직 볼트 그룹 위치에 대한 치수.

5

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

볼트 생성

옵션 설명

홀이 생성됩니다.

볼트가 생성됩니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

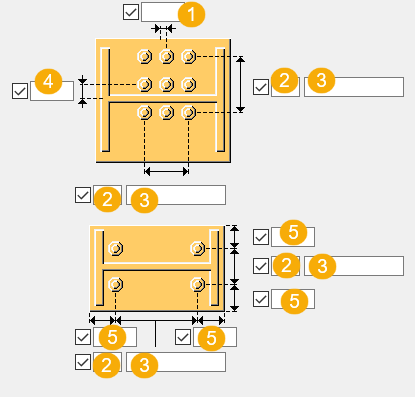

기둥 3 탭

기둥 3 탭을 사용하여 기둥 및 첫 번째 보 사이의 엔드 플레이트 볼트 그룹 치수와 속성을 정의합니다.

볼트 그룹 치수

설명

1

수직 볼트 그룹 위치에 대한 치수.

2

볼트 개수

3

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

4

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

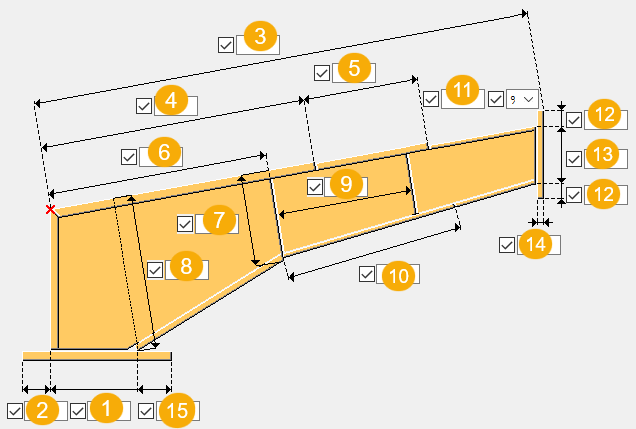

보 1 탭

보 1 탭을 사용하여 첫 번째 보의 치수를 정의합니다.

치수

설명

1

첫 번째 단부의 보 깊이

2

첫 번째 선택한 점부터 보 단부까지 거리.

3

상단 플랜지의 길이.

4

첫 번째 플랜지 간격에 대한 상단 플랜지 플레이트의 길이.

5

두 번째 플랜지 간격에 대한 상단 플랜지 플레이트의 길이.

6

경사 각도에 대한 상단 플랜지의 길이.

7

경사 각도의 보 웨브 높이.

8

기둥 단부의 보 웨브 높이.

9

웨브 플레이트의 길이.

10

하단 플랜지 플레이트의 길이.

11

보의 수평 경사(백분율 또는 도).

12

엔드 플레이트 연장 치수.

13

두 번째 단부의 보 깊이

14

엔드 플레이트 두께.

15

엔드 플레이트 연장 치수.

웨브 플레이트의 방향

옵션 설명

웨브 플레이트가 상단 플랜지와 직각으로 절단됩니다.

웨브 플레이트가 수직으로 절단됩니다.

보 단부 정렬

옵션 설명

수직 또는 수평으로 절단됩니다.

상단 플랜지와 직각으로 절단됩니다.

보 길이

옵션 설명

경사진 보 길이

수평 보 길이

보 높이

옵션 설명

직각 보 높이

수직 보 높이

보 하단 컷부

옵션 설명

보 하단 웨브가 절단됩니다.

보 하단이 엔드 플레이트에 피팅됩니다.

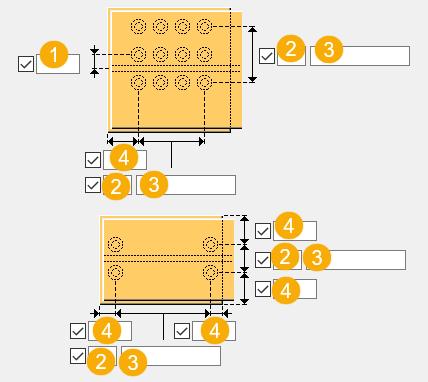

보 1_2 탭

보 1_2 탭을 사용하여 첫 번째 보와 두 번째 보 사이 엔드 플레이트 볼트 그룹 치수와 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수.

2

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

3

볼트 개수

4

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

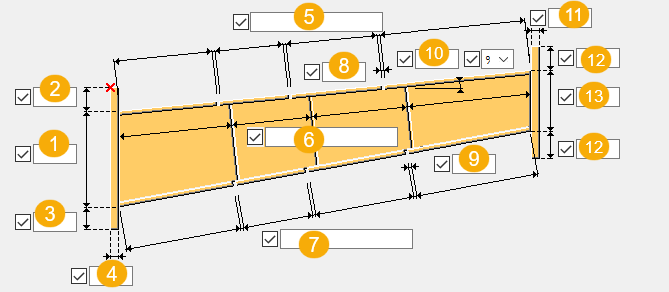

보 2 탭

보 2 탭을 사용하여 두 번째 보의 치수를 정의합니다.

치수

설명

1

첫 번째 단부의 보 깊이

2

첫 번째 선택한 점부터 보 단부까지 거리.

3

첫 번째 끝의 엔드 플레이트 연장.

4

첫 번째 끝의 엔드 플레이트 두께.

5

상단 플랜지 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 플랜지 또는 웨브를 생성하려면 공백을 남겨둡니다.

6

웨브 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 플랜지 또는 웨브를 생성하려면 공백을 남겨둡니다.

7

하단 플랜지 플레이트의 길이.

예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다.

단일 플레이트에서 플랜지 또는 웨브를 생성하려면 공백을 남겨둡니다.

8

상단 플랜지 플레이트 사이의 간격

9

하단 플랜지 플레이트 사이의 간격

10

보의 수평 경사(백분율 또는 도).

11

두 번째 끝의 엔드 플레이트 두께.

12

두 번째 끝의 엔드 플레이트 연장.

13

두 번째 단부의 보 깊이

이것은 사용자가 깊이 측정으로 선택하는 것에 따라 전체 보 또는 웨브의 높이입니다.

선택한 점에 대한 보 위치

옵션 옵션 설명

선택한 점이 보 플랜지에 위치하도록 보를 이동합니다.

선택한 점이 보 웨브에 위치하도록 보를 이동합니다.

선택한 점이 보 단면 중간에 위치하도록 보를 이동합니다.

보 단부 정렬

옵션 옵션 옵션

수직 또는 수평으로 절단됩니다.

상단 플랜지와 직각으로 절단됩니다.

현재 작업 평면 위치에 따라 절단됩니다.

웨브 플레이트의 방향

옵션 설명

웨브 플레이트가 상단 플랜지와 직각으로 절단됩니다.

웨브 플레이트가 수직으로 절단됩니다.

깊이 측정

옵션 설명

깊이는 상단 및 하단 플랜지의 외부 표면에서 계산됩니다.

이 옵션의 깊이는 웨브의 깊이입니다.

보 2_2 탭

보 2_2 탭을 사용하여 두 번째 보 사이 힙의 엔드 플레이트 볼트 그룹 치수와 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수.

2

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

3

볼트 개수

4

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
