Tapered column 2 (S44)
Tapered column 2 (S44)는 용접된 빌트업 기둥을 테이퍼 또는 직선형으로 생성합니다. 이음 재질의 테이퍼와 크기는 제어 가능합니다.
생성된 객체
-
웨브 플레이트
-
상단 플랜지 플레이트
-
하단 플랜지 플레이트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
플랜지 플레이트 2개와 웨브 플레이트 1개를 이용해 제작한 단순 직선형 기둥 |
|
|
여러 플레이트로 웨브, 상단 및 하단 플랜지를 형성하여 더욱 복잡해진 테이퍼 기둥. |
시작 전
선택할 점이 반드시 있어야 합니다.
선택 순서
-
기둥 위치를 선택합니다.
위치를 선택하면 기둥이 자동 생성됩니다.

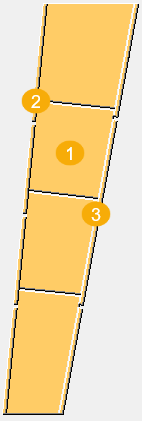

부재 식별 키
| 설명 | |
|---|---|
|
1 |
웨브 플레이트 |
|
2 |
상단 플랜지 플레이트 |
|
3 |
하단 플랜지 플레이트 |
그림 탭

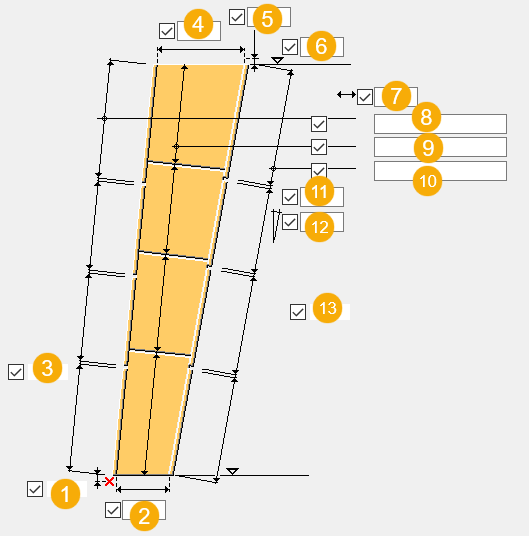

그림 탭을 사용하여 선택한 점에 대한 기둥 치수와 위치를 정의합니다.
치수
| 설명 | |
|---|---|
|
1 |
첫 번째 선택한 점부터 기둥 단부까지 거리. |
|
2 |
첫 번째 끝의 기둥 너비. |
|
3 |
상단 플랜지 플레이트 사이의 간격 |
|
4 |
두 번째 끝의 기둥 너비. |
|
5 |
마지막 선택한 점부터 기둥 단부까지 거리. |
|
6 |
기둥 높이. |
|
7 |
기둥 단부 맞춤 치수. |
|
8 |
상단 플랜지 플레이트의 길이. 예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다. 단일 플레이트에서 플랜지 또는 웨브를 생성하려면 상자를 비워 둡니다. |
|
9 |
웨브 플레이트의 길이. 예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다. 단일 플레이트에서 플랜지 또는 웨브를 생성하려면 상자를 비워 둡니다. |
|
10 |
하단 플랜지 플레이트의 길이. 예를 들어 1미터 단면 4개가 필요하면 4*1000을 입력합니다. 단일 플레이트에서 플랜지 또는 웨브를 생성하려면 상자를 비워 둡니다. |
|
11 |
하단 플랜지 플레이트 사이의 간격 |
|
12 |
보의 수평 경사(백분율). |
|
13 |
기둥 회전 치수. |
기둥 회전
| 옵션 | 설명 |
|---|---|
|
|
기둥 회전 방법을 선택하고 회전 치수를 정의합니다. |
선택한 점에 대한 기둥 위치
| 옵션 | 설명 |
|---|---|
|
|
선택한 점이 기둥 플랜지에 위치하도록 기둥을 이동합니다. |
|
|
선택한 점이 기둥 웨브에 위치하도록 기둥을 이동합니다. |
|
|
선택한 점이 기둥 단면 중간에 위치하도록 기둥을 이동합니다. |
|
|
선택한 점이 기둥 웨브에 위치하도록 기둥을 이동합니다. |
|
|
선택한 점이 기둥 플랜지에 위치하도록 기둥을 이동합니다. |
웨브 플레이트의 방향
| 옵션 | 설명 |
|---|---|
|
|
웨브 플레이트가 상단 플랜지와 직각으로 절단됩니다. |
|
|
웨브 플레이트가 수직으로 절단됩니다. |
기둥 단부 정렬
| 옵션 | 설명 |
|---|---|
|
|
수직 또는 수평으로 절단됩니다. |
|
|
상단 플랜지와 직각으로 절단됩니다. |
|
|
현재 작업 평면 위치에 따라 절단됩니다. |
깊이 측정
| 옵션 | 설명 |
|---|---|
|
|
깊이는 상단 및 하단 플랜지의 외부 표면에서 계산됩니다. |
|
|
이 옵션의 깊이는 웨브의 깊이입니다. |
기둥 플랜지
| 옵션 | 설명 |
|---|---|
|
|
기둥 플랜지는 웨브에 직각으로 피팅됩니다. |
|
|
기둥 플랜지가 웨브와 정렬됩니다. |
부재 탭
부재 탭을 사용하여 플레이트 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
상단 플랜지 프로파일 |
프로파일 카탈로그에서 프로파일을 선택합니다. |
|
하단 플랜지 프로파일 |
프로파일 카탈로그에서 프로파일을 선택합니다. |
|
웨브 플레이트 두께 |
웨브 플레이트의 두께. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
