Cross plate profile (S33)
Cross plate profile (S33)은 함께 용접된 플레이트 7개를 사용하여 빌트업 보를 생성합니다.
생성된 객체
-
Plates (7)
용도
| 문제 | 설명 |
|---|---|
|
|
플레이트 7개를 함께 용접한 직선형 빌트업 보. |
사용 금지
테이퍼 빌트업 보
시작 전
선택할 두 점이 반드시 있어야 합니다.
선택 순서
-
보의 시작점을 선택합니다.
-
보의 끝점을 선택합니다.
끝점을 선택하면 보가 자동으로 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
횡단 플레이트. 7개 플레이트가 생성됩니다. |
그림 탭
그림 탭을 사용하여 치수를 정의합니다.

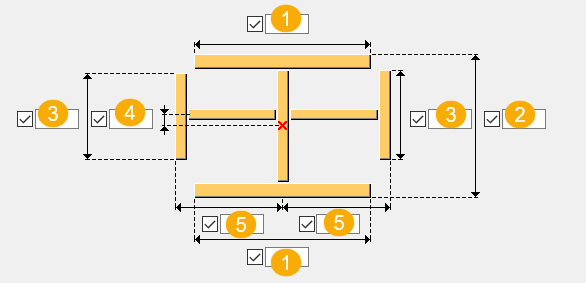

치수
| 설명 | |
|---|---|
|
1 |
보 너비 |
|
2 |
보 높이 |
|
3 |
플레이트의 높이 |
|
4 |
수직 부재에 대한 수평 부재의 위치를 조정합니다. 기본적으로 편심은 0입니다. 플레이트는 수직 플레이트의 중간에 접합됩니다. |
|
5 |
수직 플레이트 중심선으로의 플레이트 가장자리 치수. |
부재 탭
부재 탭을 사용하여 플레이트 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
상단 플랜지 |
상단 플랜지의 두께. |
|
하단 플랜지 |
하단 플랜지의 두께. |
|
수직 웨브 |
수직 웨브의 두께. |
|
왼쪽 플랜지 |
왼쪽 플랜지의 두께. |
|
오른쪽 플랜지 |
오른쪽 플랜지의 두께. |
|
왼쪽 웨브 |
왼쪽 웨브의 두께. |
|
오른쪽 웨브 |
오른쪽 웨브의 두께. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 부재 이름, 클래스, 피니시를 정의하고 위치, 회전 및 길이를 정의합니다.
|
옵션 |
설명 |
|---|---|
|
이름 |
플레이트의 이름, 클래스 및 피니시를 정의합니다. |
|
클래스 |
|
|
피니시 |
|
|
|
음의 값을 입력하면 보의 길이가 줄어들고, 양의 값을 입력하면 보의 길이가 늘어납니다.
|
|
|

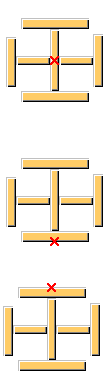

평면에서 위치를 선택하고 평면 오프셋에서 위치를 정의합니다. 부재 수평 위치를 참조하십시오. |
|
|

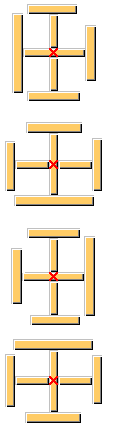

적절한 회전을 선택하고 회전 오프셋을 정의합니다. 부재 회전를 참조하십시오. |
|
|
깊이에서 위치를 선택하고 깊이 오프셋에서 위치를 정의합니다. 부재 위치 깊이를 참조하십시오. |
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
