Cross profile (S32)

Cross profile (S32)은 I 프로파일 웨브에 용접된 I 프로파일 1개와 T 프로파일 2개를 사용하여 빌트업 보를 생성합니다.

생성된 객체


문제	설명
	직선형 빌트업 보 I 프로파일에 용접되는 2개의 T 프로파일

테이퍼 빌트업 보

선택할 두 점이 있는지 확인합니다.


	설명
1	I 프로파일
2	T 프로파일

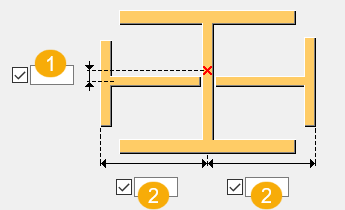

그림 탭을 사용하여 프로파일의 치수를 정의합니다.


	설명

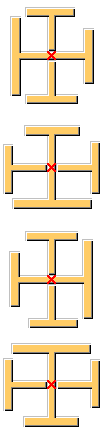

1	수직 부재에 대한 수평 부재의 위치를 조정합니다. 기본적으로 편심은 0입니다. T 프로파일은 I 프로파일 웨브의 중간에 접합됩니다.
2	I 프로파일 중심선에서의 T 프로파일 치수.

부재 탭을 사용하여 I 프로파일 및 T 프로파일 속성을 정의합니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭을 사용하여 부재 이름, 클래스, 피니시를 정의하고 위치, 회전 및 길이를 정의합니다.


옵션	설명
이름	프로파일의 이름, 클래스 및 피니시를 정의합니다.
클래스
피니시
	음의 값을 입력하면 보의 길이가 줄어들고, 양의 값을 입력하면 보의 길이가 늘어납니다. 첫 번째 선택한 보 단부를 이동시킵니다. 두 번째 선택한 보 단부를 이동시킵니다.
	평면에서 위치를 선택하고 평면 오프셋에서 위치를 정의합니다. 부재 수평 위치를 참조하십시오.
	적절한 회전을 선택하고 회전 오프셋을 정의합니다. 부재 회전를 참조하십시오.

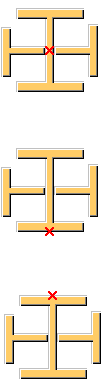

	깊이에서 위치를 선택하고 깊이 오프셋에서 위치를 정의합니다. 부재 위치 깊이를 참조하십시오.

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
