Box girder (S13)

Tekla Structures
수정됨: 22 3월 2021
2025
Tekla Structures

Box girder (S13)

Box girder (S13)는 박스 단면을 이용해 빌트업 보를 생성합니다.

생성된 객체

  • 빌트업 보

  • 용접부

용도

문제 설명

단면을 포함한 직선형 빌트업 보

사용 금지

테이퍼 빌트업 보

시작 전

선택할 두 점이 반드시 있어야 합니다.

선택 순서

  1. 보의 시작점을 선택합니다.

  2. 보의 끝점을 선택합니다.

    끝점을 선택하면 보가 자동으로 생성됩니다.

부재 식별 키

설명

1

상단 플랜지

2

하단 플랜지

3

왼쪽 웨브

4

오른쪽 웨브

그림 탭

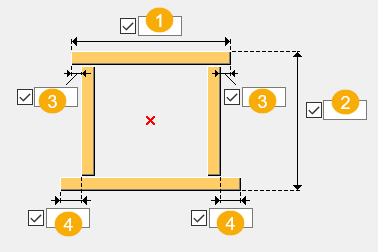

그림 탭을 사용하여 치수를 정의합니다.

치수

설명

1

보 너비

2

보 높이

3

상단 플랜지 연장 치수

4

하단 플랜지 연장 치수

부재 탭

부재 탭을 사용하여 부재 속성을 정의합니다.

부재

옵션 설명

상단 플랜지

상단 플랜지의 두께.

하단 플랜지

하단 플랜지의 두께.

왼쪽 웨브

왼쪽 웨브의 두께.

오른쪽 웨브

오른쪽 웨브의 두께.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 부재 이름, 클래스, 피니시를 정의하고 위치, 회전 및 길이를 정의합니다.

옵션

설명

이름

보의 이름, 클래스 및 피니시를 정의합니다.

클래스

피니시

음의 값을 입력하면 보의 길이가 줄어들고, 양의 값을 입력하면 보의 길이가 늘어납니다.

  1. 첫 번째 선택한 보 단부를 이동시킵니다.

  2. 두 번째 선택한 보 단부를 이동시킵니다.

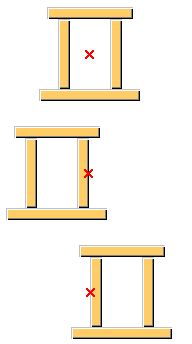

평면에서 위치를 선택하고 평면 오프셋에서 위치를 정의합니다.

부재 수평 위치를 참조하십시오.

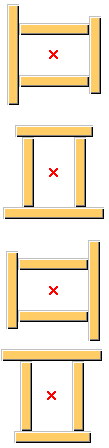

적절한 회전을 선택하고 회전 오프셋을 정의합니다.

부재 회전를 참조하십시오.

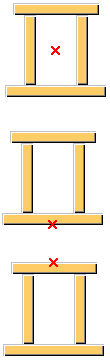

깊이에서 위치를 선택하고 깊이 오프셋에서 위치를 정의합니다.

부재 위치 깊이를 참조하십시오.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
