Tapered beam to beam (200)
Tapered beam to beam (200)은 테이퍼 보 사이에 접합부를 생성합니다.
생성된 객체
-
엔드 플레이트s (2)
-
플랜지 스티프너(4) (옵션)
-
웨브 스티프너(8) (옵션)
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
모든 스티프너 및 엔드 플레이트가 생성됩니다. 플레이트는 볼트 8개로 접합되나 볼트를 얼마든지 사용할 수 있습니다. |
시작 전
테이퍼 보 2개를 생성합니다.
선택 순서
-
메인 부재(첫 번째 보)의 웨브를 선택합니다.
-
보조 부재(두 번째 보)의 웨브를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
엔드 플레이트 |
|
2 |
웨브 스티프너 |
|
3 |
플랜지 스티프너 |
그림 탭
그림 탭을 사용하여 엔드 플레이트 및 스티프너의 치수, 스티프너의 위치, 보 플랜지의 피팅 여부를 정의합니다.

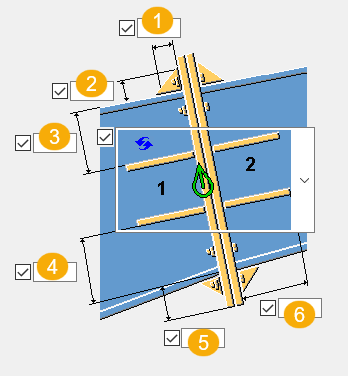

치수
| 설명 | |
|---|---|
|
1 |
플랜지 스티프너의 수평 치수. |
|
2 |
플랜지 스티프너의 수직 치수. |
|
3 |
보 플랜지까지 상단 웨브 스티프너 가장자리 거리. |
|
4 |
보 플랜지까지 하단 웨브 스티프너 가장자리 거리. |
|
5 |
보 가장자리에서 엔드 플레이트 치수. |
|
6 |
엔드 플레이트에서 웨브 스티프너 치수. |
웨브 스티프너
| 옵션 | 설명 |
|---|---|
|
|
기본값 상단 및 하단 웨브 스티프너가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
상단 및 하단 웨브 스티프너가 생성됩니다. |
|
|
상단 웨브 스티프너가 생성됩니다. |
|
|
하단 웨브 스티프너가 생성됩니다. |
|
|
웨브 스티프너가 생성되지 않습니다. |
보 플랜지
| 옵션 | 설명 |
|---|---|
|
|
기본값 보 플랜지가 보 축과 직각을 이룹니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
보 플랜지가 엔드 플레이트와 수평으로 피팅됩니다. |
|
|
보 플랜지가 보 축과 직각을 이룹니다. |
부재 탭
부재 탭을 사용하여 엔드 플레이트, 웨브 스티프너, 플랜지 스티프너의 속성을 정의합니다. 부재 두께를 0으로 설정하여 부재를 배제합니다.
부재
| 옵션 | 설명 |
|---|---|
|
엔드 플레이트 |
엔드 플레이트의 두께 및 너비. |
|
웨브 스티프너 |
웹 스티프너의 두께 및 너비. |
|
플랜지 스티프너 |
플랜지 스티프너의 두께. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
모따기 탭
모따기 탭을 사용하여 플랜지 및 웨브 스티프너 형상, 유형 및 치수를 정의합니다.
플랜지 스티프너
| 옵션 | 설명 |
|---|---|
|
|
기본값 베벨, 모따기 코너 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
베벨, 모따기 코너 |
|
|
정사각형, 모따기 코너 1개 |
|
|
정사각형, 모따기 코너 2개 |
모따기 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 모따기 없음 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
모따기 없음 |
|
|
선 모따기 |
|
|
볼록 호 모따기 |
|
|
오목 호 모따기 |

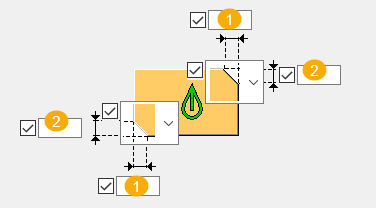

모따기 치수
웨브 및 플랜지 스티프너 모두에 대하여 모따기 치수를 정의할 수 있습니다.
| 설명 | |
|---|---|
|
1 |
수평 모따기 치수 |
|
2 |
수직 모따기 치수. |
볼트 탭
볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

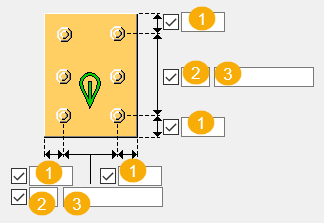

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
볼트 개수 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
