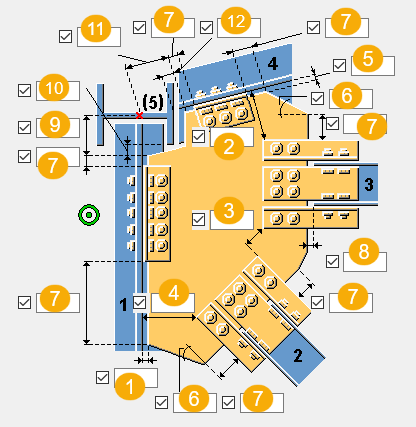

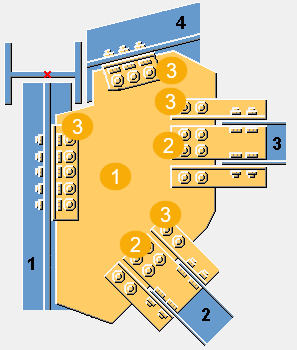

작업 지점 위치를 선택합니다. 기본 위치는 메인 부재 2개가 교차하는 지점입니다.

Tekla Structures는 컴포넌트의 작업 지점을 사용해 도면의 체크 치수와 부재 위치 치수를 계산합니다.

거셋

거셋 플레이트의 두께, 너비 및 높이.

접합 플레이트

접합 플레이트의 두께 및 높이.

상부 클립 앵글

하부 클립 앵글

프로파일 카탈로그에서 클립 앵글 프로파일을 선택합니다.

기본값

거셋 플레이트가 클립 앵글을 사용해 메인 부재에 접합됩니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

거셋 플레이트가 클립 앵글을 사용해 메인 부재에 접합됩니다.

거셋 플레이트에서 클립 앵글을 생성할 측면을 선택합니다.

거셋 플레이트가 접합 플레이트를 사용해 메인 부재에 접합됩니다.

거셋 플레이트에서 접합 플레이트를 생성할 측면을 선택합니다.

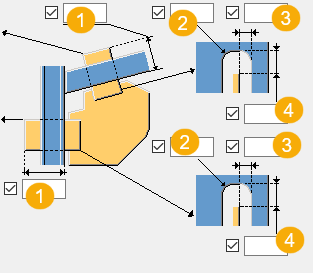

거셋 플레이트와 접합 플레이트 또는 클립 앵글 사이의 간격 치수를 정의합니다.

1

길이를 통한 접합 플레이트 절단

2

모따기 반경

3

수평 모따기 치수

4

수직 모따기 치수

기본값

길이가 긴 레그가 거셋 플레이트에 접합되도록 클립 앵글을 접합부에 배치합니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

길이가 긴 레그가 메인 부재에 접합되도록 클립 앵글을 접합부에 배치합니다.

기본값

이 옵션은 오토디폴트에서 변경할 수 있습니다.

이 옵션은 거셋 플레이트의 중량을 최적화합니다.

기본값

거셋 플레이트가 브레이스 중간에 배치됩니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다.

거셋 플레이트의 z 방향 이동 길이를 정의합니다.

거셋 플레이트의 y 방향 이동 길이를 정의합니다.

기본값

정사각형 노치

거셋 플레이트가 기둥과 충돌하는 경우에는 거셋 플레이트가 노칭되어 기둥 주위로 래핑합니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

정사각형 노치

베벨 노치

기본값

베벨 모따기

이 옵션은 오토디폴트 변경할 수 있습니다.

모따기 없음

노칭된 가장자리는 거셋 플레이트의 가장자리와 평행합니다.

베벨 모따기

원의 1/4로 계산된 원형 모따기

모따기의 수평 치수로 원의 직경을 입력합니다.

원의 3/4으로 계산된 원형 모따기

모따기의 수평 치수로 원의 직경을 입력합니다.

원의 중심점이 노치의 모서리가 됩니다.

거셋 플레이트의 모서리가 경사져 있습니다.

거셋 플레이트의 모서리를 노칭하거나 모따기하지 않습니다.

1

모따기의 수평 치수

2

모따기의 수직 치수

마지막 보조 부재와 두 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.

메인 부재와 첫 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.

Connection plate

접합 플레이트의 두께 및 너비.

접합 플레이트 프로파일을 선택합니다.

상부 클립 앵글

하부 클립 앵글

클립 앵글 프로파일을 선택합니다.

필러 플레이트

필러 플레이트의 두께, 너비 및 높이.

상부 전단 탭

상부 전단 탭의 두께, 너비 및 높이.

하부 전단 탭

하부 전단 탭의 높이.

브레이스 웨브와 거셋 플레이트 사이에 접합 플레이트를 하나 또는 두 개 생성할지 여부를 선택합니다.

접합 플레이트와 브레이스 웨브 사이에 필러 플레이트가 생성되는지 여부를 선택합니다.

필러 플레이트가 생성되지 않는 것이 기본값입니다.

필러 플레이트 생성 측면을 선택합니다.

2개의 접합 플레이트 생성을 선택한 경우 이 옵션을 사용할 수 있습니다.

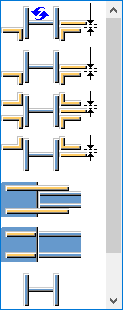

클립 앵글이나 전단 탭을 사용해 브레이스가 거셋 플레이트에 접합되는지 여부를 정의하고, 생성할 클립 앵글의 개수를 지정합니다.

기본 옵션은 브레이스 웨브 아래 클립 앵글 2개 생성입니다.

기본값

길이가 긴 레그가 거셋 플레이트에 접합되도록 클립 앵글을 접합부에 배치합니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

길이가 긴 레그가 메인 부재에 접합되도록 클립 앵글을 접합부에 배치합니다.

거셋 플레이트와 접합 플레이트 사이의 접합 유형(용접 또는 볼트)을 선택합니다.

필러 플레이트가 생성되면 필러 플레이트와 보조 부재 사이에 용접을 생성할지 여부를 선택하십시오.

접합 유형이 볼트인 경우 이 설정을 사용할 수 있습니다.

거셋 플레이트와 L 프로파일 사이의 접합 유형(용접 또는 볼트)을 선택합니다.

1

수평 간격 치수

2

수직 간격 치수

심 플레이트 1

심 플레이트 2

심 플레이트 3

심 플레이트의 두께, 너비 및 높이.

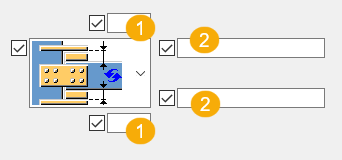

1

브레이스와 접합 플레이트 사이의 간격을 정의합니다.

2

상단 및 하단 플랜지에서 생성되는 심 플레이트 수를 정의합니다.

심 플레이트 프로파일 번호를 입력합니다. 1, 2 또는 3. 심 플레이트 탭의 상부 부재에 번호가 있습니다.

예를 들어 상단 플랜지에서 심 플레이트 3개를 생성하고 심 플레이트 1을 2회 사용하고 심 플레이트 1를 1회 사용하고자 하는 경우 1 1 2를 입력합니다. 처음 입력한 번호가 브레이스 플랜지에서 가장 가까운 심 플레이트입니다.

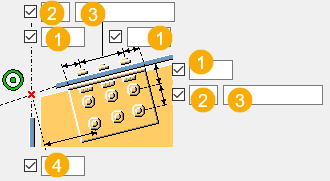

1

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

2

볼트 개수

3

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

4

작업 지점과 관련된 수직 볼트 그룹 치수.

작업 지점은 메인 부재의 중심선과 마지막 보조 부재 사이의 교차점입니다.

기본값

메인 부재가 튜브 프로파일인 경우에는 클립 앵글이 메인 부재에 용접되고, 보조 부재에 볼트로 체결됩니다. 그렇지 않으면 클립 앵글이 두 부재 모두에 볼트로 체결됩니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

자동

메인 부재가 튜브 프로파일인 경우에는 클립 앵글이 메인 부재에 용접되고, 보조 부재에 볼트로 체결됩니다. 그렇지 않으면 클립 앵글이 두 부재 모두에 볼트로 체결됩니다.

메인 부재는 볼트 체결되고, 보조 부재는 용접됩니다.

메인 부재는 용접되고, 보조 부재는 볼트로 체결됩니다.

두 부재 모두 볼트로 체결됩니다.

두 부재 모두 용접됩니다.

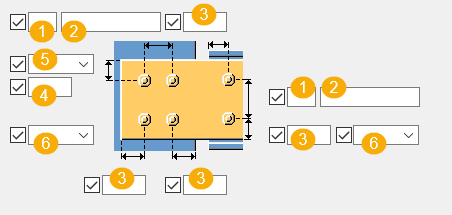

1

볼트 개수

2

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

수직 볼트 그룹 위치에 대한 치수.

5

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지



• 중간: 볼트 중심선에서 보조 부재 중심선까지



• 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지



6

볼트 유형을 선택합니다.

L 프로파일 가장자리에서 볼트 위치.

보조 부재 중심선에서 볼트 위치.

클립 앵글이 연장되는지 여부와 확장 측면을 선택합니다.

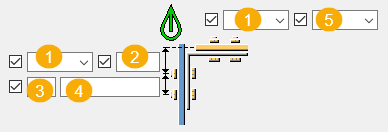

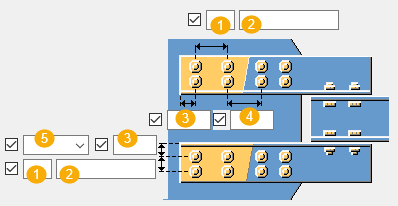

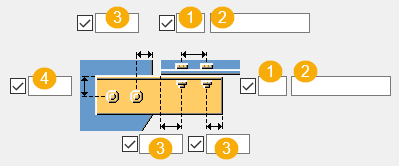

1

볼트 개수

2

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

클립 앵글 확장에서 볼트까지의 볼트 간격.

5

볼트 체결 장소.

1

상단 및 하단 용접 부위 홀에 대한 치수.

2

보조 부재 웹과 메인 부재 간 간격.

3

보조 부재 하단 플랜지와 메인 부재 간 간격.

기본값

원형 용접 부위 홀

이 옵션은 오토디폴트 변경할 수 있습니다.

원형 용접 부위 홀

정사각형 용접 부위 홀
