Windbrace connection (110)
Windbrace connection (110)은 브레이스를 거셋 플레이트에 볼트 체결한 후 다시 거셋 플레이트를 보나 기둥에 용접 또는 볼트 체결하여 브레이스 1~10개를 보나 기둥에 접합합니다.
브레이스의 위치는 아래와 같습니다.
-
보 또는 기둥과 동일한 작업 평면에 위치, 또는 경사형일 수 있음
-
보 또는 기둥과 동일한 측면, 혹은 각 측면
생성된 객체
-
거셋 플레이트
-
브레이스가 보 또는 기둥과 동일 평면에 위치하는 경우 거셋 플레이트 1개
-
브레이스가 보 또는 기둥의 양쪽 측면에 위치하는 경우 보 또는 기둥의 각 측면마다 거셋 플레이트 1개 플레이트는 워크샵에서 용접되어 접힌 거셋 플레이트를 형성합니다.
-
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
접힌 플레이트를 형성하기 위해 워크샵에서 용접된 거셋 플레이트 2개. 브레이스는 거셋 플레이트에 직접 볼트 체결됩니다. 브레이스 프로파일: L |
|
|
거셋 플레이트는 기둥에 용접됩니다. 브레이스 웨브는 거셋 플레이트에 볼트 체결됩니다. 스티프너가 생성되지 않습니다. 보 또는 기둥 프로파일: L 브레이스 프로파일: L |
시작 전
보 또는 기둥과 브레이스 1~10개를 생성합니다.
선택 순서
-
메인 부재(보 또는 기둥)를 선택합니다.
-
보조 부재(첫 번째 브레이스)를 선택합니다.
-
두 번째 보조 부재(두 번째 브레이스, 브레이스 최대 10개)를 선택합니다.
-
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
거셋 플레이트 |
그림 탭
그림 탭을 사용하여 메인 부재 양쪽 측면에 있는 브레이스 단부의 컷 옵션, 브레이스 클리어런스, 거셋 플레이트 치수를 정의합니다.

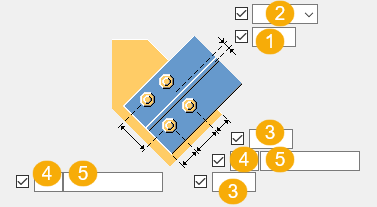

치수
| 설명 | |
|---|---|
|
1 |
거셋 플레이트 가장자리의 길이 이 값은 거셋 플레이트 형상에 영향을 끼칩니다. |
|
2 |
거셋 플레이트 모서리 각도(도) 이 값은 거셋 플레이트 형상에 영향을 끼칩니다. |
|
3 |
메인 부재부터 브레이스 가장자리 거리 |
|
4 |
메인 부재부터 거셋 플레이트 가장자리 거리 |
브레이스 단부 컷
| 옵션 | 설명 |
|---|---|
|
|
기본값 브레이스 단부가 정사각형으로 절단됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
브레이스 단부가 정사각형으로 절단됩니다. |
|
|
브레이스 단부가 직각으로 절단됩니다. |
거셋 탭
거셋 탭을 사용하여 거셋 플레이트 속성, 브레이스 노치 속성 및 용접을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
거셋 |
거셋 플레이트의 두께, 너비 및 높이 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
주: 다음 예는 사용할 수 있는 옵션 중 일부에 불과합니다. 그 밖에도 거셋 탭에서 다양한 옵션을 찾아볼 수 있습니다.
브레이스의 거셋 플레이트 위치
브레이스의 거셋 플레이트 위치를 정의합니다. 필요하다면 거셋 플레이트를 z 또는 y 방향으로 이동시켜 거셋 플레이트 위치를 미세하게 조정할 수 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 거셋 플레이트가 브레이스 중간에 배치됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다. |
|
|
거셋 플레이트의 z 방향 이동 길이를 정의합니다. |
|
|
거셋 플레이트의 y 방향 이동 길이를 정의합니다. |
거셋 플레이트 형상
거셋 플레이트의 중량을 최적화하는 옵션을 선택하면 브레이스 선택 순서가 브레이스 위치에 영향을 끼칠지 정의할 수 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
이 옵션은 거셋 플레이트의 중량을 최적화합니다. |
브레이스 위치
| 옵션 | 설명 |
|---|---|
|
|
기본값 브레이스 위치에 영향을 끼치지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
첫 번째로 선택한 브레이스가 메인 부재에 가장 가깝게 배치됩니다. |
브레이스 노치
| 옵션 | 설명 |
|---|---|
|
|
브레이스의 노치 여부를 선택합니다. 플레이트가 브레이스 플랜지와 충돌하거나 할로우 브레이스에 슬롯을 생성하려는 경우 사용자가 브레이스 노칭을 원할 수도 있습니다. 마지막 옵션은 노치를 생성하고 볼트를 사용하여 플레이트를 브레이스에 체결합니다. |
|
|
|
거셋 플레이트 형상
| 옵션 | 설명 |
|---|---|
|
|
거셋 플레이트 형상을 선택합니다. |
거셋 플레이트 컷
| 옵션 | 설명 |
|---|---|
|
|
거셋 플레이트를 상단에서 절단하는지 여부를 선택합니다. |
거셋 플레이트 홀
워크샵에서 접합부를 조립할 때, 혹은 설치 도중에 거셋 플레이트에 방향 홀을 생성하여 플레이트의 위치를 나타내야 하는 경우도 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
거셋 플레이트의 홀 생성 여부와 홀 측면을 선택합니다. |
|
|
|
거셋 플레이트 용접
| 옵션 | 설명 |
|---|---|
|
|
거셋 플레이트가 브레이스에 용접될지 여부를 선택합니다. |
굽힘 치수
| 옵션 | 설명 |
|---|---|
|
|
기울어진 접합에서 거셋 플레이트의 굽힘 선 치수를 입력합니다. 거셋 플레이트는 보조 부재에 의해 생성된 각도로 굽혀집니다. |
도면의 홀 치수 생성
거셋용 추가 볼트 홀 생성을 예로 설정하여 거셋 플레이트에 수직인 추가 볼트 홀을 생성합니다. 이렇게 하면 거셋 홀이 거셋 플레이트에 직각이 되지 않도록 거셋 플레이트가 기울어진 경우 홀 직경이 정확합니다.
거셋 볼트 탭
거셋 볼트 탭을 사용하여 거셋 플레이트를 보 또는 기둥에 접합하는 볼트의 속성 및 볼트 그룹 치수를 정의합니다.
볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수평 볼트 그룹 위치에 대한 치수. |
|
2 |
수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
3 |
수직 볼트 그룹 위치에 대한 치수. |
|
4 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
5 |
볼트 개수 |
|
6 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
거셋 플레이트 접합 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 거셋 플레이가 용접됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
거셋 플레이가 용접됩니다. |
|
|
거셋 플레이트가 볼트 체결됩니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
브레이스 볼트 1 탭
브레이스 볼트 1 탭을 사용하여 브레이스를 상부 브레이스에 접합하거나 거셋 플레이트에만 접합하는 볼트의 속성 및 볼트 그룹 치수를 정의합니다.
볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 개수 |
|
5 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 거리
브레이스 볼트부터 메인 부재 및 브레이스 중심선의 교차점까지 최소 거리를 정의합니다. 브레이스와 메인 부재가 서로 직각인 경우에는 메인 부재 중심선부터 가장 가까운 볼트까지 거리를 측정합니다.
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
브레이스 볼트 2 탭
브레이스 볼트 2 탭을 사용하여 브레이스를 하부 거셋 플레이트에 접합하는 볼트의 속성 및 볼트 그룹 치수를 정의합니다.
볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 개수 |
|
5 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 거리
브레이스 볼트부터 메인 부재 및 브레이스 중심선의 교차점까지 최소 거리를 정의합니다. 브레이스와 메인 부재가 서로 직각인 경우에는 메인 부재 중심선부터 가장 가까운 볼트까지 거리를 측정합니다.
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
브레이스 접합 탭
브레이스 접합 탭을 사용하여 브레이스와 거셋 플레이트 사이에 심 플레이트를 생성하여 브레이스를 보나 기둥 또는 거셋 플레이트에 볼트 체결합니다.
심 플레이트
| 옵션 | 설명 |
|---|---|
|
|
기본값 심 플레이트가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
심 플레이트가 생성되지 않습니다. |
|
|
심 플레이트가 생성됩니다. |
이중 볼트 브레이스
기본적으로 브레이스가 거셋 플레이트에 볼트 체결됩니다. 브레이스를 첫 번째 또는 두 번째 보나 선택한 기둥에 볼트 체결하도록 선택할 수도 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
브레이스를 거셋 플레이트에 볼트 체결합니다. 이것이 기본 옵션입니다. |
|
|
첫 번째 선택한 브레이스를 거셋 플레이트와 첫 번째 선택한 보 또는 기둥 모두에 볼트 체결합니다. |
|
|
선택한 첫 번째 및 후속 브레이스를 거셋 플레이트와 선택한 첫 번째 보 또는 기둥 모두에 볼트 체결합니다. |
치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 |
|
2 |
보조 부재를 맞출 거리 |
|
3 |
보조 부재를 맞출 거리 |
|
4 5 |
브레이스 가장자리 치수 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
