Welded gusset (10)
Welded gusset (10)은 보 또는 기둥의 웨브나 플랜지에 용접된 거셋 플레이트를 사용하여 브레이스 1~10개를 보이나 기둥에 접합합니다. 브레이스는 거셋 플레이트에 용접됩니다.
생성된 객체
-
거셋 플레이트
-
씰 플레이트(할로우 브레이스)
-
스티프너
-
용접부
-
컷부
용도
| 문제 | 설명 |
|---|---|
|
|
브레이스 프로파일: T 거셋 플레이트는 기둥 플랜지에 용접됩니다. 브레이스는 거셋 플레이트에 용접됩니다. |
|
|
브레이스 프로파일: T 거셋 플레이트는 기둥 웨브에 용접됩니다. 브레이스는 거셋 플레이트에 용접됩니다. |
시작 전
보 또는 기둥과 브레이스 1~10개를 생성합니다.
선택 순서
-
메인 부재(보 또는 기둥)를 선택합니다.
-
보조 부재(첫 번째 브레이스)를 선택합니다.
-
2번째 보조 부재(두 번째 브레이스)를 선택합니다.
-
이어서 나머지 보조 부재(후속 브레이스)를 선택합니다.
-
가운데 마우스 버튼을 클릭하여 컴포넌트를 생성합니다.

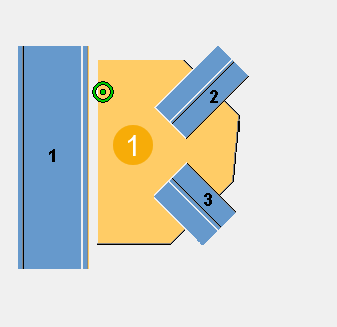

부재 식별 키
| 설명 | |
|---|---|
|
1 |
거셋 플레이트 |
주:
Tekla Structures에서는 joints.def 파일의 값을 사용하여 이 컴포넌트를 생성합니다.
그림 탭
그림 탭을 사용하여 거셋 플레이트의 위치 및 형상을 제어하는 치수를 정의합니다.

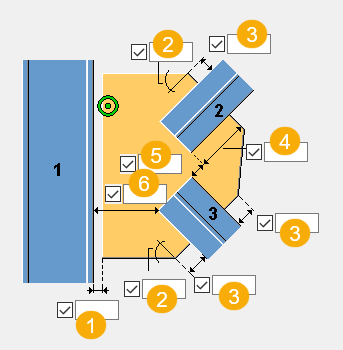

거셋 플레이트 치수
| 설명 | |
|---|---|
|
1 |
거셋 플레이트 가장자리부터 메인 부재까지 간격 거리를 정의합니다. |
|
2 |
거셋 플레이트 모서리 각도(도)를 정의합니다. 이 값은 거셋 플레이트 형상에 영향을 끼칩니다. |
|
3 |
거셋 플레이트의 모서리 길이를 정의합니다. 이 값은 거셋 플레이트 형상에 영향을 끼칩니다. |
|
4 |
거셋 플레이트의 브레이스 길이를 정의합니다. |
|
5 |
브레이스 간 거리를 정의합니다. |
|
6 |
메인 부재와 브레이스 사이의 거리를 정의합니다. |
거셋 탭
거셋 탭을 사용하여 거셋 플레이트 속성을 정의합니다.
거셋 플레이트
| 부재 | 설명 |
|---|---|
| 거셋 | 거셋 플레이트의 두께, 너비 및 높이. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
주: 다음 예는 사용할 수 있는 옵션 중 일부에 불과합니다. 그 밖에도 거셋 탭에서 다양한 옵션을 찾아볼 수 있습니다.
거셋 플레이트 형상
거셋 플레이트의 중량을 최적화하는 옵션을 선택하면 브레이스 선택 순서가 브레이스 위치에 영향을 끼칠지 정의할 수 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
이 옵션은 거셋 플레이트의 중량을 최적화합니다. |
브레이스 위치
| 옵션 | 설명 |
|---|---|
|
|
기본값 브레이스 위치에 영향을 끼치지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
첫 번째로 선택한 브레이스가 메인 부재에 가장 가깝게 배치됩니다. |
브레이스의 거셋 플레이트 위치
브레이스의 거셋 플레이트 위치를 정의합니다. 필요하다면 거셋 플레이트를 z 또는 y 방향으로 이동시켜 거셋 플레이트 위치를 미세하게 조정할 수 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 거셋 플레이트가 브레이스 중간에 배치됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다. |
|
|
거셋 플레이트의 z 방향 이동 길이를 정의합니다. |
|
|
거셋 플레이트의 y 방향 이동 길이를 정의합니다. |

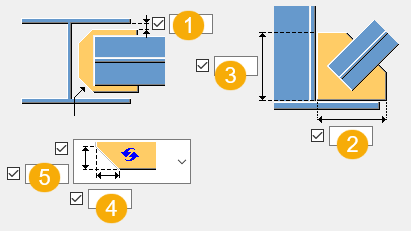

거셋 플레이트 모따기
거셋 플레이트의 모따기 유형과 치수를 정의합니다.
| 설명 | |
|---|---|
|
1 |
거셋 플레이트와 메인 부재의 내측 플랜지 사이의 거리. |
|
2 |
거셋 플레이트 가장자리부터 메인 부재의 플랜지까지 수평 치수. |
|
3 |
거셋 플레이트 가장자리부터 메인 부재의 플랜지까지 수직 치수. |
|
4 |
모따기의 수평 치수. |
|
5 |
모따기의 수직 치수. |
컷 크기
거셋 플레이트가 메인 부재를 관통하는 경우 거셋 플레이트에 생성되는 컷 크기를 정의합니다.
| 설명 | |
|---|---|
|
1 |
컷의 수평 크기를 정의합니다. |
|
2 |
컷의 수평 크기를 정의합니다. |
브레이스 접합 탭
브레이스 접합 탭을 사용하여 씰 플레이트, 브레이스 노치 및 슬롯 속성을 정의합니다.
씰 플레이트
| 부재 | 설명 |
|---|---|
|
씰 플레이트 |
씰 플레이트 두께. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
브레이스 노치
| 옵션 | 설명 |
|---|---|
|
|
브레이스의 노치 여부를 선택합니다. |
|
|
|
|
|
브레이스 외측 가장자리부터 플레이트 거리를 정의합니다. |
노치 라운딩
| 옵션 | 설명 |
|---|---|
|
|
기본값 노치가 라운딩되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
노치가 라운딩되지 않습니다. |
|
|
노치가 라운딩됩니다. |
노치 라운딩 치수
| 설명 | |
|---|---|
|
1 |
노치 라운딩 치수를 정의합니다. |
스티프너 탭
스티프너 탭을 사용하여 스티프너 속성 및 치수를 정의합니다.
스티프너
| 부재 | 설명 |
|---|---|
|
스티프너 1, 스티프너 2 |
스티프너 두께를 정의합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |

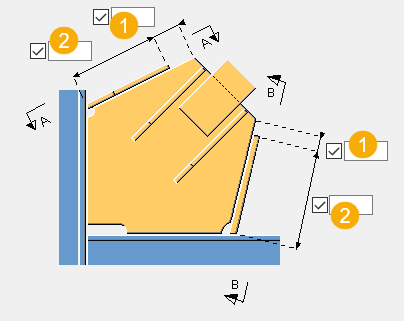

스티프너 길이
|
1 |
스티프너 가장자리부터 거셋 플레이트 가장자리까지 거리. |
|
2 |
스티프너 길이. |

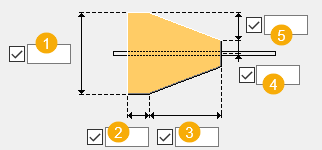

스티프너 치수
|
1 |
스티프너 너비. |
|
2 |
스티프너 베이스 길이. |
|
3 |
스티프너의 기울어진 부재 길이. |
|
4 |
스티프너 중심선부터 거리. |
|
5 |
스티프너 베이스부터 기울어진 부재까지 수직 거리. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
