Heavy brace (165)
Heavy brace (165)는 단일 브레이스를 부재 2개가 만나 모서리를 형성하는 거셋 플레이트에 접합합니다.
생성된 객체
-
거셋 플레이트
-
접합 플레이트(플랜지 및 웨브)
-
리브 플레이트
-
심 플레이트(플랜지 및 웨브)
-
Stiffeners
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
거셋 플레이트는 기둥에 용접됩니다. 브레이스 웨브는 접합 플레이트로 거셋 플레이트에 볼트 체결됩니다. 리브 플레이트는 이미지에서 1로 표시됩니다. 보 또는 기둥 프로파일: RHS, 튜브, I 브레이스 프로파일: H |
사용 금지
기울기 또는 경사 보
시작 전
만나서 모서리를 형성하는 부재 2개와 더불어 브레이스 1개를 생성합니다.
선택 순서
-
모서리를 형성하는 첫 번째 부재를 선택합니다.
-
첫 번째 브레이스를 선택합니다.
-
두 번째 및 후속 브레이스를 선택합니다.
-
모서리를 형성하는 두 번째 부재를 선택합니다.
-
가운데 마우스 버튼을 클릭하여 컴포넌트를 생성합니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
거셋 플레이트 |
|
2 |
접합 플레이트 |
|
3 |
리브 플레이트 |
|
4 |
스티프너 |
그림 탭
그림 탭을 사용하여 거셋 플레이트와 리브 플레이트의 치수 및 플레이트와 브레이스 사이의 클리어런스를 정의합니다.
치수
| 설명 | |
|---|---|
|
1 |
거셋 플레이트의 수직 치수 |
|
2 |
메인 부재부터 리브 플레이트 가장자리 치수 |
|
3 |
거셋 플레이트 가장자리까지 리브 플레이트 치수 |
|
4 |
거셋 플레이트 가장자리까지 접합 플레이트 치수 |
|
5 |
거셋 플레이트와 브레이스 사이의 클리어런스 |
|
6 |
거셋 플레이트 길이 |
|
7 |
거셋 플레이트의 수평 치수 |
|
8 |
기준점까지 거셋 플레이트 가장자리 치수 |
|
9 |
심 플레이트 가장자리까지 보조 부재 가장자리 치수 |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
거셋 플레이트 |
거셋 플레이트의 두께 |
|
플랜지 플레이트 |
플랜지 플레이트의 두께 |
|
웨브 플레이트 |
웨브 플레이트의 두께 |
|
리브 플레이트 |
리브 플레이트 두께 |
|
스티프너 1 |
스티프너의 두께 |
|
스티프너 2 |
스티프너의 두께 |
|
플랜지 필러 플레이트 |
플랜지 심 플레이트의 두께 심 플레이트의 두께는 아래 표와 같이 접합 플레이트와 브레이스 플랜지 또는 웨브 사이의 간격에 따라 달라집니다. |
|
웨브 필러 플레이트 |
웨브 심 플레이트의 두께 심 플레이트의 두께는 아래 표와 같이 접합 플레이트와 브레이스 플랜지 또는 웨브 사이의 간격에 따라 달라집니다. |
|
간격(mm) |
플랜지 간격일 때 필러 플레이트 두께 |
웨브 필러 플레이트 두께 |
|---|---|---|
|
1 |
플레이트 없음 |
플레이트 없음 |
|
2 |
2.3 |
1.6 |
|
3 |
3.2 |
1.6 |
|
4 |
4.5 |
2.3 |
|
5 |
4.5 |
2.3 |
|
6 |
6.0 |
3.2 |
|
7 |
6.0 |
3.2 |
|
8 |
9.0 |
4.5 |
|
9 |
9.0 |
4.5 |
|
10 |
9 |
4.5 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
거셋 탭
거셋 탭을 사용하여 거셋 플레이트 모따기를 정의하고 거셋 플레이트와 브레이스 사이의 간격을 정의합니다.
거셋 플레이트 모따기
| 옵션 | 설명 |
|---|---|
|
|
모따기 없음 |
|
|
선 모따기 수평 및 수직 모따기 치수를 정의합니다. |
|
|
오목 모따기 수평 모따기를 정의합니다. |
|
|
오목 모따기 수평 및 수직 모따기를 정의합니다. |
리브 탭
리브 탭을 사용하여 리브 플레이트의 크기 및 위치를 정의합니다.
| 옵션 | 설명 |
|---|---|
|
같은 길이의 리브 |
리브 플레이트의 길이를 동일하게 할지 여부를 선택합니다. |
|
플랜지 단일 플레이트 |
단일 플랜지 플레이트 생성 여부를 선택합니다. |

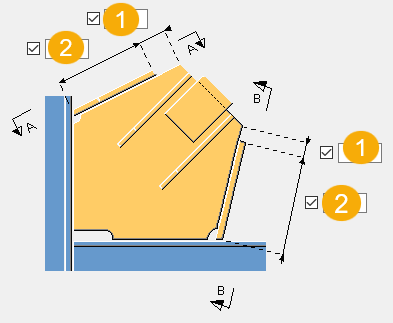

플레이트 길이
| 설명 | |
|---|---|
|
1 |
첫 번째 리브 길이 |
|
2 |
두 번째 리브 길이 |
리브 플레이트 치수
Tekla Structures가 리브 플레이트의 길이와 볼트 그룹 속성에서 다음 치수를 자동으로 계산합니다.
다음 치수를 정의합니다.
| 설명 | |
|---|---|
|
1 |
수평 리브 치수 |
|
2 |
수직 리브 치수 |
|
3 |
수평 리브 치수 |
스티프너 탭
스티프너 탭을 사용하여 스티프너 치수를 정의합니다.
스티프너 길이
| 설명 | |
|---|---|
|
1 |
스티프너 가장자리와 거셋 플레이트 가장자리 사이의 거리 |
|
2 |
스티프너 길이 |
스티프너 치수
| 설명 | |
|---|---|
|
1 |
스티프너 너비. |
|
2 |
스티프너 베이스 길이 |
|
3 |
스티프너의 기울어진 부재 길이. |
|
4 |
스티프너 중심선부터 거리 |
|
5 |
스티프너 베이스부터 기울어진 부재까지 수직 거리. |
웨브 볼트 탭
웨브 볼트 탭을 사용하여 거셋 플레이트에 웨브 접합 플레이트를 체결하는 볼트의 속성 및 볼트 그룹 치수를 정의합니다.
볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
볼트 개수 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
플랜지 볼트 탭
플랜지 볼트 탭을 사용하여 거셋 플레이트에 플랜지 접합 플레이트를 체결하는 볼트의 속성 및 볼트 그룹 치수를 정의합니다.
볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
볼트 개수 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
4 |
수직 볼트 그룹 위치에 대한 치수. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
marketsizes.dat에서 플레이트 크기 정의하기
일본 환경에서는 Heavy brace (165)가 \profil\ 폴더에 위치한 marketsizes.dat 파일에서 일부 플레이트의 기본 두께 값을 가져옵니다. 이 파일에는 특정 재질 등급에서 사용할 수 있는 표준 플레이트 두께가 나열되어 있습니다. 메모장과 같은 표준 텍스트 편집기를 사용하여 이 파일을 편집합니다.
주: 부재 탭에 두께 값을 입력하여 플레이트의 기본값을 재정의합니다.
예제
이 예에서 marketsizes.dat 파일에는 재질 등급 SS400에서 사용할 수 있는 표준 플레이트 두께가 나열됩니다. DEFAULT 선에는 그 밖에 모든 재질 등급에서 사용할 수 있는 두께가 나열됩니다.
# Market size (thickness) table
# Specify the material as given in Tekla Structures material database
# and after that the market sizes separated by commas
SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
DEFAULT,6,9,12,16,19,22,25,28,32,38marketsizes.dat file일반 탭
