Gusset tube in bolts (S49)

Gusset tube in bolts (S49)는 양쪽 단부의 빌트업 T 프로파일과 함께, 두 볼트 사이 튜브를 사용하여 브레이스를 생성합니다. 튜브는 씰링됩니다.

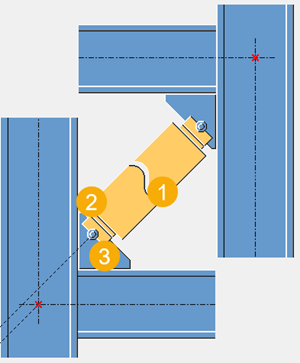

생성된 객체

주:

이 컴포넌트에서 생성되는 개별 객체는 수정할 수 없습니다.


문제	설명
	양쪽 단부의 빌트업 T 프로파일과 함께, 두 볼트 사이 튜브 브레이스.

시작하기 전에 브레이스를 생성할 평면에 볼트 2개를 생성합니다.

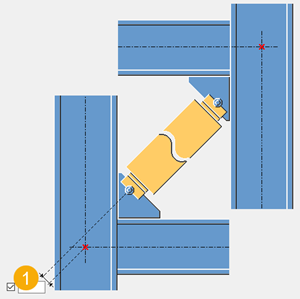

그림 탭을 사용하여 튜브의 수직 오프셋을 정의합니다.


	설명
1	수직 오프셋

부재 탭을 사용하여 부재 속성을 정의합니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

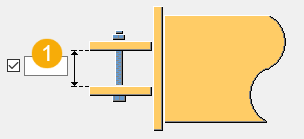

매개변수 탭을 사용하여 튜브 클래스, 위치와 모따기 및 가장자리 치수를 정의합니다.


	설명
1	거셋 플레이트 간 거리

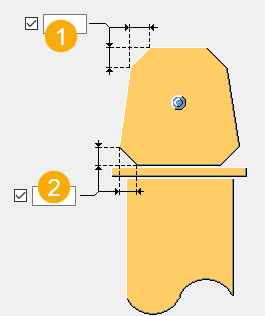

	설명
1	모따기 치수
2	모따기 치수

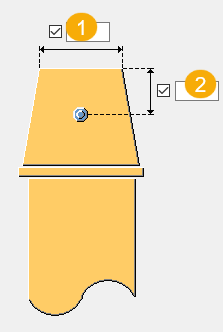

	설명
1	거셋 단부 너비
2	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

볼트 탭을 사용하여 볼트 속성을 정의합니다.


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
