Corner bolted gusset (57)

Corner bolted gusset (57)은 두 부재가 만나는 모서리에 거셋 플레이트를 사용해 브레이스를 1~10개 접합합니다. 모서리를 형성하는 첫 번째 선택한 부재에 거셋 플레이트를 용접합니다. 옵션으로 브레이스 단부나 각 측면에 클립 앵글을 생성합니다. 그런 다음 RHS 또는 튜브 브레이스를 씰링합니다.

생성된 객체

  • 거셋 플레이트

  • 클립 앵글(옵션)

  • Stiffeners

  • 브레이스 볼트

  • 앵글 볼트

  • 용접부

용도

문제 설명

브레이스 프로파일: RHS

프레이밍 유형: 기둥 및 연장 엔드 플레이트

거셋 플레이트는 연장 엔드 플레이트에 용접됩니다. 브레이스는 거셋 플레이트에 고정됩니다.

브레이스 프로파일: T, L

프레이밍 유형: 기둥 및 연장 엔드 플레이트

거셋 플레이트는 연장 엔드 플레이트에 용접됩니다. 브레이스는 거셋 플레이트에 볼트 체결됩니다.

시작 전

모서리를 형성하는 부재 2개와 브레이스 1~10개를 생성합니다.

선택 순서

  1. 메인 부재(모서리를 형성하는 첫 번째 부분)을 선택합니다.

    거셋 플레이트가 이 부재에 접합됩니다.

  2. 보조 부재(첫 번째 브레이스)를 선택합니다.

  3. 2번째 보조 부재(두 번째 브레이스)를 선택합니다.

  4. 이어서 나머지 보조 부재(후속 브레이스)를 선택합니다.

  5. 모서리를 형성하는 보조 부재를 선택합니다.

  6. 가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.

주:

Tekla Structures에서는 joints.def 파일의 값을 사용하여 이 컴포넌트를 생성합니다.

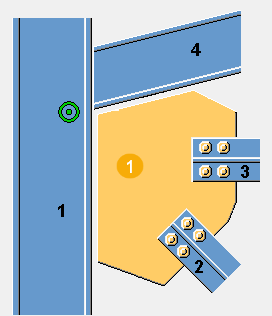

부재 식별 키

설명

1

거셋 플레이트

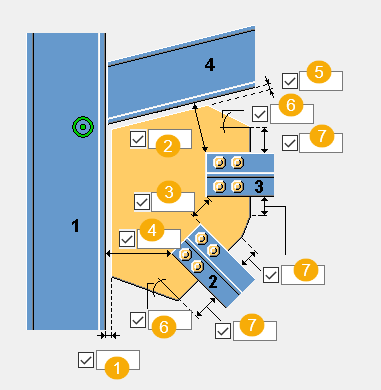

그림 탭

그림 탭을 사용하여 거셋 플레이트 위치 및 형상을 정의합니다.

치수

설명

1

거셋 플레이트 가장자리와 메인 부재(가장자리를 형성하는 첫 번째 부분) 사이의 간격 거리를 정의합니다.

2

마지막 보조 부재와 마지막 브레이스 사이의 가장자리 거리를 정의합니다.

3

브레이스 간 거리를 정의합니다.

4

첫 번째 브레이스와 메인 부재 사이의 가장자리 거리를 정의합니다.

5

거셋 플레이트 가장자리와 보조 부재(모서리를 형성하는 두 번째 부재)의 간격 거리를 정의합니다.

6

거셋 플레이트 모서리 각도(도)를 정의합니다.

이 값은 거셋 플레이트 형상에 영향을 끼칩니다.

7

거셋 플레이트의 모서리 길이를 정의합니다.

이 값은 거셋 플레이트 형상에 영향을 끼칩니다.

거셋 탭

거셋 탭을 사용하여 거셋 플레이트 속성을 제어합니다.

거셋 플레이트

옵션 설명

거셋

거셋 플레이트의 두께, 너비 및 높이.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

피니시

부재 표면을 처리한 방식을 설명합니다.

주: 다음 예는 사용할 수 있는 옵션 중 일부에 불과합니다. 그 밖에도 거셋 탭에서 다양한 옵션을 찾아볼 수 있습니다.

브레이스의 거셋 플레이트 위치

브레이스의 거셋 플레이트 위치를 정의합니다. 필요하다면 거셋 플레이트를 z 또는 y 방향으로 이동시켜 거셋 플레이트 위치를 미세하게 조정할 수 있습니다.

옵션 설명

기본값

거셋 플레이트가 브레이스 중간에 배치됩니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다.

거셋 플레이트의 z 방향 이동 길이를 정의합니다.

거셋 플레이트의 y 방향 이동 길이를 정의합니다.

거셋 플레이트 형상

거셋 플레이트의 중량을 최적화하는 옵션을 선택하면 브레이스 선택 순서가 브레이스 위치에 영향을 끼칠지 정의할 수 있습니다.

옵션 설명

기본값

이 옵션은 오토디폴트에서 변경할 수 있습니다.

이 옵션은 거셋 플레이트의 중량을 최적화합니다.

브레이스 위치

옵션 설명

기본값

브레이스 위치에 영향을 끼치지 않습니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

첫 번째로 선택한 브레이스가 메인 부재에 가장 가깝게 배치됩니다.

브레이스 노치

옵션 설명

브레이스의 노치 여부를 선택합니다.

플레이트가 브레이스 플랜지와 충돌하거나 할로우 브레이스에 슬롯을 생성하려는 경우 사용자가 브레이스 노칭을 원할 수도 있습니다.

마지막 옵션은 노치를 생성하고 볼트를 사용하여 플레이트를 브레이스에 체결합니다.

  1. 수직 노치 치수

  2. 수평 노치 치수.

  3. 노치 각도.

브레이스의 원형 컷

옵션 설명

기본값

정사각형 절단

이 옵션은 오토디폴트에서 변경할 수 있습니다.

정사각형 절단

라운드 컷

반경 값을 입력합니다.

거셋 플레이트 형상

거셋 플레이트 가장자리는 메인 부재 또는 보조 부재에 대해 수직일 수 있습니다.

옵션 설명

마지막 보조 부재와 두 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.

메인 부재와 첫 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.

거셋 플레이트 피팅

옵션 설명

거셋이 마지막으로 선택한 보조 부재에 맞는지 선택합니다.

거셋 용접

옵션 설명

기본값

거셋 플레이트는 보조 부재에 용접됩니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

거셋 플레이트는 보조 부재에 용접됩니다.

거셋 플레이트는 메인 부재에 용접됩니다.

거셋 플레이트는 메인 부재와 보조 부재에 용접됩니다.

거셋 플레이트 내부 모서리

수평 및 수직 모따기 치수를 정의합니다.

옵션 설명

기본값

모따기 없음

이 옵션은 오토디폴트 변경할 수 있습니다.

모따기 없음

선 모따기

볼록 모따기

오목 모따기

베벨

정사각형

스티프너 탭

스티프너 탭을 사용하여 스티프너 속성 및 치수를 제어합니다.

Stiffeners

옵션 설명

스티프너 1

스티프너 2

스티프너의 두께.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

피니시

부재 표면을 처리한 방식을 설명합니다.

스티프너 길이

설명

1

스티프너 가장자리부터 거셋 플레이트 가장자리까지 거리.

2

스티프너 길이.

스티프너 치수

설명

1

스티프너 너비.

2

스티프너 베이스 길이

3

스티프너의 기울어진 부재 길이.

4

스티프너 중심선부터 거리

5

스티프너 베이스부터 기울어진 부재까지 수직 거리.

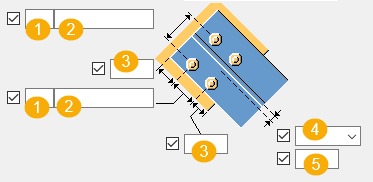

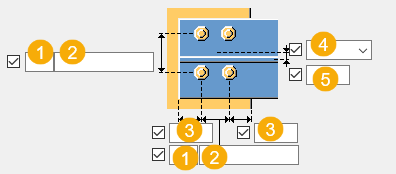

브레이스 볼트 1/브레이스 볼트 2 탭

브레이스 볼트 1브레이스 볼트 2 탭을 사용하여 첫 번째 및 후속 브레이스를 거셋 플레이트에 체결하는 볼트를 제어합니다.

볼트 그룹 치수

설명

1

볼트 개수

2

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

5

수직 볼트 그룹 위치에 대한 치수.

볼트 거리

접합 플레이트 볼트부터 메인 부재 및 브레이스 중심선의 교차점까지 최소 거리를 정의합니다. 브레이스와 메인 부재가 서로 직각인 경우에는 메인 부재 중심선부터 가장 가까운 볼트까지 거리를 측정합니다.

옵션 옵션

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

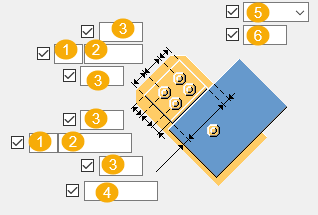

앵글 볼트 탭

앵글 볼트 탭을 사용하여 클립 앵글을 정의하고 클립 앵글을 거셋 플레이트에 체결하는 볼트를 제어합니다.

부재

부재 설명

L 프로파일

프로파일 카탈로그에서 클립 앵글 프로파일을 선택합니다.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

피니시

부재 표면을 처리한 방식을 설명합니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

볼트 그룹 치수

설명

1

볼트 개수

2

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

브레이스 가장자리까지 가장자리 거리를 클립 앵글합니다.

5

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

6

수평 볼트 그룹 위치에 대한 치수.

클립 앵글 위치

옵션 설명

클립 앵글 위치를 선택합니다.

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

설계 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

설계 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
