아래에서 더블러 플레이트 유형을 선택합니다.

• 직사각형

• 원형

1

더블러 플레이트와 보조 부재 간 클리어런스

2

메인 부재와 보조 부재 간 클리어런스

1

더블러 플레이트와 보조 부재 간 절단 클리어런스

1

기둥과 더블러 플레이트 간 오프셋

0mm

2

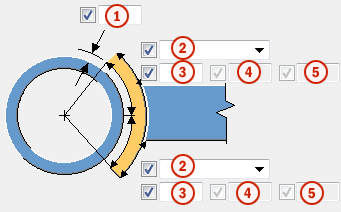

더블러 플레이트의 측정 유형:

• 각도(º)

  더블러 플레이트의 각도(º)를 정의합니다.

• 치수

  더블러 플레이트의 호 길이를 정의합니다.

• 가장자리

  더블러 플레이트 가장자리의 호 길이를 정의합니다.

각도

3

더블러 플레이트 각도.

메인 부재를 중심으로 최대 360º까지 각도를 연장할 수 있습니다.

각도 +10º

4

더블러 플레이트의 치수 값

메인 부재를 중심으로 최대 360º까지 치수를 연장할 수 있습니다.

수식 각도 +10º에 해당하는 길이

5

더블러 플레이트의 가장자리 값

메인 부재를 중심으로 최대 360º까지 가장자리 값을 연장할 수 있습니다.

수식 각도 +10º에 해당하는 길이

1

직사각형 더블러 플레이트의 모서리 라운딩 치수

값이 0일 때는 모서리가 생성되지 않습니다.

1

보조 부재 상단 가장자리에서 더블러 플레이트 상단 가장자리까지 수직 치수

2

보조 부재 하단 가장자리에서 더블러 플레이트 하단 가장자리까지 수직 치수

1

기둥과 더블러 플레이트 간 오프셋

1

원형 더블러 플레이트 직경

더블러 플레이트

더블러 플레이트 두께.

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.
