Cap plate detail

Cap plate detail은 캡 플레이트를 기둥이나 보 또는 폴리보에 생성합니다.

생성된 객체

  • 캡 플레이트

용도

문제

설명

I 프로파일 기둥에 모따기 모서리 1개가 생성된 캡 플레이트

파이프 프로파일 기둥에 생성된 캡 플레이트

파이프 프로파일 기둥에 생성된 캡 플레이트 1개와 I 프로파일 기둥에 생성된 다른 캡 플레이트

선택 순서

  1. 메인 부재(보, 기둥 또는 폴리보)를 선택합니다.
  2. 캡 플레이트 위치를 선택합니다.

    기둥 중심선이나 측면 또는 어디서나 위치를 선택할 수 있습니다. 캡 플레이트는 항상 중심에 위치합니다.

    위치를 선택하면 캡 플레이트가 자동 생성됩니다.

부재 식별 키

부재

1

캡 플레이트

그림 탭

그림 탭을 사용하여 캡 플레이트의 형상과 치수를 제어합니다.

캡 플레이트 형상

옵션

설명

기본값

직사각형

이 옵션은 오토디폴트에서 변경할 수 있습니다.

직사각형

원형

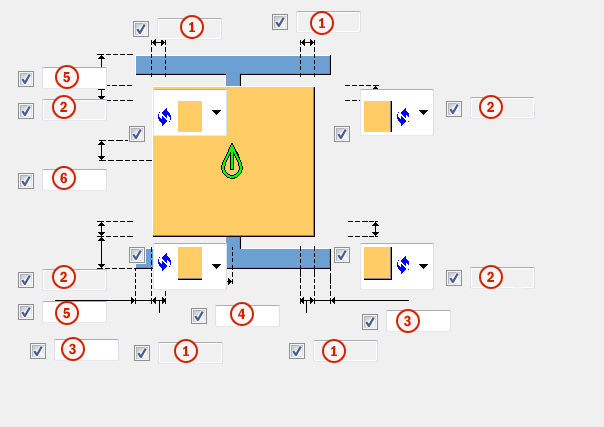

직사각형 캡 플레이트 치수

설명

기본값

1

수평 모따기 치수

모따기 옵션에서 모따기 없음을 선택한 경우에는 이 옵션을 사용할 수 없습니다.

20mm

2

수직 모따기 치수

모따기 옵션에서 모따기 없음을 선택한 경우에는 이 옵션을 사용할 수 없습니다.

20mm

3

캡 플레이트의 수평 가장자리 거리

부재 탭에서 플레이트 너비에 값을 입력하지 않은 경우에만 이 옵션을 사용할 수 있습니다.

0mm

4

캡 플레이트의 수평 오프셋

부재 탭에서 플레이트 높이에 값을 입력한 경우에만 이 옵션을 사용할 수 있습니다.

0mm

5

캡 플레이트의 수직 가장자리 거리

부재 탭에서 플레이트 높이에 값을 입력하지 않은 경우에만 이 옵션을 사용할 수 있습니다.

10mm

6

캡 플레이트의 수직 오프셋

부재 탭에서 플레이트 높이에 값을 입력한 경우에만 이 옵션을 사용할 수 있습니다.

0mm

직사각형 캡 플레이트 모따기

캡 플레이트의 각 모서리마다 모따기를 정의할 수 있습니다.

옵션

설명

기본값

모따기 없음

이 옵션은 오토디폴트에서 변경할 수 있습니다.

모따기 없음

선 모따기

볼록 호 모따기

RHS 및 SHS 프로파일이 있는 캡 플레이트의 볼록 호 모따기의 기본값은 다음과 같습니다.

  • 캡 플레이트의 너비와 높이를 정의하는 경우 프로파일의 모따기 반경 값이 사용됩니다.

  • 프로파일 모따기 반경이 5mm 이하인 경우에는 0mm 값이 적용됩니다.

  • 캡 플레이트 가장자리 거리를 정의하는 경우 모든 가장자리 거리 중 가장 높은 값과 프로파일 모따기 반경 간 차이의 절대값이 사용됩니다.

오목 호 모따기

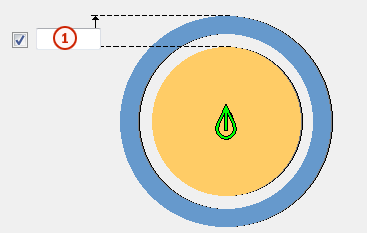

원형 캡 플레이트 치수

설명

1

캡 플레이트 가장자리 거리.

부재 탭

부재 탭을 사용하여 캡 플레이트의 속성을 제어합니다.

부재

부재

설명

기본값

캡 플레이트

캡 플레이트의 두께, 너비 및 높이

두께 = 1.5*(프로파일 웨브 또는 플레이트 두께)

너비 = 프로파일 너비나 프로파일 직경 또는 높이(옵션 'h'), 0이 아닌 첫 번째 값

높이 = 프로파일 높이나 프로파일 직경 또는 200mm, 0이 아닌 첫 번째 값

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 보고서에 표시되는 이름.

클래스

부재 클래스 번호.

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
