HQ 엔드 플레이트 (97)

HQ End plate (97)는 용접된 엔드 플레이트 접합을 사용하여 HQ 보를 기둥에 접합합니다. 기둥 형상은 원형 또는 직사각형일 수 있습니다. 접합이 시트 프로파일, 네일 플레이트 및 엔드 플레이트를 생성합니다.

생성된 객체

  • 시트

  • 엔드 플레이트

  • 네일 플레이트

  • 어셈블리 플레이트

  • 용접부

용도

옵션 설명

기둥에 연결된 HQ 보

선택 순서

  1. 메인 부재(기둥)를 선택합니다.

  2. 보조 부재(보)를 선택합니다.

    보조 부재를 선택하면 접합부가 자동 생성됩니다.

부재 식별 키

설명

1

시트

2

엔드 플레이트

3

어셈블리 플레이트

4

네일 플레이트

그림 탭

그림 탭을 사용하여 접합부 치수와 보 단부 절단부를 정의합니다.

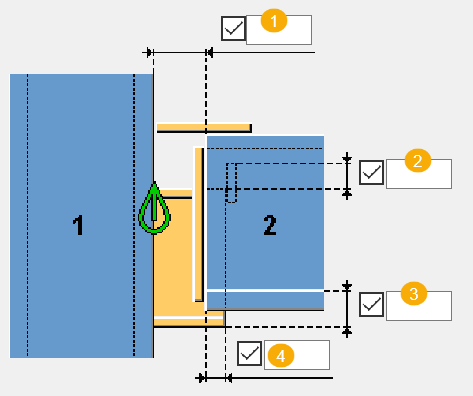

치수

설명 기본값

1

보와 기둥 사이의 간격.

30 mm에서 시트와 보의 중첩을 뺀 값

2

네일 플레이트 중첩.

25 mm

3

HQ 보 하단 플랜지의 상부 가장자리부터 시트 하단 가장자리 거리.

보 하부 플랜지의 두께.

4

보와 시트의 중첩 치수.

10 mm

보 단부 절단

수평 수직 설명

정사각형

보조 빔 단부를 정사각형으로 절단합니다.

베벨

보조 보 단부를 메인 부재 가장자리와 평행하게 절단합니다.

시트 탭

시트(Seat ) 탭을 사용하여 시트 프로파일 속성을 정의합니다.

부재

옵션 설명 기본값

시트 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

기본 시트는 직사각형 기둥용 플레이트와 원형 기둥용 RHS 프로파일입니다.

플러그

플러그 플레이트의 두께 및 너비.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

시트 생성

Opton 설명

시트

형상을 선택합니다.

  • 접힌 플레이트 옵션은 접힌 플레이트에서 시트를 생성합니다. 기본적으로 이 옵션은 접힌 플레이트의 상단 및 하단에 플러그 플레이트를 생성합니다. 플러그는 이 유형의 시트에서만 사용 가능합니다.

  • 프로파일 옵션은 프로파일 플레이트에서 시트를 생성합니다.

  • 플레이트 옵션은 플레이트 시트를 생성합니다.

방향

시트 방향을 선택합니다.

  • 수평 옵션은 수평 방향에 시트를 생성합니다. 이는 기본값입니다.

  • 수직 옵션은 수직 방향에 시트를 생성합니다.

시트 프로파일 치수

옵션 설명

시트 프로파일 높이를 정의합니다.

시트 프로파일 너비를 정의합니다.

  1. 곡률 반경을 정의합니다.

  2. 시트 프로파일 두께를 정의합니다.

플러그 플레이트 생성

플러그 플레이트는 접힌 플레이트에서 시트가 생성되는 경우에만 사용할 수 있습니다.

옵션 설명

시트의 상단 및 하단에 모두 플러그 플레이트를 생성합니다. 이것이 기본 옵션입니다.

시트의 상단에 플러그 플레이트를 생성합니다.

시트의 하단에 플러그 플레이트를 생성합니다.

플러그 플레이트가 생성되지 않습니다.

네일 플레이트 탭

네일 플레이트 탭을 사용하여 네일 플레이트 속성 및 치수를 정의합니다. 네일 플레이트는 시트에 용접되며, 크기는 시트 치수에 따라 다릅니다.

부재

옵션 설명

네일 플레이트

네일 플레이트의 두께.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

네일 플레이트 치수

옵션 설명 기본값

네일 플레이트 높이를 정의합니다.

50mm

네일 플레이트 너비를 정의합니다.

시트 프로파일 너비

네일 플레이트 모따기

옵션 설명

네일 플레이트가 모따기되지 않았습니다.

이것이 기본 옵션입니다.

네일 플레이트의 왼쪽에 모따기가 생성됩니다.

네일 플레이트의 오른쪽에 모따기가 생성됩니다.

네일 플레이트 모따기 치수

설명

1

네일 플레이트 선 모따기의 수직 치수.

2

네일 플레이트 선 모따기의 수평 치수.

엔드 플레이트 탭

엔드 플레이트 탭을 사용하여 엔드 플레이트 속성 및 치수를 정의합니다. 엔드 플레이트는 기둥 단면과 직교로 생성되며 HQ 보에 용접됩니다.

부재

옵션 설명 기본값

엔드 플레이트

엔드 플레이트의 두께.

10 mm

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

치수

설명

1

HQ 보의 외부 웨브 쪽부터 엔드 플레이트의 수평 가장자리 거리.

2

HQ 보 상부 플랜지의 상단부터 엔드 플레이트의 수직 가장자리 거리.

3

곡률의 반경입니다.

4

엔드 플레이트 내부 가장자리와 시트 가장자리 간 거리.

5

HQ 보 하부 플랜지 상단부터 엔드 플레이트의 가장자리 거리.

루스 부재 어셈블리 탭

루스 부재 어셈블리(Loose parts assembly ) 탭을 사용하여 어셈블리 플레이트 속성과 치수를 정의합니다.

부재

옵션 설명 기본값

어셈블리 플레이트

어셈블리 플레이트의 두께.

10 mm

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

치수

설명

1

빔 가장자리에서 어셈블리 플레이트의 가장자리 거리.

2

어셈블리 플레이트 너비.

컷 탭

탭을 사용하여 홀 크기 및 치수를 정의합니다.

치수

설명 기본값

1

공기 구멍 직경.

2

HQ 빔 상부 가장자리에서 공기 홀의 거리.

10 mm

3

시트의 내부 가장자리에서 기둥의 그라우트 구멍까지의 거리.

20 mm

설명 기본값

1

시트와 비교한 HQ 보 하부 플랜지 컷의 크기.

3 mm

그라우트 홀 생성

옵션 설명

그라우트 홀이 생성되지 않습니다.

이것이 기본 옵션입니다.

직사각형 그라우트 홀이 생성됩니다.

원형 그라우트 홀이 생성됩니다.

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

설계 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

설계 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
