난간 더블 커브 (95)
Railing double curve (95)는 연속된 레일의 레일 프로파일을 서로 연결합니다. 레일들은 교차점이 있도록 위치해야 합니다.
생성된 객체
-
난간 프로파일
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
연결된 연속 레일의 레일 프로파일 |
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
보조 부재를 선택하면 접합이 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
난간 프로파일 |
그림 탭
그림 탭을 사용하여 접합 지오메트리를 제어합니다.

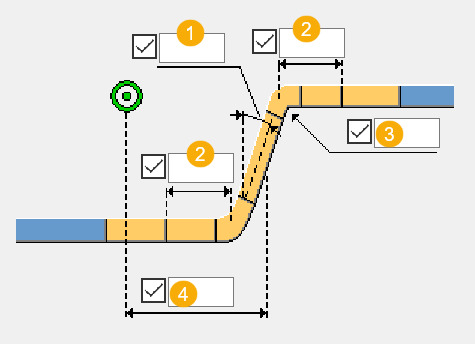

치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
접합 보의 각도. |
90도 |
|
2 |
굽힘과 첫 번째 보 또는 두 번째 보 사이 직선 부재의 길이이며, 보의 지오메트리 교차점에서 측정됩니다. |
290 mm |
|
3 |
곡선형 부재의 굽힘 반경. |
140도 |
|
4 |
접합 보 위치. 위치는 메인 부재부터 보 중간까지 측정됩니다. |
보가 부재의 중간에 배치됩니다. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
프로파일 |
프로파일 카탈로그에서 프로파일을 선택합니다. 프로파일은 기본적으로 메인 부재의 프로파일입니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 접합 시공 방법을 정의합니다.
시공 방법
| 옵션 | 설명 |
|---|---|
|
생성 |
새 레일 부재가 생성되어 메인 부재와 보조 부재를 연결합니다. 이것이 기본 옵션입니다. |
|
연장 |
함께 용접된 튜브 3개로 레일이 생성됩니다. |
철골 제조업자 이름
굴곡부의 제작자 이름과 계산된 추가 보를 입력합니다.
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
