Railing beam to plane (89)

Railing beam to plane (89)은 레일 프로파일을 생성하여 레일 2개를 연결합니다. 메인 부재는 평면에 연결된 레일이고, 보조 부재는 보에 연결된 레일입니다.

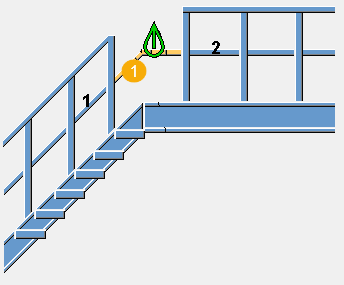

생성된 객체


문제	설명
	레일 2개를 연결하기 위해 생성된 레일 프로파일.


	설명
1	난간 프로파일

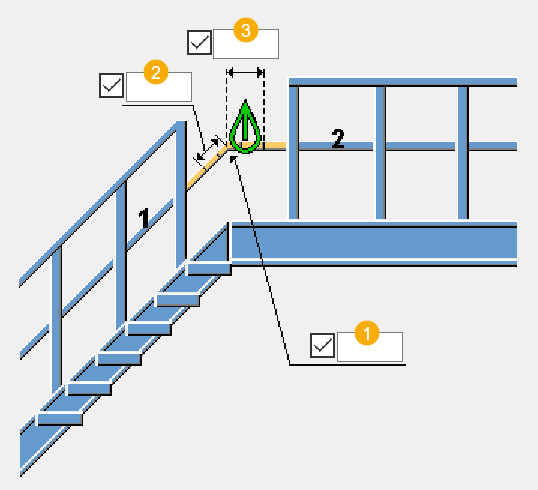

그림 탭을 사용하여 접합 지오메트리를 제어합니다.


	설명	기본값
1	레일에 생성된 곡선의 반경.	140mm
2	굽힘과 첫 번째 보 사이의 직선 부재 길이로, 보의 기하학적 교차점에서 측정됩니다.	290mm
3	굴곡부와 두 번째 보 사이의 직선 부재 길이로, 보의 기하학적 교차점에서 측정됩니다.	290mm

부재 탭을 사용하여 부재 속성을 정의합니다.


옵션	설명	기본값
프로파일	프로파일 카탈로그에서 굽힘 레일 프로파일을 선택합니다.	메인 부재 프로파일


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭을 사용하여 접합 시공 방법을 정의합니다.


옵션	설명
생성	새 레일 부재가 생성되어 메인 부재와 보조 부재를 연결합니다. 이것이 기본 옵션입니다.
연장	함께 용접된 튜브 3개로 레일이 생성됩니다.

굴곡부의 제작자 이름과 계산된 추가 보를 입력합니다.
