Simple clip angle 2 (82)
Simple clip angle 2 (82)는 볼트 체결 또는 용접된 클립 앵글을 사용하여 보를 최대 3개의 보에 연결합니다.
생성된 객체
-
Clip angle
-
Stiffeners
-
심 플레이트
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
볼트 체결된 클립 앵글을 사용해 보에 접합된 보 3개 |
선택 순서
-
메인 부재(보)를 선택합니다.
-
첫 번째 보조 부재(보)를 선택합니다.
-
2번째 보조 부재(보)를 선택합니다.
-
세 번째 보조 부재(보)를 선택합니다.
최대 3개의 보조 부재를 선택할 수 있습니다.
-
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
Clip angle |
그림 탭
그림 탭을 사용하여 클립 앵글의 치수 및 위치를 제어합니다.
치수
| 설명 | |
|---|---|
|
1 |
메인 부재와 클립 앵글 간 간격 |
|
2 |
보조 부재의 컷 길이 절단부는 클립 앵글 가장자리부터 정의됩니다. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
가까운 쪽 L 먼 쪽 L |
프로파일 카탈로그에서 프로파일을 선택합니다. |
|
상단 스티프너 N/S 하단 스티프너 N/S |
스티프너의 두께 및 너비 |
|
상단 스티프너 F/S 하단 스티프너 F/S |
스티프너의 두께 및 너비 |
|
NS 심 FS 심 |
심 플레이트의 두께, 너비 및 가까운 쪽 심 플레이트의 높이 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 클립 앵글 방향 및 측면과 보 컷부를 정의합니다.
클립 앵글 방향
| 옵션 | 옵션 | 설명 |
|---|---|---|
|
|
|
기본값 더 긴 레그가 수평입니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
|
더 긴 레그가 수평입니다. |
|
|
|
더 긴 레그가 수직입니다. |
클립 앵글 오프셋
접합 중심부터 클립 앵글 오프셋을 정의합니다.
보 단부 절단
| 옵션 | 설명 |
|---|---|
|
|
기본값 Tekla Structures는 접합 지오메트리를 기준으로 보 단부 절단 방법을 결정합니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
Tekla Structures는 접합 지오메트리를 기준으로 보 단부 절단 방법을 결정합니다. 자동 |
|
|
베벨 컷이 생성됩니다. |
|
|
정사각형 컷이 생성됩니다. |
클립 앵글 측면
| 옵션 | 설명 |
|---|---|
|
|
기본값 클립 앵글이 양쪽에 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
클립 앵글이 양쪽에 생성됩니다. |
|
|
클립 앵글이 한 쪽에 생성됩니다. |
|
|
클립 앵글이 확장됩니다. |
보 하단 컷부
| 옵션 | 설명 |
|---|---|
|
|
기본값 Tekla Structures는 접합 지오메트리를 기준으로 보 하단 절단 방법을 결정합니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
Tekla Structures는 접합 지오메트리를 기준으로 보 하단 절단 방법을 결정합니다. 자동 |
|
|
보 하단이 절단되지 않습니다. |
|
|
보 하단이 절단됩니다. |
볼트 탭
볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

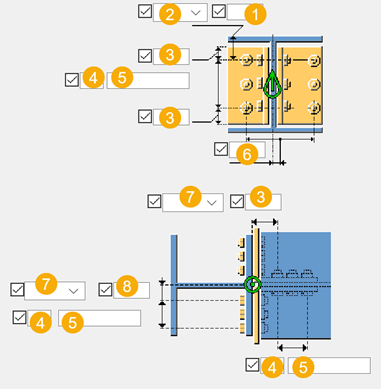

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 개수 |
|
5 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
6 |
수평 볼트 그룹 위치에 대한 치수. |
|
7 |
볼트 체결 장소. |
|
8 |
메인 부재 중심선부터 볼트 그룹 치수 |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
슬롯 홀을 생성할 메인 부재 및 보조 부재 모두에 대해 선택합니다.
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
클립 앵글 볼트의 지그재그
| 옵션 | 설명 |
|---|---|
|
|
기본값 볼트가 지그재그가 아닙니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
볼트가 지그재그가 아닙니다. |
|
|
볼트가 지그재그 형태입니다. |
|
|
볼트가 지그재그 형태입니다. |
스티프너 탭
스티프너 탭을 사용하여 스티프너 위치 및 치수를 정의합니다.
스티프너 생성
| 옵션 | 설명 |
|---|---|
|
|
기본값 스티프너가 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
스티프너가 생성되지 않습니다. |
|
|
모따기된 전체 스티프너가 생성됩니다. |
|
|
사각형의 전체 스티프너가 생성됩니다. |
|
|
전체 스티프너가 생성됩니다. 용접 개선이 세 면에 생성됩니다. |
|
|
전체 스티프너가 생성됩니다. 용접 개선이 두 면에 생성됩니다. |
스티프너 위치
| 설명 | |
|---|---|
|
1 |
가까운 쪽 상단 스티프너와 보 플랜지 가장자리 간 치수 |
|
2 |
가까운 쪽 하단 스티프너와 보 플랜지 가장자리 간 치수 |
|
3 |
먼 쪽 상단 스티프너와 보 플랜지 가장자리 간 치수 |
|
4 |
먼 쪽 하단 스티프너와 보 플랜지 가장자리 간 치수 |
스티프너 치수
| 설명 | |
|---|---|
|
1 |
보부터 수평 오프셋 |
|
2 |
하단 모서리를 모따기하는 수직 치수 |
|
3 |
모따기 각도 |
코프 탭
코프 탭을 사용하여 보조 보에 대해 노치를 생성하고 노치 형상 및 치수를 제어합니다.
노치 형상
| 옵션 | 설명 |
|---|---|
|
|
노치 형상을 선택하고 원형 노치의 반경을 정의합니다. |
노치 측면
| 옵션 | 설명 |
|---|---|
|
|
기본값 노치가 양쪽에 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
자동 |
|
|
노치가 왼쪽에 생성됩니다. |
|
|
노치가 양쪽에 생성됩니다. |
|
|
노치가 오른쪽에 생성됩니다. |
모따기된 노치
| 옵션 | 설명 |
|---|---|
|
|
모따기된 노치의 좁은 부분의 길이를 정의합니다. |

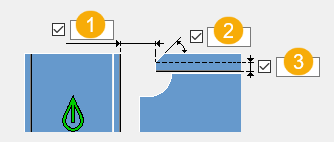

노치 치수
| 설명 | |
|---|---|
|
1 |
수직 치수 다음에서 원형 모따기의 반경을 정의합니다.
|
|
2 |
수평 노치 치수 |
|
3 |
최소 코프 클리어런스를 정의합니다. 클리어런스는 기본적으로 메인 부재 라운딩 반경과 같습니다. 클리어런스를 정의하는 경우:
|
용접개선 탭
용접 개선 탭을 사용하여 보 단부 용접 개선 유형 및 치수를 정의합니다.

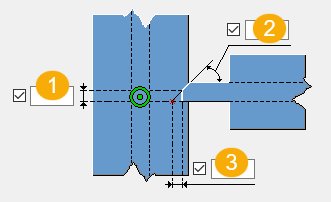

플랜지의 용접 개선
| 설명 | |
|---|---|
|
1 |
용접 플랜지 간격 |
|
2 |
플랜지 개선 각도(도) |
|
3 |
보 플랜지 하단부터 웨브 가장자리 거리 |
용접 부위 홀
| 설명 | |
|---|---|
|
1 |
용접 부위 홀 반경 |
웨브의 용접 개선
| 설명 | |
|---|---|
|
1 |
수평 플랜지 컷 보 웨브부터 용접 가장자리 거리 |
|
2 |
플랜지 컷 각도 웨브 개선 각도(도) |
|
3 |
수직 플랜지 컷 용접 웨브 간격 |
|
4 |
원형 용접 부위 홀과 반경(입력한 반경에 따라 용접 부위 홀/노치가 모따기됨) |
|
5 |
수평 웨브 컷 |
|
6 |
웨브 컷 각도 |
|
7 |
수직 웨브 컷 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
