Splice connection (77)
Splice connection (77)은 두 개의 보 또는 기둥 사이에 이음을 생성합니다. 이음은 볼트 체결되거나 용접되며 혹은 볼트 체결과 용접이 함께 이루어집니다. 이 접합은 회전된 보와 경사진 보에도 적용되나 I자형 횡단면인 경우에 한합니다.
생성된 객체
-
플랜지 플레이트
-
웨브 플레이트
-
데크 플레이트
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
플레이트가 볼트 체결됩니다. |
|
|
플레이트가 용접됩니다. |
|
|
플레이트는 볼트 체결 및 용접됩니다. |
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키

| 부재 | |
|---|---|
|
1 |
플랜지 플레이트 |
|
2 |
웨브 플레이트 |
그림 탭
그림 탭을 사용하여 메인 보와 보조 보 사이의 간격 및 간격 유형을 정의합니다.
간격 치수

| 설명 | 기본값 | |
|---|---|---|
|
1 |
메인 부재와 보조 부재 간 간격. |
5mm 또는 ¼” |
간격 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 중심 맞춤 기본적으로 두 부재 모두 균등하게 절단됩니다(1/2 * 입력된 간격). 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
중심 맞춤 메인 부재 및 보조 부재가 균등하게 절단되어(1/2 * 입력된 간격) 중앙에 배치됩니다. |
|
|
오프셋 맞춤 보조 부재만 절단됩니다. |
|
|
오프셋 맞춤 메인 부재만 절단됩니다. |
부재 탭
부재 탭을 사용하여 플랜지 플레이트 및 스페이서의 속성을 정의합니다.
플랜지 플레이트
| 옵션 | 설명 |
|---|---|
|
상단 외부 플랜지 플레이트 상단 내부 플랜지 플레이트 하단 외부 플랜지 플레이트 상단 내부 플랜지 플레이트 |
플랜지 플레이트의 두께, 너비 및 높이. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
다음 항목으로 웨브 접합 생성
| 옵션 | 설명 |
|---|---|
|
플레이트 |
플레이트의 두께, 너비 및 높이. |
|
프로파일 |
프로파일 카탈로그에서 프로파일을 선택합니다. |
스페이서
플랜지 및 웨브 스페이서는 메인 및 보조 보 플랜지나 웨브 두께가 다를 때 사용됩니다.
| 옵션 | 설명 |
|---|---|
|
플랜지 스페이서 상부 하단 |
플랜지 스페이서 두께. |
|
외부 플랜지 스페이서 생성 |
외부 플랜지 스페이서 생성 여부를 선택합니다. |
|
웨브 스페이서 |
웨브 스페이서 두께. |
매개변수 탭
매개변수 탭을 사용하여 리프팅 홀의 위치 및 직경, 볼트 유형, 루스 부재 및 이음 플레이트 어셈블리를 정의합니다.
볼트 및 어셈블리
| 옵션 | 설명 |
|---|---|
|
공장용 볼트 |
|
|
루스 부재 어셈블리 |
|
|
이음 플레이트 어셈블리 |
이음 플레이트를 적합한 보에 용접하여 어셈블리를 생성합니다. |
리프팅 홀 생성
다음 중 리프팅 홀을 생성할 부재를 선택합니다. 플레이트, 보 또는 플레이트 및 보 모두.
| 옵션 | 설명 |
|---|---|
|
|
기본값 리프팅 홀이 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
리프팅 홀이 생성되지 않습니다. |
|
|
리프팅 홀이 보조 부재 쪽에 생성됩니다. |
|
|
리프팅 홀이 메인 부재 쪽에 생성됩니다. |
리프팅 홀 치수

| 옵션 | |
|---|---|
|
1 |
리프팅 홀의 직경을 정의합니다. |
|
2 |
웨브의 중심선에서 리프팅 홀의 수직 위치를 정의합니다. |
|
3 |
보조 보의 끝에서 리프팅 홀의 수평 위치를 정의합니다. |
웨브 플레이트 생성
| 옵션 | 설명 |
|---|---|
|
|
기본값 두 웨브 플레이트가 모두 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
두 웨브 플레이트가 모두 생성됩니다. |
|
|
웨브 플레이트가 정면에 생성됩니다. |
|
|
웨브 플레이트가 후면에 생성됩니다. |
메인 및 보조 부재에 플랜지 플레이트 부착
| 옵션 | 옵션 | 설명 |
|---|---|---|
|
|
|
기본값 플랜지 플레이트가 메인 및 보조 부재에 볼트 체결됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
|
플랜지 플레이트가 메인 및 보조 부재에 볼트 체결됩니다. |
|
|
|
플랜지 플레이트가 메인 및 보조 부재에 용접됩니다. |
메인 및 보조 부재에 웨브 플레이트 부착
| 옵션 | 옵션 | 설명 |
|---|---|---|
|
|
|
기본값 웨브 플레이트가 메인 및 보조 부재에 볼트 체결됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
|
웨브 플레이트가 메인 및 보조 부재에 볼트 체결됩니다. |
|
|
|
웨브 플레이트가 메인 및 보조 부재에 볼트 체결/용접됩니다. |
웨브 볼트 탭
웨브 볼트 탭을 사용하여 웨브 볼트 속성 정의합니다.

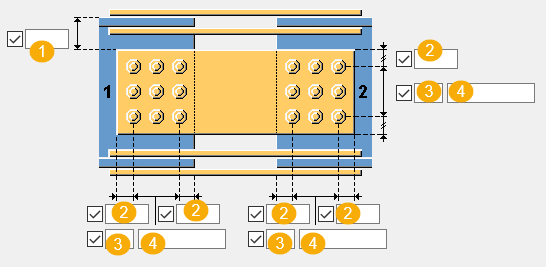

볼트 그룹 치수

| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
3 |
볼트 개수 |
|
4 |
스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |

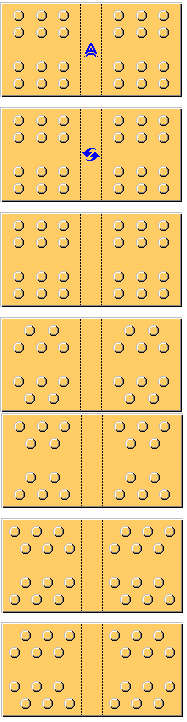

볼트의 지그재그
| 옵션 | 설명 |
|---|---|
|
|
적합한 지그재그 옵션을 선택합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
설명
주석을 정의할 수 있습니다.
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트 체결 방향
|
옵션 |
설명 |
|---|---|
|
|
기본값 볼트 체결 방향 1 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
볼트 체결 방향 1 |
|
|
볼트 체결 방향 2 |
상단 플랜지 볼트 / 하단 플랜지 볼트 탭
상단 플랜지 볼트 및 하단 플랜지 볼트 탭을 사용하여 플랜지 볼트 속성을 정의합니다. 하단 플랜지 볼트 탭에서 하단 볼트에 상단 플랜지 볼트 기본 설정을 사용하도록 선택할 수 있습니다.
볼트 그룹 치수

| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
3 |
볼트 개수 |
|
4 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 오프셋

| 설명 | |
|---|---|
|
1 |
플랜지 플레이트의 중심선에서 볼트 오프셋을 정의합니다. |

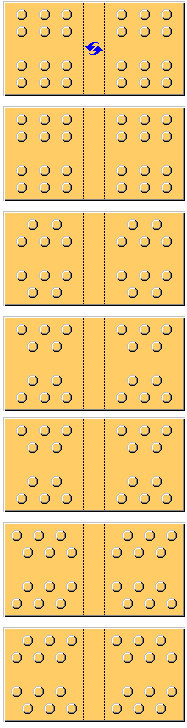

볼트의 지그재그
| 상단 플랜지 볼트 | 하단 플랜지 볼트 | 설명 |
|---|---|---|
|
|
|
적합한 지그재그 옵션을 선택합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
설명
주석을 정의할 수 있습니다.
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
용접개선 탭
용접개선 탭을 사용하여 용접 백바 및 용접 부위 홀을 제어합니다. 용접 백바는 보 플랜지를 연결하는 용접 뒤쪽에 사용됩니다.
시작 전
-
부재 탭에서 플랜지 플레이트의 두께를 0으로 설정합니다. 플랜지 용접 및 용접 개선은 플랜지 플레이트가 없는 경우에만 생성됩니다.
-
용접 버튼을 클릭하여 올바른 용접 크기, 유형, 각도 및 기타 속성을 입력합니다. 그렇지 않으면 용접 개선이 생성되지 않습니다. 모든 용접 유형에 대해 용접 개선이 생성되지 않습니다.
백바
| 옵션 | 설명 |
|---|---|
|
백바 |
백바 두께 및 너비. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
용접 부위 홀 치수

| 설명 | |
|---|---|
|
1 |
메인 부재의 용접 부위 홀 반경을 정의합니다. |
|
2 |
보조 부재의 용접 부위 홀 반경을 정의합니다. |
|
3 |
보조 보 방향의 용접 백바 오프셋을 정의합니다. |
용접 부위 홀
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
|
기본값 원형 용접 부위 홀 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
|
원형 용접 부위 홀 |
|
|
|
정사각형 용접 부위 홀 |
|
|
|
사선형 용접 부위 홀 |
|
|
|
|
|
|
|
|
|
|
|
대문자 R은 넓은 반경(높이)을 정의합니다. 소문자 r은 작은 반경을 정의합니다. |
R = 35 r = 10 |
플랜지 용접개선
메인 또는 보조 부재 플랜지의 베벨 여부를 선택합니다.
웨브 용접개선
메인 또는 보조 부재 웨브의 베벨 여부를 선택합니다.
백바 포함
백킹 플레이트의 용접 위치(메인 부재, 보조 부재 또는 모두에 용접)나 용접 없음 옵션을 선택합니다.
백바 위치
플랜지와 관련하여 백바 위치를 선택합니다.
| 옵션 | 설명 |
|---|---|
|
자동 |
기둥의 내부(인-인) 및 보(인-아웃)에 백바를 아래로 배치합니다. |
|
인-인 |
두 백바를 모두 플랜지의 안쪽에 배치합니다. |
|
인-아웃 |
상단 백바를 상단 플랜지의 안쪽에 배치하고 하단 백바를 하단 플랜지의 바깥쪽에 배치합니다. |
용접 백바 길이
옵션 아래의 박스에 백바 용접 길이를 입력합니다.
|
옵션 |
설명 |
|---|---|
|
|
기본값 백바의 절대 길이 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
백바의 절대 길이 |
|
|
플랜지 가장자리를 넘는 연장 |
데크 플레이트 탭
데크 플레이트 탭을 사용하여 데크 플레이트 생성 여부를 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
데크 지지대 |
데크 플레이트의 두께 및 너비. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |

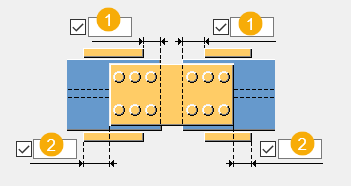

데크 플레이트 치수

|
1 |
메인 부재 가장자리에서 데크 플레이트 가장자리 거리를 정의합니다. |
|
2 |
웨브 플레이트 가장자리에서 데크 플레이트 치수를 정의합니다. |
데크 플레이트 생성
| 옵션 | 설명 |
|---|---|
|
|
기본값 데크 플레이트가 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
데크 플레이트가 생성되지 않습니다. |
|
|
데크 플레이트가 양쪽 측면에서 생성됩니다. |
|
|
데크 플레이트가 정면에 생성됩니다. |
|
|
데크 플레이트가 후면에 생성됩니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.




























에서 반경과 치수를 입력할 수 있는 원추형 연장 용접 부위 홀
