U.S. Seat connection 3 (74)

U.S. Seat connection 3 (74)은 보가 기둥 중심선부터 오프셋되는 경우 보 2개를 기둥에 접합합니다. 시트는 항상 보에 수직으로 배치됩니다. 회전되고 기울어진 보 및 기둥으로 접합을 사용할 수 있습니다. 시트는 볼트 체결하거나 용접할 수 있으나 항상 기둥에 용접합니다.

생성된 객체

시트 프로파일
Stiffeners
볼트
용접부

용도


문제	설명
	기둥에 용접되고 보 2개에 볼트 체결된 시트 프로파일.
	기둥에 보 2개. WT 접합.

선택 순서

메인 부재(기둥)를 선택합니다.
첫 번째 보조 부재(보)를 선택합니다.
2번째 보조 부재(보)를 선택합니다.
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.

부재 식별 키


	설명
1	시트 프로파일

그림 탭

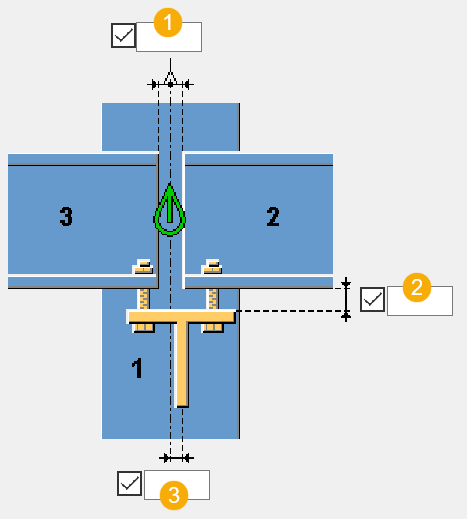

그림 탭을 사용하여 접합의 오프셋 치수를 정의합니다.

오프셋 치수


	설명
1	접합 시작점에서 보의 오프셋
2	보에서 시트의 오프셋
3	접합 중심에서 시트의 오프셋

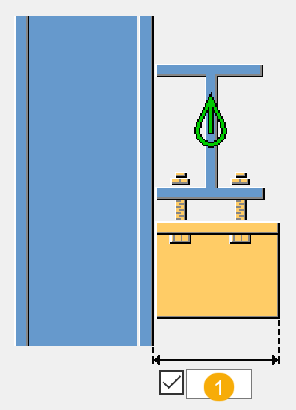

	설명
1	시트 길이.

부재 탭

부재 탭을 사용하여 부재 속성을 정의합니다.

부재


옵션	설명	기본값
스티프너	스티프너의 두께, 너비 및 높이. 스티프너 높이는 기둥과 동일한 방향에 있습니다.	높이 및 너비 기본값은 시트 프로파일 치수에 따라 달라집니다. 기본값 스티프너 두께는 모델에서 미터법과 파운드법 중 어떤 것을 사용하는지에 따라 `¼”` 또는 `6 mm`입니다. 스티프너는 시트에 앵글 프로파일을 사용하는 경우에만 배치할 수 있습니다.
시트 프로파일	프로파일 카탈로그에서 프로파일을 선택합니다.	`WT6X15` T


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개 변수 탭을 사용하여 시트 위치 및 방향과 스티프너 위치, 형상 및 모따기를 정의합니다.


옵션	설명
시트 노칭 및 피팅	시트를 기둥에 노칭 및 피팅하는 방법을 선택합니다.
단면의 컷 허용오차	보조 부재의 컷 허용오차를 정의합니다.

시트 위치


옵션	설명
	기본값 시트가 보 하단에 배치됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	시트가 보 하단에 배치됩니다.
	시트가 보 상단에 배치됩니다.
	시트가 보 상단 및 하단에 모두 배치됩니다.

시트에서 보까지


옵션	설명
	기본값 시트가 보에 볼트 체결됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	시트가 보에 볼트 체결됩니다.
	시트가 보에 용접됩니다.

시트 방향


옵션	설명
	기본값 Standard 시트, 회전되지 않음. 이 옵션은 오토디폴트 변경할 수 있습니다.
	Standard 시트, 회전되지 않음.
	시트를 회전합니다.

시트가 각 레그 길이가 다른 앵글인 경우 표준 옵션은 앵글의 가장 짧은 레그를 보에 맞닿게 배치합니다. 회전을 선택하면 반전됩니다.

보 피팅


옵션	설명
	기본값 보가 기둥에 피팅되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	보가 기둥에 피팅되지 않습니다.
	보가 기둥에 피팅됩니다.

스티프너 형상

각도 프로파일이 시트에 사용되는 경우에만 스티프너가 생성됩니다.


옵션	설명
	기본값 직사각형 스티프너 이 옵션은 오토디폴트 변경할 수 있습니다.
	직사각형 스티프너
	삼각형 스티프너

스티프너의 모따기 치수


	설명
1	수평 모따기 치수
2	수직 모따기 치수

모따기 유형


옵션	설명
	기본값 선 모따기 이 옵션은 오토디폴트 변경할 수 있습니다.
	선 모따기
	볼록 모따기
	오목 모따기

스티프너 위치


옵션	설명
	기본값 스티프너가 시트에 배치되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	스티프너가 시트에 배치되지 않습니다.
	스티프너가 오른쪽에 배치됩니다.
	스티프너가 중간에 배치됩니다.
	스티프너가 왼쪽에 배치됩니다.

스티프너 오프셋


	설명
1	시트 단부에서 단부 스티프너의 오프셋.
2	시트 중심선에서 중심 스티프너의 오프셋.

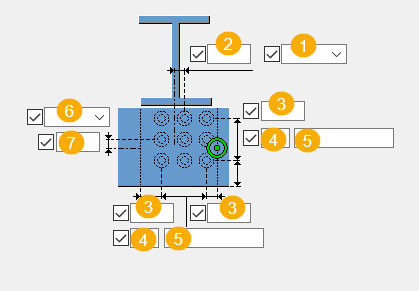

볼트 탭

볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

볼트 그룹 치수


	설명
1	수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지 중간: 보조 부재의 중심선에서 볼트의 중심선까지 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지
2	수평 볼트 그룹 위치에 대한 치수.
3	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
4	볼트 개수
5	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.
6	수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지 중간: 볼트 중심선에서 보조 부재 중심선까지 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지
7	수직 볼트 그룹 위치에 대한 치수.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

Notch 탭

노치 탭을 사용하여 보조 보 노치를 자동 생성하거나 노치 속성을 제어합니다. 노치 탭에는 두 가지 영역이 있습니다. 자동 속성(상단 영역)과 수동 속성(하단 영역)입니다. 자동 노칭 속성과 수동 노칭 속성은 각각 따로 작업이 이루어집니다.

자동 노치

자동 노칭 옵션은 상단 플랜지와 하단 플랜지 모두에게 영향을 끼칩니다.

노치 형상

노치 형상을 선택하면 자동 노칭이 활성화됩니다.


옵션	설명
	기본값 보조 보에 대한 노치를 생성합니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	보조 보에 대한 노치를 생성합니다. 컷부는 메인 보 웨브와 직각을 이룹니다.
	보조 보에 대한 노치를 생성합니다. 컷부는 보조 보 웨브와 직각을 이룹니다.
	보조 보에 대한 노치를 생성합니다. 수직 컷부는 메인 빔과, 그리고 수평 컷부는 보조 빔과 직각을 이룹니다.
	자동 노치을 비활성화합니다.

노치 크기


옵션	설명
	기본값 노치 크기는 메인 빔 플랜지의 가장자리부터, 그리고 메인 빔의 상단 플랜지 아래서부터 측정합니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	노치 크기는 메인 빔 플랜지의 가장자리부터, 그리고 메인 빔의 상단 플랜지 아래서부터 측정합니다.
	노치 크기는 메인 빔의 중심선부터, 그리고 메인 빔의 상단 플랜지부터 측정합니다.

컷부의 수평 및 수직 값을 입력합니다.

플랜지 컷부 형상


옵션	설명
	기본값 보조 빔 플랜지가 메인 빔과 평행하게 절단됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	보조 빔 플랜지가 메인 빔과 평행하게 절단됩니다.
	보조 빔 플랜지가 정사각형으로 절단됩니다.

노치 치수 라운딩

노치 치수 라운딩 옵션을 사용해 노치 치수의 반올림 여부를 정의합니다. 치수 라운딩을 활성 상태로 설정하더라도 필요할 때만 치수가 반올림됩니다.


옵션	설명
	기본값 노치 치수가 반올림되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	노치 치수가 반올림되지 않습니다.
	노치 치수가 반올림됩니다. 수평 및 수직 반올림 값을 입력합니다.

치수가 입력값에서 가장 가까운 배수로 반올림됩니다. 예를 들어 실제 치수가 51이고 반올림 값을 10으로 입력한 경우에는 치수가 60으로 반올림됩니다.

수동 노칭

접합부에 속하지 않는 부재가 보조 빔과 충돌할 때는 수동 노칭을 사용합니다. 수동 노칭을 사용하면 노치 탭의 필드에 입력한 값에 따라 접합부에 컷부가 생성됩니다. 상단 플랜지와 하단 플랜지에 다른 값을 사용할 수 있습니다.

플랜지 노치의 측면

플랜지 노치의 측면은 빔에서 노치가 생성되는 측면을 정의합니다.


옵션	설명
	기본값 플랜지의 양쪽 측면에 노치를 생성합니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	자동 플랜지의 양쪽 측면에 노치를 생성합니다.
	플랜지의 양쪽 측면에 노치를 생성합니다.
	가까운 쪽의 플랜지 측면에 노치를 생성합니다.
	먼 쪽의 플랜지 측면에 노치를 생성합니다.

플랜지 노치 형상

플랜지 노치 형상은 빔 플랜지의 노치 형상을 정의합니다.


옵션	설명
	기본값 보조 빔의 전체 플랜지가 정의하는 만큼 멀리 뒤쪽으로 절단됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	자동 보조 빔의 전체 플랜지가 정의하는 만큼 멀리 뒤쪽으로 절단됩니다. 노치의 기본 깊이는 보조 플랜지 두께의 두 배가 됩니다. 컷부가 항상 보조 플랜지의 전체 너비를 따라 이어집니다.
	플랜지의 모따기를 생성합니다. 수평 치수를 입력하지 않으면 모따기가 45º로 생성됩니다.
	필드 1 및 2에 값을 입력하지 않으면 플랜지에 대한 컷이 기본값으로 생성됩니다.
	플랜지가 절단되지 않습니다.
	필드 1의 값에 따라 웨브와 같은 높이가 되도록 플랜지에 대한 컷을 생성합니다.
	필드 1 및 2의 값에 따라 플랜지에 대한 컷을 생성합니다.

플랜지 노치 깊이

플랜지 노치 깊이를 정의합니다.

컷부 치수


	설명	기본값
1	수평 플랜지 컷 치수.	`10mm`
2	수직 플랜지 컷 치수.	노치 가장자리와 빔 플랜지 사이의 간격은 메인 부재 웨브 라운딩과 동일합니다. 노치 높이는 가장 가까운 `5mm`로 반올림됩니다.

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

설계 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

설계 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
