U.S. 베이스 플레이트 connection (71)

U.S. Base plate connection (71)은 기둥을 보에 접합하는 베이스 플레이트를 만듭니다.

생성된 객체

Base plate
스티프너(기둥이 W, I 또는 TS 프로파일인 경우에만 추가 가능)
보 스티프너
볼트
용접부

용도


상황	설명

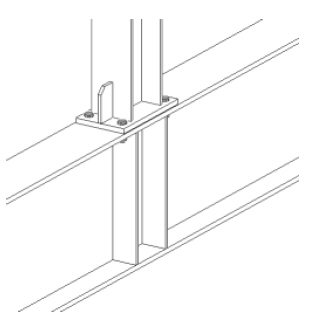

	베이스 플레이트가 보에 접합됩니다. 보 및 기둥 스티프너가 사용됩니다.
	베이스 플레이트를 이용해 보 캔틸레버가 기둥에 접합됩니다.
	베이스 플레이트를 이용해 보 캔틸레버가 기울기 기둥에 접합됩니다.
	베이스 플레이트를 이용해 보 캔틸레버가 기둥에 접합됩니다. 보 스티프너가 사용됩니다.
	베이스 플레이트를 이용해 보 캔틸레버가 기둥에 접합됩니다. 보 및 기둥 스티프너가 사용됩니다.

시작 전

보와 기둥을 생성합니다.

선택 순서

메인 부재(보)를 선택합니다.
보조 부재(기둥)를 선택합니다.

접합부가 자동 생성됩니다.

부재 식별 키


	부재
1	보 스티프너
2	스티프너 1, 2, 4, 5
3	Base plate
4	스티프너 3, 6, 7, 8

그림 탭

그림 탭을 사용하여 스티프너 모따기와 베이스 플레이트 모따기를 제어합니다.

스티프너 모따기


	설명
1	스티프너 1, 2, 4, 5의 상단 모따기 너비.
2	스티프너 1, 2, 4, 5의 상단 모따기 높이.
3	스티프너 1, 2, 4, 5의 하단 모따기 높이.
4	스티프너 1, 2, 4, 5의 하단 모따기 너비.
5	스티프너 3, 6, 7, 8의 상단 모따기 너비.
6	스티프너 3, 6, 7, 8의 상단 모따기 높이.
7	스티프너 3, 6, 7, 8의 하단 모따기 높이.
8	스티프너 3, 6, 7, 8의 하단 모따기 너비.
9	용접 간격.
10	보 스티프너와 보 상단 및 하단 플랜지 간 간격.

베이스 플레이트 모따기


	설명
1	베이스 플레이트 모따기 1의 너비
2	베이스 플레이트 모따기 1의 높이
3	베이스 플레이트 모따기 2의 높이
4	베이스 플레이트 모따기 2의 너비
5	베이스 플레이트 모따기 3의 너비
6	베이스 플레이트 모따기 3의 높이
7	베이스 플레이트 모따기 4의 높이
8	베이스 플레이트 모따기 4의 너비

부재 탭

부재 탭을 사용하여 베이스 플레이트, 스티프너, 보 스티프너의 치수를 제어합니다.

Plate


옵션	설명	기본값
플레이트	베이스 플레이트의 두께, 너비 및 높이	두께 = `20mm` 너비는 기둥 프로파일에 따라 달라집니다. 높이는 기둥 프로파일에 따라 달라집니다. 기본 이름은 `BASEPLATE`입니다.
스티프너 1,2,4,5	스티프너 1, 2, 4, 5의 두께, 너비 및 높이
스티프너 3, 6	스티프너 3, 6의 두께, 너비 및 높이.
스티프너 7, 8	스티프너 7, 8의 두께, 너비 및 높이.
보 스티프너	보 스티프너의 두께, 너비 및 높이


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

매개변수 탭

매개변수 탭을 사용하여 정사각형 컷부 모서리, 플레이트 오프셋, 볼트 속성을 제어합니다.

플레이트 속성


옵션	설명
정사각형 절단부 모서리(1-4)	베이스 플레이트의 모서리에서 이루어지는 절단부 베이스 플레이트의 모서리 중 하나에 해당하는 번호를 입력하면 모서리가 대각선 모따기가 아닌 정사각형으로 절단됩니다. 모서리 1개의 번호, 또는 모서리 전체의 번호를 입력할 수도 있습니다.
다음과 정렬된 플레이트	플레이트와 기둥 또는 접합 기호의 정렬 여부를 정의합니다.

베이스 플레이트 오프셋


	설명
1	기둥 중심부터 베이스 플레이트 수평 오프셋
2	기둥 중심부터 베이스 플레이트 수직 오프셋

홀 또는 볼트를 포함한 베이스 플레이트


옵션	설명
	기본값 볼트가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	볼트가 생성됩니다.
	홀이 생성됩니다.

볼트 그룹 회전

그룹 중심을 축으로 볼트 그룹 회전을 정의할 수 있습니다. 볼트 그룹을 회전시키려면 회전 각도(도)를 입력합니다.

양의 각도는 볼트를 시계 반대 방향으로, 그리고 음의 각은 시계 방향으로 회전시킵니다.


	설명
1	볼트 그룹 회전 각도

볼트 속성


옵션	설명
볼트 번호 제거	볼트 그룹에서 삭제할 볼트를 정의합니다. 삭제할 볼트 번호를 입력하고, 각 번호는 스페이스로 구분합니다. 볼트 번호는 왼쪽에서 오른쪽, 그리고 상단에서 하단 순서입니다.
외부 볼트 제거	외부 볼트의 제거 여부를 정의합니다.

추가 컴포넌트 사용

시스템이나 사용자 컴포넌트를 추가로 사용하여 기둥 단부 또는 베이스 플레이트를 수정할 수 있습니다. 예를 들어 기둥 단부에 특수 백킹 플레이트, 용접 개선 및 용접 근처 홀을 생성할 수 있습니다.

시스템이나 사용자 컴포넌트를 추가로 사용한다면 해당하는 추가 컴포넌트의 기둥 단부나 베이스 플레이트 속성을 관리해야 합니다. 여러 컴포넌트를 사용할 때는 용접부나 컷부도 다수가 될 수 있습니다.


옵션	설명
컴포넌트	응용 프로그램 및 컴포넌트 카탈로그에서 시스템 또는 사용자 컴포넌트를 선택합니다.
속성	컴포넌트의 속성 파일을 선택합니다.
입력	선택한 컴포넌트가 적용될 부재를 정의합니다. 기본값은 베이스 + 기둥과 같습니다. 기둥은 메인 부재로 기둥을 설정합니다. 상세에도 이 옵션을 사용하십시오. 기둥 + 베이스는 기둥을 메인 부재로, 그리고 베이스 플레이트를 보조 부재로 설정합니다. 베이스 + 기둥은 베이스 플레이트를 메인 부재로, 그리고 기둥을 보조 부재로 설정합니다. 베이스는 베이스 플레이트를 메인 부재로 설정합니다.

스티프너 탭

스티프너를 사용하여 스티프너 위치와 오프셋을 제어합니다.

스티프너 위치(1-8)


옵션	설명
스티프너 위치(1-8)	스티프너 배치 필드에 번호가 입력된 스티프너만 기둥에 접합됩니다.

스티프너 오프셋

스티프너 오프셋에 따라 스티프너가 움직입니다. 음의 값을 입력하면 스티프너가 반대 방향으로 이동합니다.


	설명
1	스티프너 1 오프셋
2	스티프너 2 오프셋
3	스티프너 3 오프셋
4	스티프너 4 오프셋
5	스티프너 5 오프셋
6	스티프너 6 오프셋
7	스티프너 7 오프셋
8	스티프너 8 오프셋

보 스티프너 탭

보 스티프너를 사용하여 보 스티프너 정렬, 스티프너 측면, 모따기 치수 및 유형을 제어합니다.

왼쪽 스티프너


옵션	설명
	기본값 왼쪽 스티프너가 생성됩니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	왼쪽 스티프너가 생성됩니다.
	왼쪽 스티프너가 생성되지 않습니다.

중앙 스티프너


옵션	설명
	기본값 중앙 스티프너가 생성됩니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	중앙 스티프너가 생성됩니다.
	중앙 스티프너가 생성되지 않습니다.

오른쪽 스티프너


옵션	설명
	기본값 오른쪽 스티프너가 생성됩니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	오른쪽 스티프너가 생성됩니다.
	오른쪽 스티프너가 생성되지 않습니다.

스티프너 정렬


옵션	설명
	기본값 스티프너가 보와 정렬됩니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	스티프너가 보와 정렬됩니다.
	스티프너가 기둥과 정렬됩니다.

스티프너 생성


옵션	설명
	기본값 양쪽 측면에 스티프너가 생성됩니다. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	양쪽 측면에 스티프너가 생성됩니다.
	스티프너가 먼 쪽에 생성됩니다.
	스티프너가 가까운 쪽에 생성됩니다.
	스티프너가 생성되지 않습니다.

모따기 치수


	설명
1	모따기의 수평 치수
2	모따기의 수직 치수

상단 및 하단 모따기 유형


상단 모따기 옵션	하단 모따기 옵션	설명
		기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다.
		모따기 없음
		선 모따기
		볼록 호 모따기
		오목 호 모따기

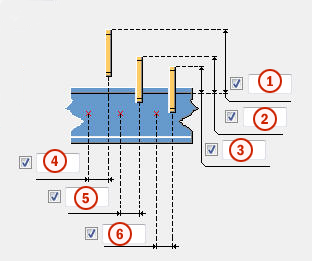

스티프너 오프셋

스티프너가 보 중심에서 수평 또는 수직으로 이동할 수 있습니다. 음의 값을 입력하면 스티프너가 반대 방향으로 이동합니다.


	설명
1	왼쪽 스티프너 수직 오프셋
2	중앙 스티프너 수직 오프셋
3	오른쪽 스티프너 수직 오프셋
4	왼쪽 스티프너 수평 오프셋
5	중앙 스티프너 수평 오프셋
6	오른쪽 스티프너 수평 오프셋

볼트 탭

볼트 탭을 사용하여 볼트 속성을 제어합니다.

볼트 그룹 치수


	설명
1	수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지 중간: 보조 부재의 중심선에서 볼트의 중심선까지 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지
2	수평 볼트 그룹 위치에 대한 치수.
3	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
4	볼트 개수
5	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.
6	수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지 중간: 볼트 중심선에서 보조 부재 중심선까지 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지
7	수직 볼트 그룹 위치에 대한 치수.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트의 지그재그


옵션	설명
	기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	지그재그 아님
	지그재그 유형 1
	지그재그 유형 2
	지그재그 유형 3
	지그재그 유형 4
