Wind column (5)

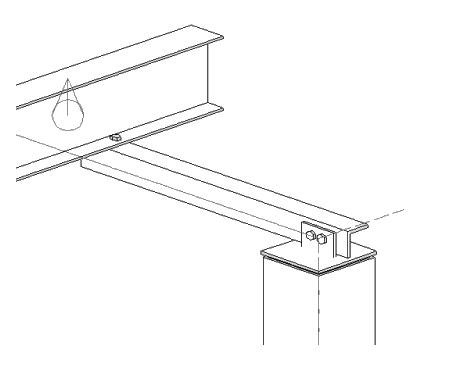

Wind column (5)은 단일 L 프로파일 또는 트윈 시트 프로파일을 사용하여 래프터를 윈드 기둥에 접합합니다. 캡 플레이트는 윈드 기둥에 추가되고, 캡 플레이트 상단의 수직 플레이트는 시트에 접합됩니다. 시트는 래프터 위 또는 아래에 생성될 수 있으며, 그에 따라 윈드 기둥이 조정됩니다. 시트는 래프터 및 수직 플레이트에 볼트 체결되거나 용접될 수 있습니다.
생성된 객체
-
수직 플레이트
-
캡 플레이트
-
L/T 시트 프로파일
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
윈드 기둥에 접합된 래프터. 플레이트 오프셋 위치. |
|
|
윈드 기둥-보 접합. |
선택 순서
-
메인 부재(윈드 기둥)를 선택합니다.
-
보조 부재(래프터)를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
캡 플레이트 |
|
2 |
수직 플레이트 |
|
3 |
L/T 시트 프로파일 |
그림 탭
그림 탭을 사용하여 접합 치수를 정의합니다.

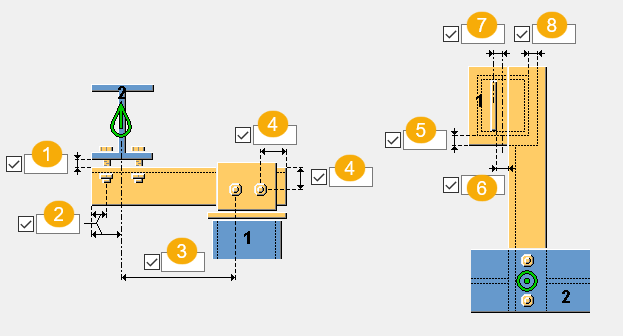

치수
| 설명 | |
|---|---|
|
1 |
래프터와 시트 간 거리. |
|
2 |
시트가 볼트 체결되는 경우, 이 치수는 래프터 측면 시트의 볼트 가장자리 거리입니다. 시트가 용접되는 경우, 이 치수는 래프터 중심선부터 시트 가장자리까지 거리입니다. |
|
3 |
래프터 중앙부터 가장 가까운 플레이트 볼트까지 거리. |
|
4 |
볼트 가장자리 거리. |
|
5 |
시트와 평행한 방향의 캡 플레이트 가장자리 연장부. |
|
6 |
수직 플레이트와 시트 간 거리. |
|
7 |
기둥 중심선부터 수직 플레이트까지 거리. |
|
8 |
시트와 직각 방향의 캡 플레이트 가장자리 연장부. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
수직 플레이트 |
수직 플레이트의 두께. |
|
캡 플레이트 |
캡 플레이트의 두께. |
|
L/T 프로파일 |
프로파일 카탈로그에서 프로파일을 선택합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 시트 유형, 방향 및 위치를 정의합니다.
시트 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 가까운 쪽 시트. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
가까운 쪽 시트. |
|
|
먼 쪽 시트. |
|
|
양쪽 측면의 시트. |
시트 방향
| 옵션 | 설명 |
|---|---|
|
|
기본값 더 긴 레그가 수평입니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
더 긴 레그가 수평입니다. |
|
|
더 긴 레그가 수직입니다. |
시트 위치
| 옵션 | 설명 |
|---|---|
|
|
기본값 시트가 래프터 아래에 있습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
시트가 래프터 아래에 있습니다. |
|
|
시트가 래프터 위에 있습니다. |
플레이트 볼트 탭
플레이트 볼트 탭을 사용하여 볼트 그룹 치수, 볼트 속성 및 시트에 대한 수직 플레이트 접합을 정의합니다.

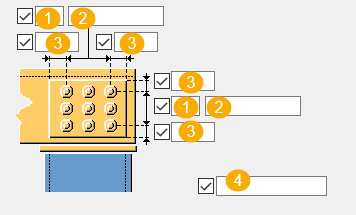

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 개수 |
|
2 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 그룹에서 삭제할 볼트를 정의합니다. 삭제할 볼트 번호를 입력하고, 각 번호는 스페이스로 구분합니다. 볼트 번호는 왼쪽에서 오른쪽, 그리고 상단에서 하단 순서입니다. |
접합 유형
수직 플레이트를 시트에 접합하는 방법을 선택합니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 볼트 체결 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
볼트 체결 |
|
|
용접 |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
보 볼트
보 볼트 탭을 사용하여 볼트 그룹 치수, 볼트 속성 및 시트에 대한 래프터 접합을 정의합니다.

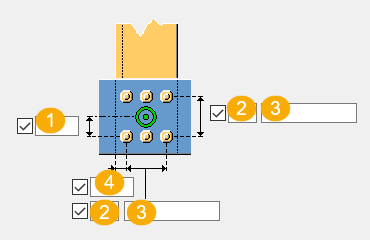

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
래프터 중심과 볼트 간 거리. |
|
2 |
볼트 개수 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
4 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
접합 유형
래프터를 시트에 접합하는 방법을 선택합니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 볼트 체결 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
볼트 체결 |
|
|
용접 |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
