Spacer plate (48)
Spacer plate (48)는 보 1개와 지지 플레이트 2개에 용접되는 엔드 플레이트를 이용해 보를 기둥에 접합하며, 1개는 보에 접합되고 1개는 기둥에 접합됩니다. 스페이서 플레이트는 보에 접합되는 지지 플레이트와 기둥 간 간격을 채우기 위해 생성됩니다. 기둥에 접합되는 지지 플레이트가 보에 접합되는 지지 플레이트보다 더 두꺼울 때 생기는 경우입니다.
생성된 객체
-
베어링 플레이트
-
엔드 플레이트
-
스페이서 플레이트
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
기둥에 접합된 보 |
선택 순서
-
메인 부재(기둥)를 선택합니다.
-
보조 부재(보)를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키

| 설명 | |
|---|---|
|
1 |
엔드 플레이트에서 보까지 |
|
2 |
지지 플레이트에서 보까지 |
|
3 |
스페이서 플레이트 |
|
4 |
지지 플레이트에서 기둥까지 |
그림 탭
그림 탭을 사용하여 접합 치수를 정의합니다.

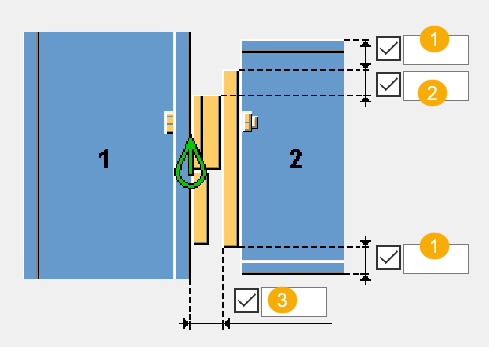

치수

| 설명 | 기본값 | |
|---|---|---|
|
1 |
보조 보 가장자리부터 엔드 플레이트 상단 및 하단 거리 |
0.5*보 플랜지 두께 |
|
2 |
엔드 플레이트 상단부터 지지 플레이트 가장자리 치수 |
0 |
|
3 |
메인 부재부터 엔드 플레이트 가장자리 거리 |
두꺼운 지지 플레이트의 두께 + 1.0mm |

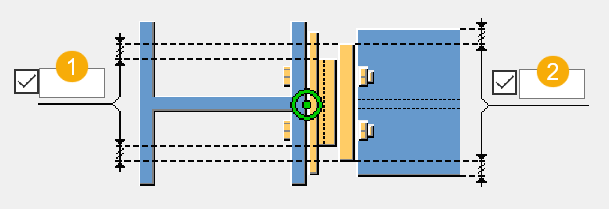

| 설명 | 기본값 | |
|---|---|---|
|
1 |
엔드 플레이트 가장자리부터 지지 플레이트 수평 위치 |
0 |
|
2 |
보조 부재 가장자리부터 엔드 플레이트 수평 위치 |
0 |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
지지 플레이트에서 메인까지 |
메인 부재에 접합된 지지 플레이트의 두께 및 높이 |
두께 = 25 mm 높이 = 보 프로파일 높이를 3으로 나누고 가장 가까운 5mm로 반올림 |
|
엔드 플레이트에서 보까지 |
엔드 플레이트의 두께 |
15 mm |
|
지지 플레이트에서 보까지 |
보조 부재에 접합된 지지 플레이트의 두께 및 높이 |
두께 = 30 mm 높이 = 보 프로파일 높이를 3으로 나누고 가장 가까운 5mm로 반올림 |
|
스페이서 플레이트 |
스페이서 플레이트의 두께 |
2 mm |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
볼트 탭
볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

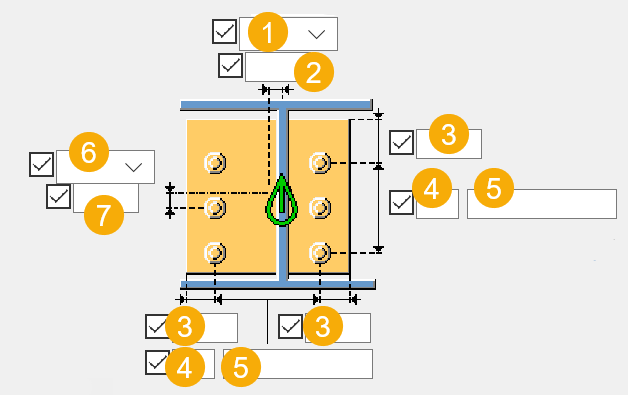

볼트 그룹 치수

| 설명 | |
|---|---|
|
1 |
수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
2 |
수평 볼트 그룹 위치에 대한 치수. |
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 개수 |
|
5 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
6 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
7 |
수직 볼트 그룹 위치에 대한 치수. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
