Shear plate welded top (36)

Shear plate welded top (36)은 볼트 체결된 전단 탭을 사용해 보를 또 다른 보에 접합합니다. 기울어지고 경사지고 회전된 보로 접합을 사용할 수 있습니다.

생성된 객체

전단 탭
스티프너
전단 탭 연장
볼트
용접부

용도


옵션	설명
	볼트 체결된 전단 탭을 사용해 보에 접합된 보.

선택 순서

메인 부재(보)를 선택합니다.
보조 부재(보)를 선택합니다.

보조 부재를 선택하면 접합부가 자동 생성됩니다.

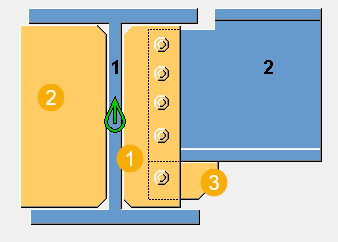

부재 식별 키


	설명
1	전단 탭
2	스티프너
3	하단 웨브 연장 플레이트

그림 탭

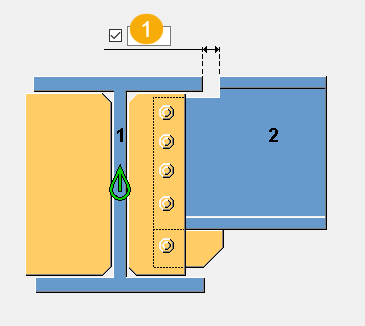

그림 탭을 사용하여 메인 부재와 보조 부재 사이의 거리를 정의합니다.

치수


	설명
1	메인 부재와 보조 부재 사이의 거리를 정의합니다.

부재 탭

부재 탭을 사용하여 부재 속성을 정의합니다.

부재


옵션	설명
전단 플레이트	전단 탭 두께 및 너비
스티프너 플레이트	스티프너의 두께 및 너비
하단 웨브 외부	하단 웨브 연장 플레이트의 두께, 너비 및 높이


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 전단 탭 위치, 보 단부 컷 및 볼트 패턴을 정의합니다.

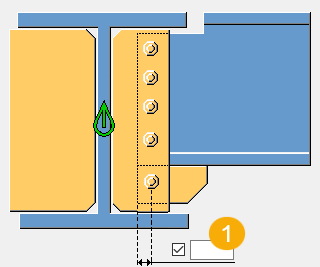

치수


	설명
1	웨브 연장 플레이트 가장자리까지 볼트 가장자리 거리

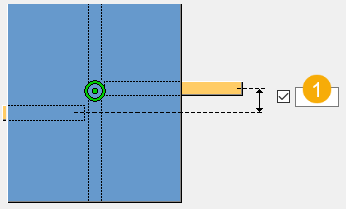

스티프너 오프셋


	설명
1	메인 부재를 따라 전단 탭부터 스티프너 오프셋

전단 탭 위치


옵션	설명
	기본값 가까운 쪽에 전단 탭이 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	가까운 쪽에 전단 탭이 생성됩니다.
	먼 쪽에 전단 탭이 생성됩니다.

볼트 패턴


옵션	설명
	기본값 볼트 패턴이 보 단부와 일치합니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동 볼트 패턴이 보 단부와 일치합니다.
	베벨 패턴
	정사각형 패턴

보 단부 절단


옵션	설명
	기본값 베벨 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동 베벨 컷이 보 단부와 일치합니다.
	정사각형 절단
	절단부 없음

스티프너 생성


옵션	설명
	기본값 스티프너가 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	스티프너가 생성되지 않습니다.
	스티프너 크기가 전단 탭에 의해 결정됩니다.
	전체 크기 스티프너가 생성됩니다. 내부 상단 모서리가 모따기됩니다.
	전체 크기 스티프너가 생성됩니다. 내부 모서리 양쪽이 모두 모따기됩니다.

웨브 연장 플레이트


옵션	설명
	기본값 Tekla Structures는 접합 지오메트리를 기준으로 플레이트 생성 여부를 결정합니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동 Tekla Structures는 접합 지오메트리를 기준으로 플레이트 생성 여부를 결정합니다.
	웨브 연장 플레이트가 생성되지 않습니다.
	웨브 연장 플레이트가 생성됩니다.

용접개선 탭

용접 개선 탭을 사용하여 보 단부의 용접 부위 홀을 정의합니다.

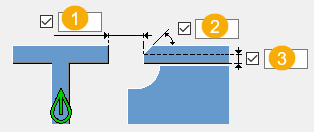

플랜지의 용접 개선


	설명
1	용접 플랜지 간격
2	플랜지 개선 각도(도)
3	보 플랜지 하단부터 웨브 가장자리 거리

용접 부위 홀


	설명
1	용접 부위 홀 반경

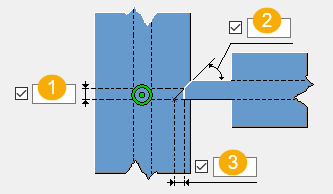

웨브의 용접 개선


	설명
1	보 웨브부터 용접 가장자리 거리
2	웨브 개선 각도(도)
3	용접 웨브 간격

코프 탭

코프 탭을 사용하여 보조 보에 노치를 생성하고 노치 형상 및 치수를 제어합니다.

노치 형상


옵션	설명
	노치 형상을 선택합니다.

노치 측면


옵션	설명
	기본값 노치가 양쪽에 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동 노치가 양쪽에 생성됩니다.
	노치가 왼쪽에 생성됩니다.
	노치가 양쪽에 생성됩니다.
	노치가 오른쪽에 생성됩니다.

모따기된 노치


옵션	설명
	모따기된 노치의 좁은 부분의 길이를 정의합니다.

노치 치수


	설명
1	수직 노치 치수
2	수평 노치 치수

볼트 탭

볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

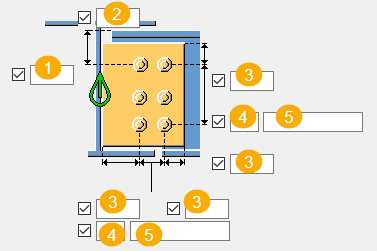

볼트 그룹 치수


	설명
1	수직 볼트 그룹 위치에 대한 치수.
2	수평 볼트 그룹 위치에 대한 치수.
3	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
4	볼트 개수
5	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트의 지그재그


옵션	설명
	기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	지그재그 아님
	지그재그 유형 1
	지그재그 유형 2
	지그재그 유형 3
	지그재그 유형 4
