심플 엔드 플레이트 (32)

Simple end plate (32)는 엔드 플레이트를 이용해 보를 기둥 또는 보에 접합합니다. 접합부는 W 프로파일용으로 제작되었지만 일반적으로 C, WT, S 및 플레이트와 같은 다른 프로파일과 함께 작동합니다.

생성된 객체

엔드 플레이트
Stiffeners
웨브 연장 플레이트
볼트
용접부

용도


문제	설명
	엔드 플레이트가 있는 보에 연결된 보

선택 순서

메인 부재를 선택합니다.
보조 부재를 선택합니다.

보조 부재를 선택하면 접합부가 자동 생성됩니다.

부재 식별 키


	설명
1	엔드 플레이트

그림 탭

그림 탭을 사용하여 엔드 플레이트 위치를 정의합니다.

엔드 플레이트 위치


	설명
1	메인 부재 중심선에서 엔드 플레이트 오프셋

부재 탭

부재 탭을 사용하여 부재 속성을 정의합니다.

부재


옵션	설명
엔드 플레이트	엔드 플레이트의 두께
상단 스티프너 N/S 하단 스티프너 N/S	가까운 쪽 상단 및 하단 스티프너의 두께 및 너비
상단 스티프너 F/S 하단 스티프너 F/S	먼 쪽 상단 및 하단 스티프너의 두께 및 너비
상단 웨브 연장부 하단 웨브 연장부	상단 및 하단 웨브 연장 플레이트의 두께, 너비 및 높이


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수(Parameters ) 탭을 사용하여 웨브 연장 플레이트와 보 단부 절단부를 정의합니다.

웨브 연장 플레이트


옵션	설명
	기본값 Tekla Structures는 접합 지오메트리를 기준으로 플레이트 생성 여부를 결정합니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동 Tekla Structures는 접합 지오메트리를 기준으로 플레이트 생성 여부를 결정합니다.
	웨브 연장 플레이트가 생성되지 않습니다.
	웨브 연장 플레이트가 생성됩니다.

보 단부 절단


옵션	설명
	기본값 보 단부가 절단되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	보 단부가 절단되지 않습니다.
	빔 단부가 베벨로 절단됩니다.

볼트 탭

볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

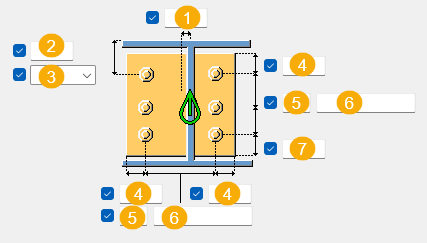

볼트 그룹 치수


	설명
1	수평 볼트 그룹 위치에 대한 치수.
2	수직 볼트 그룹 위치에 대한 치수.
3	수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다. 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지 중간: 볼트 중심선에서 보조 부재 중심선까지 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지
4	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
5	볼트 개수
6	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

슬롯 홀이 생성되면 홀이 보나 기둥 또는 엔드 플레이트 또는 둘 다를 통과하는지 여부를 선택합니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트 체결 방향


옵션	설명
	기본값 볼트 체결 방향 1 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	볼트 체결 방향 1
	볼트 체결 방향 2

볼트의 지그재그


옵션	설명
	기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	지그재그 아님
	지그재그 유형 1
	지그재그 유형 2
	지그재그 유형 3
	지그재그 유형 4

스티프너 탭

스티프너 탭을 사용하여 스티프너 생성 및 위치를 정의할 수 있습니다.

스티프너 생성


옵션	설명
	기본값 스티프너가 생성되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	스티프너가 생성되지 않습니다.
	스티프너가 생성되어 웨브와 플랜지에 용접됩니다.
	스티프너가 생성되어 플랜지에 용접됩니다.
	스티프너가 생성되고 웨브 및 플랜지 측면이 준비됩니다.
	스티프너가 생성되고 플랜지 측면이 준비됩니다.

스티프너 위치


	설명
1	상단 가까운 쪽 스티프너와 보 플랜지 가장자리 사이의 간격 크기
2	하단 가까운 쪽 스티프너와 보 플랜지 가장자리 사이의 간격 크기
3	상단 먼 쪽 스티프너와 보 플랜지 가장자리 사이의 간격 크기
4	하단 먼 쪽 스티프너와 보 플랜지 가장자리 사이의 간격 크기

용접 치수


	설명
1	스티프너의 용접 준비 각도(도)
2	용접 준비 간격
3	용접 준비를 위한 스티프너 루트 거리

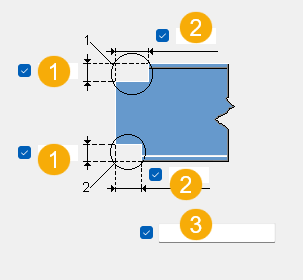

코프 탭

코프 탭을 사용하여 보조 보에 노치를 생성하고 노치 형상 및 치수를 제어합니다.

노치 형상


옵션	설명
	노치 형상을 선택합니다.

노치 측면


옵션	설명
	기본값 노치가 양쪽에 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	자동
	노치가 왼쪽에 생성됩니다.
	노치가 양쪽에 생성됩니다.
	노치가 오른쪽에 생성됩니다.
