Welded column (31)
Welded column (31)은 피팅과 용접부를 이용해 보를 기둥 플랜지에 접합합니다. 기둥 플랜지 사이에는 스티프너가 생성됩니다.
생성된 객체
-
스티프너
-
피팅
-
용접부
용도
|
문제 |
설명 |
|---|---|
|
|

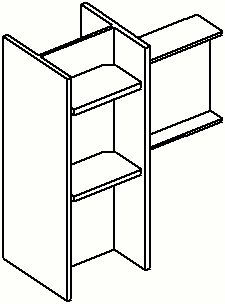

기둥에 용접된 보. 스티프너가 4개 생성됩니다. |
|
|
기둥에 용접된 기울어진 보. 스티프너가 4개 생성됩니다. |
선택 순서
-
메인 부재(기둥)를 선택합니다.
-
보조 부재(보)를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
|
부재 |
|
|---|---|
|
|
스티프너 |
그림 탭
그림 탭을 사용하여 치수 및 스티프너 위치를 제어합니다.

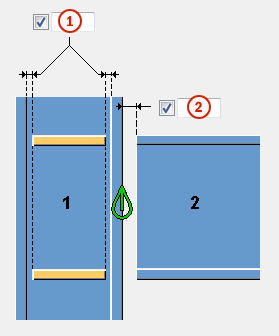

치수
|
설명 |
|
|---|---|
|
1 |
스티프너부터 기둥 플랜지까지 거리 |
|
2 |
기둥 플랜지부터 보 가장자리까지 거리 보조 맞춤 옵션을 기본값 또는 예로 설정한 경우 거리를 정의할 수 있습니다. |
보조 맞춤
기둥에 보조 보를 맞출 수 있는지 여부를 정의합니다.
부재 탭
부재 탭을 사용하여 스티프너 속성을 제어합니다.
Stiffeners
|
부재 |
설명 |
기본값 |
|---|---|---|
|
스티프너 |
스티프너의 두께, 너비 및 높이 |
두께 = 16mm 너비 = 너비를 정의하지 않으면 플랜지 너비를 따릅니다. 높이 = 기둥 웨브 높이 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
모따기 치수
|
설명 |
|
|---|---|
|
1 |
수직 모따기 치수 선 모따기의 수직 치수를 정의할 수 있습니다. |
|
2 |
수평 모따기 치수 |
모따기 유형
|
옵션 |
설명 |
|---|---|
|
|
기본값 모따기 없음 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
모따기 없음 |
|
|
선 모따기 |
|
|
볼록 호 모따기 |
|
|
오목 호 모따기 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
