Two sided angle cleat (25)

Two sided angle cleat (25)는 볼트 체결 클립 앵글 1~2개를 이용해 보 2개를 보 또는 기둥에 접합합니다.

생성된 객체


옵션	설명
	볼트 체결 클립 앵글을 이용해 기둥 또는 보에 접합된 보 2개.


	설명
1	L 프로파일
2	L 프로파일 2

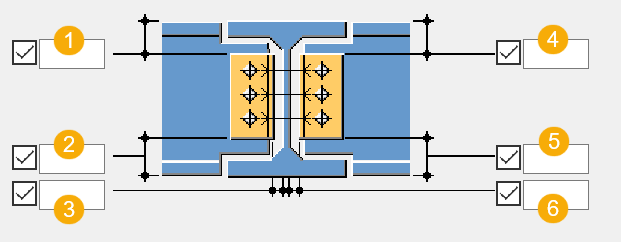

그림 탭을 사용하여 L 프로파일 길이를 정의하고 메인 부재와 앵글 프로파일 간 간격을 정의합니다. L 프로파일 가장자리 거리를 사용하여 L 프로파일 길이를 제어할 수 있습니다.


	설명
1	첫 번째 보조 부재 상부 가장자리에서 L 프로파일 가장자리 거리.
2	첫 번째 보조 부재 하부 가장자리에서 L 프로파일 가장자리 거리.
3	첫 번째 보조 부재에서 메인 부재와 앵글 프로파일 간 간격. 기본적으로 값은 0입니다.
4	2번째 보조 부재 상부 가장자리에서 L 프로파일 2 가장자리 거리.
5	2번째 보조 부재 하부 가장자리에서 L 프로파일 2 가장자리 거리.
6	2번째 보조 부재에서 메인 부재와 앵글 프로파일 간 간격. 기본적으로 값은 0입니다.

부재 탭을 사용하여 앵글 프로파일 속성을 정의합니다.


옵션	설명	기본값
L 프로파일	프로파일 카탈로그에서 프로파일을 선택합니다.	`L150-100-10`
L 프로파일 2	프로파일 카탈로그에서 프로파일을 선택합니다.	`L150-100-10`


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭을 사용하여 앵글 프로파일의 위치를 정의합니다.


옵션	설명
배치, 배치 2	양쪽 측면에 대해 단일 앵글 접합에서 각도의 측면 및 개수를 개별적으로 정의합니다.

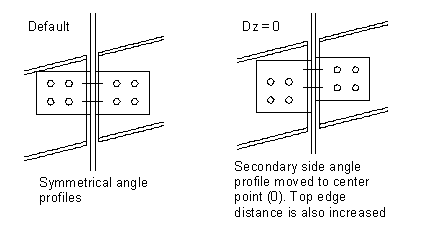

Z 방향으로 L 프로파일 2 이동, Y 방향으로 L 프로파일 2 이동	보조 부재 측면의 앵글 프로파일 위치를 이동합니다. 기본적으로 앵글 프로파일은 대칭을 이룹니다. 예를 들어, 기울어진 보조 보를 연결하는 경우에는 오프셋을 사용하여 앵글 프로파일을 배치할 수 있습니다.


옵션	설명
	기본값 볼트 체결 방향 1 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	볼트 체결 방향 1
	볼트 체결 방향 2

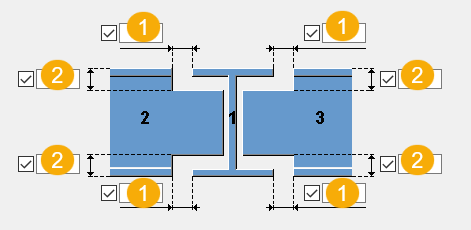

노치 탭을 사용하여 보조 부재 노치 치수를 정의합니다.


	설명	기본값
1	수평 플랜지 컷 치수.	`10 mm`
2	수직 플랜지 컷 치수.	노치 가장자리와 빔 플랜지 사이의 간격은 메인 부재 웨브 라운딩과 동일합니다. 노치 높이는 가장 가까운 `5 mm`로 반올림됩니다.
