Gusset+ T

Gusset+T는 T 프로파일을 보 단부에 용접한 후 메인 부재의 전단 플레이트 거셋에 볼트를 체결하여 보 또는 브레이스를 다른 보에 접합합니다. 채널 및 다른 프로파일도 사용할 수 있지만 메인 부재는 일반적으로 H 또는 I 프로파일이며, 보조 부재는 일반적으로 정사각형이나 원형 프로파일입니다.

생성된 객체

스티프너
거셋 플레이트
T 절단 프로파일(브레이스 접합)
빌트업 T 프로파일(브레이스 접합)
용접부
볼트

용도


문제	설명
	T 프로파일은 보에 용접되고, 메인 부재의 거셋 플레이트에 볼트 체결됩니다.

선택 순서

메인 부재(보)를 선택합니다.
보조 부재(보)를 선택합니다.

보조 부재를 선택하면 접합부가 자동 생성됩니다.

부재 식별 키


	부재
1	거셋 플레이트
2	브레이스 접합(T 프로파일)
3	스티프너

그림 탭

그림 탭을 사용하여 거셋 플레이트의 간격, 치수 및 형상을 제어합니다.

간격 치수


	설명	기본값
1	간격 치수.	`10mm`

간격 치수 옵션


옵션	설명
	기본값 메인 부재 플랜지의 가장자리와 가장 가까운 거셋 플레이트 모서리 사이의 간격. 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	메인 부재 플랜지의 가장자리와 가장 가까운 거셋 플레이트 모서리 사이의 간격
	메인 부재 웨브의 전면과 가장 가까운 거셋 플레이트 모서리 사이의 간격
	메인 부재 플랜지의 가장자리와 가장 가까운 볼트 사이의 간격
	메인 부재 웨브의 전면과 가장 가까운 볼트 사이의 간격

거셋 플레이트 형상

거셋 플레이트 형상은 그림 및 거셋 탭에서 치수를 정의하여 추가로 수정할 수 있습니다.


옵션	설명
	기본값 정사다리꼴 거셋 플레이트. 이 옵션은 오토디폴트 변경할 수 있습니다.
	정사다리꼴 거셋 플레이트 거셋 탭 페이지의 간격 및 직선부 설정을 모두 사용하여 거셋 플레이트를 수정할 수 있습니다. 거셋 플레이트를 상부 플랜지 위로, 또는 하부 플랜지 밑으로 연장하는 경우에는 거셋 플레이트 플랜지의 직선 가장자리 치수 대신에 거셋 플레이트 모따기의 연장 치수를 사용합니다.
	거셋 플레이트의 상부 쪽 정사각형 모서리 모든 간격 옵션을 사용하여 이 거셋 플레이트를 수정할 수 있습니다. 하부 플랜지 직선 가장자리 역시 사용 가능합니다.
	부분 깊이 거셋 플레이트 거셋 플레이트 치수에서 설명한 높이와 직선 가장자리를 정의합니다. 거셋 플레이트가 상부 플랜지 위로 연장되는 경우에는 거셋 플레이트 모따기의 연장 치수를 사용합니다.

거셋 플레이트 치수


	설명	기본값
1	웨브의 부분적 거셋 플레이트 높이.
2	부분적 거셋 플레이트의 직선 가장자리.	`20mm`

거셋 탭

거셋 탭을 사용하여 거셋 플레이트 및 스티프너의 생성 위치와 치수를 제어합니다.

거셋 및 스티프너


옵션	설명	기본값
거셋	거셋 플레이트 두께	`6mm`
스티프너	스티프너 두께	`거셋 플레이트 두께`


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

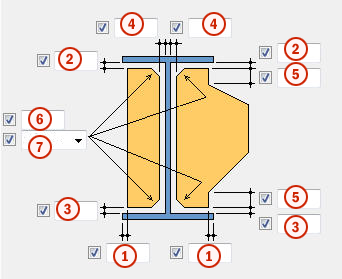

거셋 및 스티프너 치수


	설명	기본값
1	플랜지 가장자리부터 거셋 플레이트/스티프너의 거리.
2	상부 플랜지와 거셋 플레이트/스티프너 간 간격.
3	하부 플랜지와 거셋 플레이트/스티프너 간 간격.
4	웨브와 거셋 플레이트/스티프너 간 간격.
5	브레이스로 기울기 전 플랜지부터 거셋 플레이트의 직선부.
6	거셋 플레이트/스티프너 모따기의 크기.
7	거셋 플레이트/스티프너 모서리의 모따기 형상.	선 모따기

모따기 유형 및 크기


	설명	기본값
1	거셋 플레이트가 메인 부재 플랜지 위 또는 아래로 연장되는 경우 거셋 플레이트의 모따기 크기.	`5`
2	연장된 거셋 플레이트의 모따기 유형.	오목 호 모따기


	설명	기본값
1	거셋 플레이트의 상부 쪽 정사각형 모서리의 모따기 크기.	`20`
2	정사각형 모서리의 모따기 유형.	오목 호 모따기

거셋 위치


옵션	설명
	기본값 T 절단 프로파일 위의 거셋 플레이트. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	T 절단 프로파일 위의 거셋 플레이트.
	T 절단 프로파일 아래의 거셋 플레이트.

스티프너 생성


옵션	설명
	기본값 스티프너 없음. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	메인 부재에 직각인 스티프너.
	거셋과 정렬된 스티프너.
	스티프너 없음.

브레이스 접합 탭

브레이스 접합 탭을 사용하여 브레이스와 거셋 플레이트의 접합 방식을 정의합니다.

프로파일 속성


옵션	설명	기본값
T 절단	프로파일 카탈로그에서 프로파일을 선택한 T 절단 프로파일의 두께, 너비 및 높이.	`거셋 플레이트 두께`
플랜지	빌트업 T 프로파일의 플랜지 두께. 단, 먼저 프로파일 유형을 빌트업 T로 정의해야 합니다.	`6mm`
웨브	빌트업 T 프로파일의 웨브 두께. 단, 먼저 프로파일 유형을 빌트업 T로 정의해야 합니다.	`6mm`


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

브레이스 접합 프로파일


	설명	기본값
1	브레이스 접합 시 사용할 T 프로파일 유형. 빌트업 T를 선택할 때는 거셋 플레이트와 빌트업 T 프로파일 사이의 간격까지 정의합니다.
2	거셋 플레이트 가장자리와 빌트업 T 프로파일의 플랜지 간 간격.	`10mm`

볼트 탭

볼트 탭을 사용하여 거셋 플레이트를 T 프로파일에 체결하는 볼트 속성을 제어합니다.

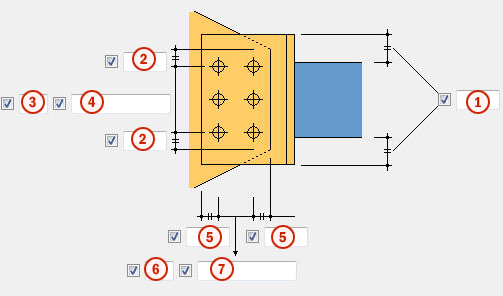

볼트 그룹 치수


	설명	기본값
1	브레이스 접합 시 상단과 하단의 T 프로파일 최소 연장.	`10mm`
2	볼트 가장자리 거리	`40mm`
3	볼트 개수	`2`
4	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.	`60mm`
5	볼트 가장자리 거리	`40mm`
6	볼트 개수	`1`
7	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.	`60mm`

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.
