오프쇼어 4 (195)
Offshore 4 (195) 는 직경이 다른 두 파이프 사이에 테이퍼 이음 연결을 생성합니다. 이음의 길이와 용접 유형을 제어할 수 있습니다.
생성된 객체
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
직경이 다른 두 파이프 사이에 생성된 테이퍼 이음 접합부. |
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.

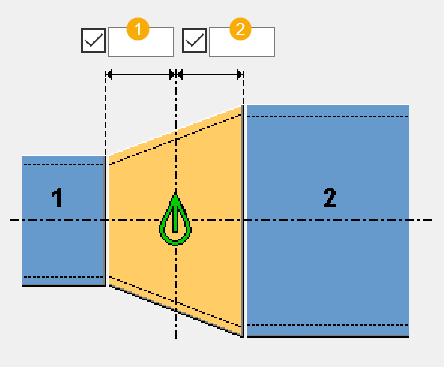

그림 탭
그림 탭을 사용하여 접합 치수를 정의합니다.
치수
| 설명 | |
|---|---|
|
1 |
파이프의 교차점에서 첫 번째 선택한 파이프까지의 이음 부재 길이. |
|
2 |
파이프의 교차점에서 선택한 두 번째 파이프까지의 이음 부재 길이. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
