Offshore U (193)
Offshore U (193)는 연속적인 보 또는 빌트업 플레이트 거더에 U자형 접합을 생성합니다. 절단 및 용접부의 길이를 제어할 수 있습니다.
생성된 객체
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
U자형 접합부로 연결된 연속 빔. |
선택 순서
-
메인 부재를 선택합니다.
-
첫 번째 보조 부재를 선택합니다.
-
다음 보조 부재를 선택합니다.
최대 5개의 보조 부재를 선택할 수 있습니다.
-
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.
그림 탭

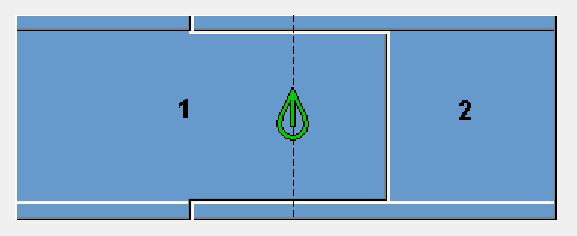

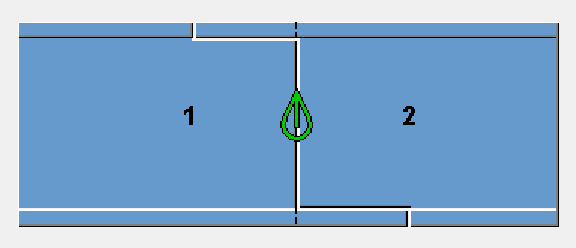

그림 탭에 두 보 사이의 접합부가 표시됩니다.
접합
매개변수 탭
매개변수 탭을 사용하여 접합 지오메트리 및 용접을 정의할 수 있습니다.

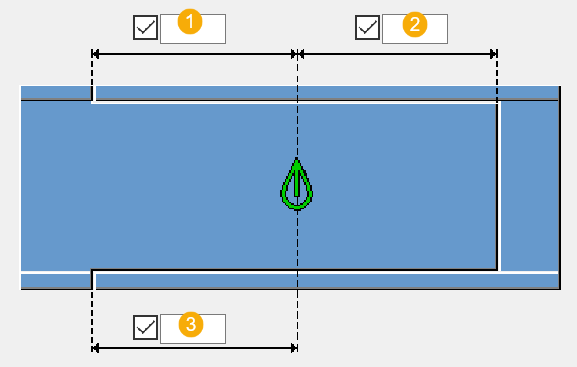

치수
| 설명 | |
|---|---|
|
1 |
첫 번째 선택한 부재의 상단 플랜지 지점의 중첩 길이. |
|
2 |
두 번째로 선택한 부재의 겹침 길이입니다. |
|
3 |
첫 번째 선택한 부재의 하단 플랜지 지점의 중첩 길이. |
용접부
| 옵션 | 설명 |
|---|---|
 |
기본값 용접부가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
 |
용접부가 생성되지 않습니다. |
 |
용접부가 생성됩니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
